Валы коробки передач разбираем для замены деталей

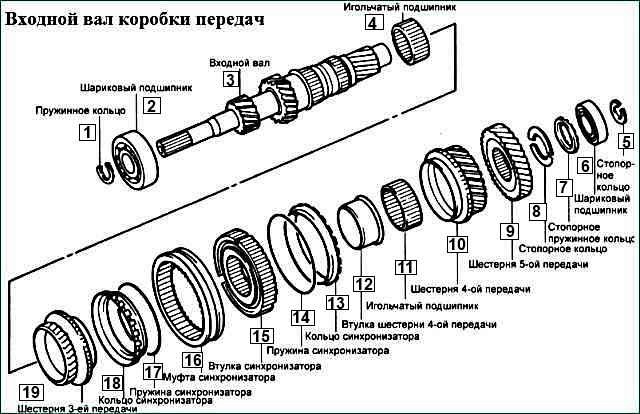

Разборка и сборка входного вала коробки передач
С помощью съемника 09432-21300 снимаем пружинное кольцо и шариковый подшипник
Снимаем стопорное пружинное кольцо, стопорное кольцо, шестерни пятой и четвертой передачи, игольчатый подшипник, втулку шестерни четвертой передачи, кольцо синхронизатора третьей и четвертой передач, пружины синхронизатора первой, второй, третьей, четвертой передач, втулки синхронизатора третьей и четвертой передач, шестерню третьей передачи и игольчатый подшипник
Проверка
Проверяем поверхность входного вала, контактирующую с игольчатыми подшипниками на наличие повреждений или износа
Проверяем шлицы вала на наличие повреждений или износа
Устанавливаем втулку синхронизатора на втулке и убеждаемся, что она перемещается плавно
Проверяем втулку на наличие повреждений
Проверяем износ поверхностей торцов втулки (контактирующие с каждой шестерней)
Сборка
С помощью специального инструмента 09432-33300 устанавливаем игольчатый подшипник, шестерню третьей передачи, втулку синхронизатора третьей и четвертой передач, пружины синхронизаторов 1-4-ой передач, кольцо синхронизатора третьей и четвертой передач, втулку шестерни четвертой передачи, игольчатый подшипник, шестерни пятой и четвертой передач, стопорное кольцо и стопорное пружинное кольцо
С помощью специального инструмента 09432-21300 устанавливаем шариковый подшипник и пружинное кольцо
Разборка и сборка ведомого вала коробки передач

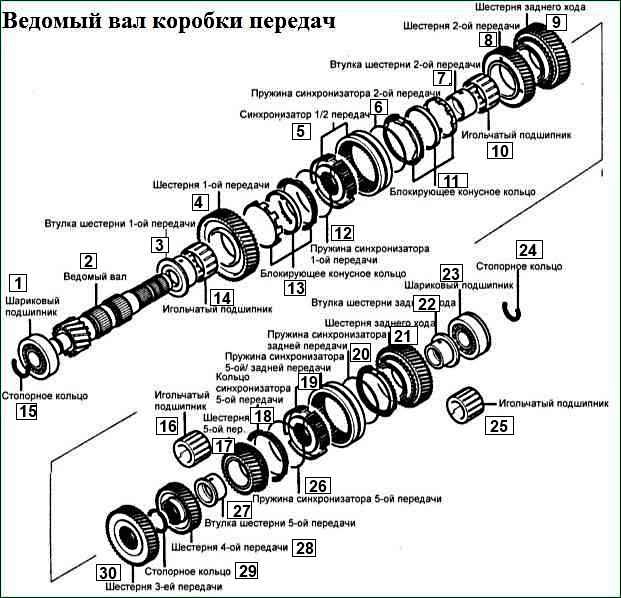

На рисунке представлена последовательность сборки ведомого вала коробки передач
Снимаем стопорное кольцо
С помощью специального инструмента 09432-33000 снимаем шариковый подшипник и шестерню заднего хода
Снимаем кольцо синхронизатора, пружину синхронизатора пятой передачи и передачи заднего хода, втулку пятой передачи и передачи заднего хода
С помощью специального инструмента 09432-33000 снимаем втулку синхронизатора и шестерню пятой передачи
С помощью специального инструмента 09432-33200 снимаем вместе шестерни 4-ой, 3-ей, 2-ой, и первой передач
Проверка
Проверяем поверхность ведомого вала, контактирующую с игольчатыми подшипниками на наличие повреждений и износа
Проверяем шлицы вала на наличие повреждений и износа
Устанавливаем игольчатый подшипник с опорной втулкой и шестерней на вал.
Проверяем, что подшипник вращается равномерно без шума или люфта
Проверяем корпус игольчатого подшипника на наличие повреждений

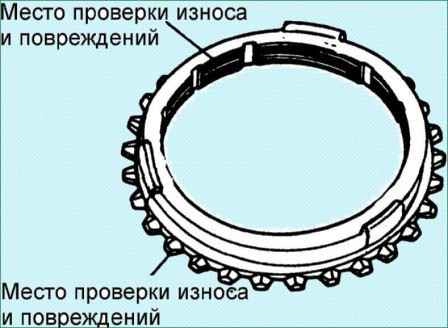

Осматриваем зубья кольца синхронизатора на наличие повреждений
Проверяем внутреннюю поверхность на наличие повреждений, износа или повреждения пазов
Устанавливаем втулку синхронизатора на втулке и убеждаемся, что она перемещается плавно
Проверяем втулку на наличие износа и повреждений
Проверяем износ поверхностей торцов втулки, контактирующие с каждой шестерней
Проверяем зубья шестерен на наличие износа и повреждений
Проверяем конусную поверхность шестерни на наличие шероховатостей, повреждений и износа
Проверяем отверстие шестерни на наличие износа и повреждений
Сборка
Устанавливаем игольчатый подшипник
Устанавливаем шестерню первой передачи
Устанавливаем блокирующее конусное кольцо
Устанавливаем втулку синхронизатора и втулку
Устанавливаем блокирующее конусное кольцо
Устанавливаем втулку второй передачи и игольчатый подшипник
С помощью специального инструмента 09432-22000 устанавливаем шестерню второй и третьей передачи
Устанавливаем стопорное кольцо
Устанавливаем шестерню четвертой передачи, втулку шестерни пятой передачи, игольчатый подшипник, шестерню пятой передачи, кольцо синхронизатора пятой передачи, втулку синхронизатора и втулку пятой передачи и передачи заднего хода
Устанавливаем игольчатый подшипник, шестерню заднего хода и втулку ведомого механизма
С помощью специального инструмента 09432-22000 устанавливаем шариковый подшипник и стопорное кольцо
