Особенности силовой установки VW Transporter

ДВИГАТЕЛИ НА МИКРОАВТОБУСАХ VW T4

На VW T4 принято поперечное расположение двигателя в моторном отсеке.

Двигатели устанавливаются 4-х и 5-цилиндровые как бензиновые, так и дизельные.

Снятие двигателей производится вниз, причем 5-цилидровый двигатель снимается вместе с коробкой передач, а 4-х цилиндровый без нее.

5-цилиндровый бензиновый двигатель

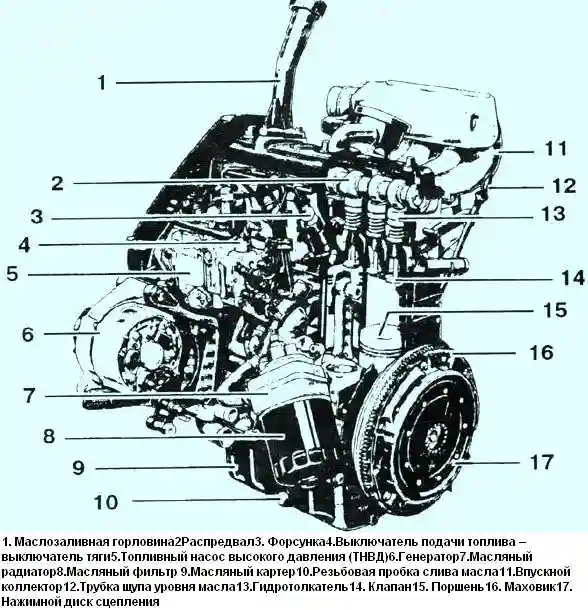

4-цилиндровый дизельный двигатель

Работы на двигателе осложнены короткой крышкой капота, затрудняющей доступ в моторный отсек. Поэтому, с целью облегчения доступа, радиатор вместе с решеткой и вентилятором просто откидываются вперед.

Откидывание радиатора требуется почти всегда при работах на двигателе.

В отлитом из серого чугуна блоке двигателя находятся цилиндры. При сильном износе или наличии задиров на стенках цилиндров, они должны быть отхонингованы в заводских условиях.

После чего, естественно, необходимо устанавливать поршни увеличенного диаметра. В нижней части блока цилиндров находятся опоры для вкладышей коренных подшипников коленвала и коленвал.

Соединение коленвала с поршнями обеспечивают шатуны, сидящие на коленвале в подшипниках скольжения.

В нижней части двигателя расположен масляный поддон, в котором находится моторное масло.

Сверху к блоку двигателя крепится головка блока цилиндров, отлитая из алюминиевого сплава, т.к. этот металл лучше проводит тепло и обладает меньшим удельным весом, чем серый чугун.

К головке блока цилиндров крепятся выхлопной и приемный коллекторы. В верхней части головки блока цилиндров находится распредвал, получающий движение от коленвала через зубчатый ремень.

Распредвал через гидравлические тарельчатые толкатели приводит в движение вертикально расположенные впускные и выпускные клапаны.

Гидравлические толкатели автоматически выравнивают зазоры в клапанах, так что регулировка зазоров в рамках обслуживания не требуется.

Смазку двигателя обеспечивает масляный насос, который у 5-цилиндрового двигателя крепится спереди к блоку цилиндров и приводится в движение коленвалом.

У 4-цилиндрового двигателя масляный насос находится в масляном поддоне и приводится в движение промежуточным валом.

Забранное из поддона масло по отверстиям и каналам подается к коренным подшипникам коленчатого и распределительного валов, а также к рабочим поверхностям цилиндров.

Водяная помпа у 5-цилиндрового двигателя находится спереди в картере коленвала и приводится в движение зубчатым ремнем.

У 4-цилиндрового двигателя водяная помпа крепится сбоку к блоку цилиндров. Привод водяной помпы обеспечивается клиновым ремнем, который приводит в движение и генератор.

Дополнительный клиновой ремень обеспечивает привод насоса усилителя руля. Следует обратить внимание на то, что в систему охлаждения круглый год должна заправляться смесь из воды и незамерзающих антикоррозийных присадок.

Для приготовления воздушно-топливной горючей смеси служит, как правило, не требующая ухода, система впрыска топлива. Электронная система зажигания бензиновых двигателей поддерживает момент зажигания практически постоянным.

В зависимости от типа двигателя распределитель зажигания крепится на левой стороне блока цилиндров или сзади на головке блока цилиндров. В 4-цилиндровых двигателях он приводится в движение зубчатым венцом промежуточного вала.

Промежуточный вал, в свою очередь, приводится в действие зубчатым ремнем от коленвала. В 5-цилиндровом двигателе распределитель работает непосредственно от распредвала.

У дизельного двигателя нет системы зажигания, так как в результате сильного сжатия воздух нагревается настолько, что после впрыскивания топлива происходит самовоспламенение смеси. Топливный насос высокого давления (ТНВД) прикреплен сбоку к блоку и приводится в движении зубчатым ремнем.

Предупреждение Вентилятор радиатора может самопроизвольно включится даже при остановленном двигателе и выключенном зажигании.

В результате застаивания тепла в моторном отсеке это может происходить многократно. При проведении работ в моторном отсеке при горячем двигателе с этим необходимо считаться и принять во внимание возможность внезапного включения вентилятора радиатора.
