Пятицилиндровый бензиновый двигатель
Головку блока цилиндров снимать только на остывшем двигателе (температура помещения). Выхлопной и впускной коллекторы не снимаются
Головку блока цилиндров можно снять, не снимая двигателя.
Дефект прокладки головки блока цилиндров можно распознать по следующему одному или нескольким признакам:
– потере мощности;
– утечке охлаждающей жидкости (белые клубы выхлопных газов при теплом двигателе);
– утечке масла;
– охлаждающая жидкость в моторном масле (уровень масла не уменьшается, а увеличивается, серый цвет моторного масла, пузырьки пены на указателе уровня масла, масло жидкое);
– моторное масло в охлаждающей жидкости;
– сильному бурлению охлаждающей жидкости;
– отсутствию компрессии между двумя соседними цилиндрами.
Снятие
1. Отсоединить провод "массы" (-) от аккумуляторной батареи.
При этом из памяти радиоприемника стираются код противоугонного устройства и настроенные радиостанции. Батарею отсоединять только при выключенном зажигании, в противном случае выйдет из строя прибор управления системой впрыска топлива.
2. Снять верхнюю часть впускного коллектора.
3. Снять все вакуумные шланги. Для облегчения сборки предварительно пометить их клейкой лентой.
4. Отсоединить тросик управления дроссельной заслонкой от штуцера дроссельной заслонки и упора.
5. Разъединить и отсоединить все провода.
6. Для облегчения сборки пометить провода клейкой лентой.
Кабельные зажимы открыть и если потребуется разрезать. Кабельные зажимы не снимать для того, чтобы при сборке можно было новые зажимы установить на старые места.
7. Снять свечные провода.
8. Снять крышку распределителя. Для этого открыть отверткой два пластинчатых зажима.
9. Снять бегунок распределителя.
10. Пометить клейкой лентой все топливопроводы и снять их.
11. Полностью слить охлаждающую жидкость.
12. Ослабить хомуты и снять все шланги охлаждающей жидкости с головки блока цилиндров.
13. Установить машину на подпорки.
14. Снять нижний кожух моторного отсека.
15. Отвинтить выхлопную трубу от выхлопного коллектора и кронштейна коробки передач. Опустить немного вниз систему отвода отработанных газов и подвесить на проволоку.
16. Снять верхний кожух зубчатого ремня.
17. Ослабить зубчатый ремень и снять сверху с распредвала.
18. Отвинтить крышку головки блока цилиндров.
19. Снять прокладку головки блока цилиндров.
Рис. Порядок затяжки болтов головки блока цилиндров
20. Ослабить на 1/2 оборота и затем вывинтить болты головки блока цилиндров в порядке обратном их нумерации от 12 к 1
21. Проверить отсоединение всех проводов и шлангов, идущих к головке блока цилиндров.
22. Снять головку блока цилиндров, предварительно вывинтив винты заднего кожуха зубчатого ремня и отогнув его в сторону.
23. Установить головку блока цилиндров на два деревянных бруса.
24. Снять прокладку головки блока цилиндров.
Установка
1. Перед установкой очистить подходящим шабером сопрягаемые поверхности головки блока цилиндров и блока цилиндров от остатков прокладки. Обратить внимание на то, чтобы грязь не попала в отверстия блока цилиндров. Закрыть отверстия ветошью.
2. Проверить отсутствие масла в отверстиях для винтов головки блока цилиндров, при необходимости масло удалить. Для этого ввести в отверстие чистую ветошь и собрать масло.
Оставшееся в отверстиях масло при затяжке болтов может стать причиной повреждения блока цилиндров.

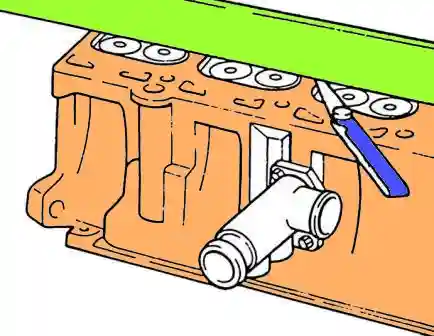

3. Проверить головку блока цилиндров с на неплоскостность с помощью стальной линейки и лепесткового щупа, в различных местах. Неплоскостность не должна превышать 0,1 мм.
Если поверхности уплотнения головки блока цилиндров будут доводиться, то минимально допустимая высота головки не должна быть занижена.
4. Головка блока цилиндров с разрывами седел клапанов или колец седел клапанов, а также начало резьбовых заходов свечей зажигания могут эксплуатироваться и дальше без сокращения срока их службы и переборки, если ширина разрывов не превышает а = max 0,5 мм.
5. Прокладку головки блока цилиндров заменять всегда. Надпись "oben" должна указывать на головку блока цилиндров. Прокладку без герметика установить так, чтобы она не закрывала ни одного отверстия.

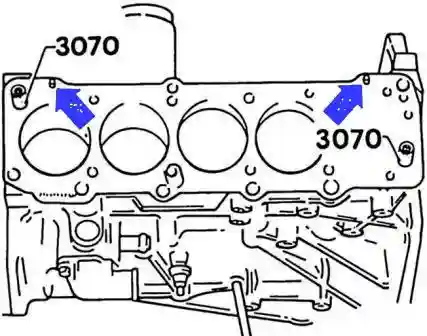

6. Для центровки головки блока цилиндров ввинтить в отверстия 9 и 10 болтов головки блока цилиндров направляющие пальцы V.A.G.-3070(стрелками указаны места установки пальцев).
Если под рукой нет пальцев, то изготовить направляющие штифты самому. Для этого спилить головки у старых болтов головки блока цилиндров и пропилить на их торце паз под отвертку.
7. Провернуть коленвал за ременный шкив так, чтобы все поршни находились примерно на равной высоте.
8. Установить головку блока цилиндров, обращая внимание при этом на направляющие штифты.
9. Установить оставшиеся 10 болтов с прокладочными шайбами и затянуть их от руки. Болты головки блока цилиндров заменять всегда.
10. Вывинтить направляющие штифты отверткой и ввинтить оставшиеся два болта с шайбами. Затянуть от руки.
Затяжку болтов головки блока цилиндров производить с большой осторожностью. Перед затяжкой необходимо проверить точность динамометрического ключа. Болты головки блока цилиндров затягиваются на холодном двигателе.
11. Болты головки блока цилиндров затягиваются динамометрическим ключом в последовательности от 1 до 12 в два приема: вначале с усилием 40 Нм, а затем– 60 Нм.
После этого производится дополнительная затяжка жестким ключом: 1/2 оборота (180°).
Допускается дополнительная затяжка 90° х 2 (за 2 раза по 90° каждый).
При затяжке болтов головки блока цилиндров оценивать угол поворота по расположению рукоятки ключа относительно двигателя: 1/4 оборота (90°) соответствует положению рукоятки поперек двигателя.
У бензиновых двигателей дозатяжка болтов головки блока цилиндров на теплом двигателе в рамках обслуживания или ремонта не допустима.
12. Установить зубчатый ремень.
При замене головки блока цилиндров с установленным распредвалом необходимо после установки головки смазать маслом поверхности контакта между тарельчатыми толкателями и рабочей поверхностью кулачков.
13. Установить крышку головки блока цилиндров с прокладкой и затянуть моментом 10 Нм. Поврежденную прокладку заменить.
14. Установить выхлопную трубу на выхлопной коллектор.
15. Установить брызговик двигателя.
16. Снять машину с подпорок.
17. Надеть шланги охлаждающей жидкости и закрепить хомутами.
18. Подсоединить все электропровода согласно меткам клейкой лентой.
19. Установить бегунок распределителя. Движениями туда-сюда проверить надежность крепления.
20. Установить крышку распределителя и закрепить двумя пластинчатыми зажимами.
21. Надеть свечные провода в порядке работы цилиндров 1–2–4–5–3. Первый цилиндр находится у зубчатого ремня.
22. Подсоединить все топливопроводы и закрепить хомутами.
23. Подсоединить все вакуумные шланги согласно меткам клейкой лентой.
24. Подсоединить тросик управления дроссельной заслонкой к дроссельной заслонке и упору.
25. Надеть шланг подогрева на кожух передней выхлопной трубы и закрепить хомутом.
26. Установить впускной коллектор.
27. Подсоединить провод "массы " (-) к аккумуляторной батарее. Ввести противоугонный код, запрограммировать радиостанции и установить точное время на часах.
Подсоединять аккумуляторную батарею только при выключенном зажигании, в противном случае блок управления системой впрыска топлива выйдет из строя.
28. Залить охлаждающую жидкость. Охлаждающую жидкость заменять всегда.
29. Проверить уровень масла в двигателе. Если прокладка головки блока цилиндров была дефектна, заменить масло и фильтр.
30. Прогреть двигатель до рабочей температуры, проверить уровень охлаждающей жидкости и герметичность шланговых соединений.
31. Проверить момент зажигания.
32. Проверить холостой ход и содержание СО.
33. Проверить компрессию.
5-цилиндровый дизельный двигатель
Снятие
1. Снять вакуумный шланг усилителя тормозов на вакуумном насосе сбоку головки блока цилиндров.
2. Снять шланг охлаждающей жидкости с соединительного патрубка на головке блока цилиндров над корпусом термостата.
3. Снять тонкий шланг охлаждающей жидкости вблизи 1-го цилиндра (со стороны зубчатого ремня) над впускным коллектором.
4. Почистить средством холодной очистки соединения подающих трубопроводов насоса и форсунок, отвинтить их. Закрыть от загрязнения отверстия соответствующими колпачками.
Изгиб подающих трубопроводов не изменять.
5. Снять шланг возврата топлива с форсунки 5 цилиндра.
6. Снять свечи накала и форсунки.
7. Снять оба зубчатых ремня.
Установка
1. Доводка головки блока цилиндров дизельного двигателя недопустима.
2. При замене прокладки обращать внимание на обозначение и устанавливать новую прокладку такого же обозначения.

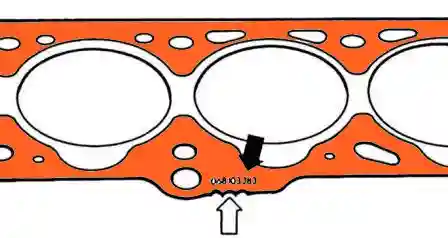

Обозначение прокладки головки блока цилиндров с отверстиями и насечками (стрелка) видно также и при установленной головке блока цилиндров.
В зависимости от выступания поршней устанавливаются прокладки головки блока цилиндров различной толщины.
3. Прокладку головки блока цилиндров заменять всегда. При этом новая прокладка должна иметь такое же обозначение, что и старая.
Только после установки новых поршней или части двигателя можно измерить новое выступание поршней и определить новую толщину прокладки.
Болты головки блока цилиндров заменять всегда.
4. Болты головки блока цилиндров дизельного двигателя затягиваются также, как и на бензиновом двигателе. Однако болты головки блока цилиндров дизельного двигателя дополнительно подтягиваются на теплом двигателе.
5. Установить свечи накала.
6. Установить форсунки.
7. Почистить соединения подающих трубопроводов средством холодной очистки. Затянуть накидные гайки моментом 25 Н·м.
8. Надеть шланг возврата топлива на форсунку 5 цилиндра.
9. Установить оба зубчатых ремня.
10. Надеть вакуумный шланг усилителя тормозов на вакуумный насос сбоку на головке блока цилиндров и закрепить хомутом.
11. Надеть тонкий шланг охлаждающей жидкости вблизи 1-го цилиндра над впускным коллектором и закрепить хомутом.
12. Надеть шланг охлаждающей жидкости на соединительный патрубок на головке блока цилиндров над корпусом термостата и закрепить хомутом.
13. Проверить начало подачи ТНВД.
Подтянуть болты головки блока цилиндров на теплом двигателе.
14. Прогреть двигатель, пока не включится вентилятор.
15. Снять крышку головки блока цилиндров.
16. Подтянуть все болты головки блока цилиндров в установленном порядке (см. рис. Порядок затяжки болтов головки блока цилиндров) жестким ключом без предварительного ослабления и за один прием на 1/4 оборота (90°).
Дальнейшая подтяжка болтов головки блока цилиндров после 1000 км пробега недопустима.
17. Установить крышку головки блока цилиндров.
