Снимите воздушный фильтр
Снимите защиту картера
Снимите передний правый подкрылок.
Пометьте направление хода поликлинового ремня и снимите его.
Поверните коленвал в направлении вращения двигателя до ВМТ первого цилиндра.
Снимите ременный шкив водяного насоса.
Снимите компрессор кондиционера с подключенными магистралями хладагента с кронштейна.
Открутите держатель натяжного элемента и компрессор кондиционера.
Снимите генератор.

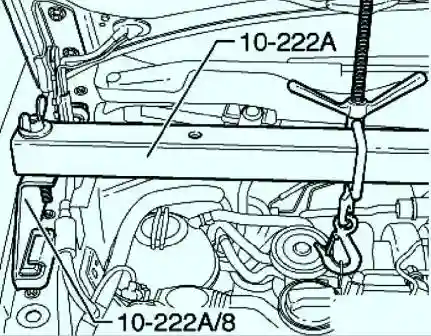

Рис. 1. Консоль для вывешивания
Поставьте поддержку-консоль для двигателя 10-222 A с адаптером 10-222 A/ 8, как показано на рисунке 1, и зацепите за проушину для вывешивания.
Слегка подтяните двигатель и выкрутите крепежные болты.
Снимите масляный поддон.

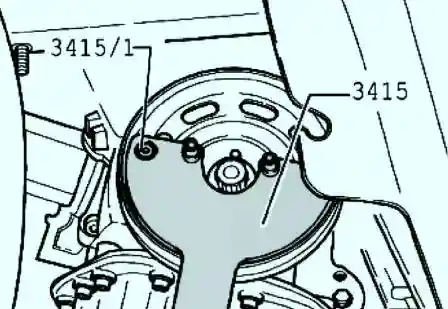

Рис. 2. Ключ для фиксации
Открутите болт крепления ременного шкива.
Удерживайте ременный шкив с помощью ключа для фиксации (рис. 2).

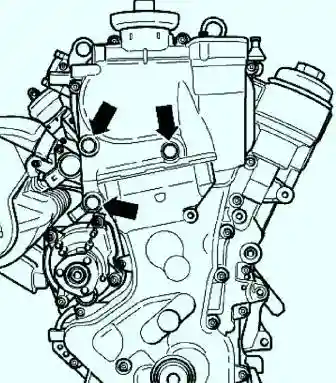

Рис. 3. Крепление крышки распределительного механизма
Открутите болты с внутренним шестигранником крышки распределительного механизма и помеченные шестигранные болты (рис. 3).
Снимите крышку распределительного механизма.
Проверьте, осталась ли опорная втулка коленвала во фланце.
Рис. 4. Компоненты маховика
Установка
Тщательно очистите посадочные поверхности. На них не должно быть масла и смазки.
Проверьте, не осталось ли масла и смазки на сопрягаемых поверхностях ременного шкива, крепежного болта, опорной втулки и звездочки коленвала.
При использовании нового ремкомплекта сначала насадите шайбу с алмазным покрытием (внутренний диаметр 23 мм) до упора на шейку коленвала.
Замените сальник коленвала на стороне ременного шкива
Насадите новый сальник на установочные штифты.
Для облегчения установки вкрутите два распорных болта М6х80 в ГБЦ и блок цилиндров.
Насадите крышку распределительного механизма с опорной втулкой коленвала одновременно на распорные болты, установочные штифты и шейку коленвала.
Затяните крепёжные болты крышки распределительного механизма равномерно крест-накрест.
Следите за тем, чтобы картер распредвалов не перекосился.
Момент затяжки:
болт М6 с 10 Нм,
болт М10 с 50 Нм.
Соблюдайте способ затяжки болта крепления шестерни поликлинового ремня.
Дальнейшая установка выполняется в обратной последовательности.
