Снятие и установка подрамника VW Passat B6
Снятие
Снимите нижний шумоизоляционный экран.
Подрамник снимается вместе с рычагами.
Снимите колеса.
Открутите гайки на левой и правой стороне автомобиля.
Рис. 1. Гайки крепления рычага
Извлеките рычаг из шарнира (рис. 1).
Снимите крепление выпускной системы с подрамника.

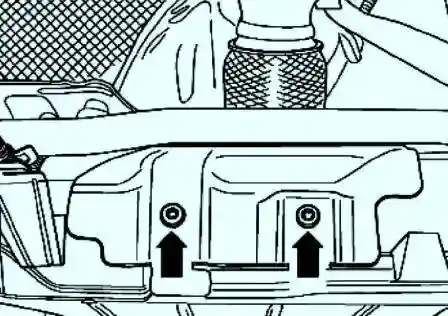

Рис. 2. Болты крепления теплозащитного экрана
Выкрутите болты из теплозащитного экрана (рис. 2).
Автомобили с дополнительным отопителем
Выкрутите болты А из теплозащитного экрана.

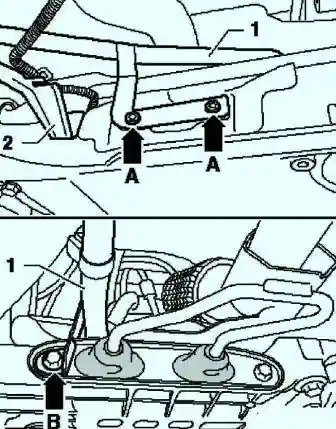

Рис. 3. Крепление подрамника и выпускной трубы дополнительного отопителя
Снимите крепление 2 с подрамника (рис. 3).
Выкрутите болт В и сдвинуть выпускную трубу дополнительного отопителя 1 вверх.
Продолжение монтажных операций для всех автомобилей
Снимите теплозащитный экран с подрамника.
Демонтируйте соединительные тяги от стабилизатора.
Снимите качающуюся опору с коробки передач, для этого выкрутите болты.
Зафиксируйте подрамник.
Выкрутите болты: рулевого механизма 3 и 6, стабилизатора 11 и 14, и подрамника 4 и 5.
Опустите подрамник на стойке для двигателя и коробки передач.
Прикрепите рулевой механизм к кузову.
Установка
Установка осуществляется в обратной последовательности.
Затяните болты.
Установите колеса.
Установите нижний шумоизоляционный экран.
По окончании ремонта выполните пробную поездку, если при прямолинейном движении руль не стоит прямо, необходимо отрегулировать углы установки колес.
