Снятие и установка форсунок двигателя 1.6 л

Извлеките предохранитель SD34 (топливного насоса) из колодки предохранителей справа в передней панели (рис. 1).

Удалением предохранителя SD34 в целях безопасности прерывается электропитание топливного насоса, так как в противном случае при открывании водительской двери он бы включился.

Предохранительная колодка в передней панели

Рис. 1. Предохранительная колодка в передней панели

Система питания находится под давлением чтобы избежать травм и попадания на кожу, наденьте защитные очки и перчатки.

Перед разъединением шлангов оберните место соединения ветошью. Затем сбросьте давление, аккуратно ослабляя соединение.

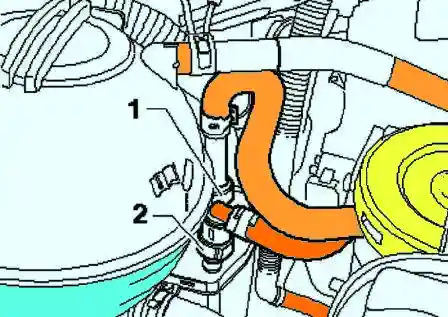

Топливопровод

Рис. 2. Топливопровод

Отсоедините топливопровод 1 и магистраль к электромагнитному клапану 1 абсорбера 3 (рис. 2).

Закупорьте шланги и трубопроводы, чтобы в систему питания не попала грязь.

Снимите верхнюю и нижнюю части впускного коллектора.

Снимите крепежную скобу и распорную втулку с форсунки.

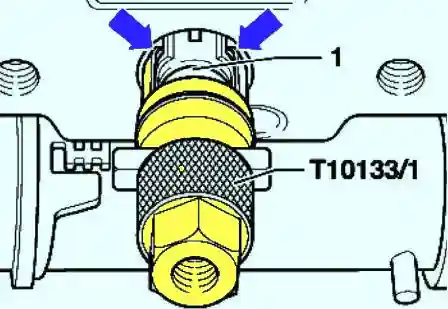

Установка съемника на форсунку

Рис. 3. Установка съемника на форсунку

Поставьте съемник на форсунку 1 (рис. 3).

Убедитесь, что захваты съемника вошли в выемки на форсунке.

Затяните гайку с накаткой съемника от руки.

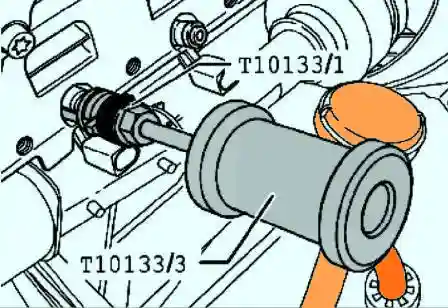

Установка оправки на съемник

Рис. 4. Установка оправки на съемник

Прикрутите оправку к съемнику (рис. 4).

Извлеките форсунку, аккуратно постукивая по оправке, из ГБЦ.

Установка

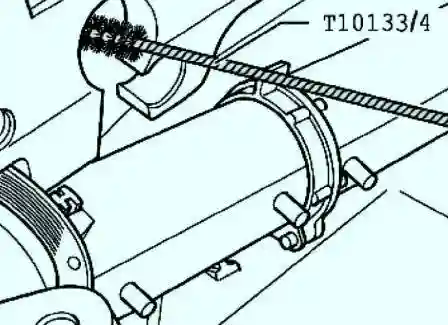

Очистка отверстий в ГБЦ нейлоновой цилиндрической щеткой

Рис. 5. Очистка отверстий в ГБЦ нейлоновой цилиндрической щеткой

Очистите отверстие в ГБЦ нейлоновой цилиндрической щеткой (рис. 5).

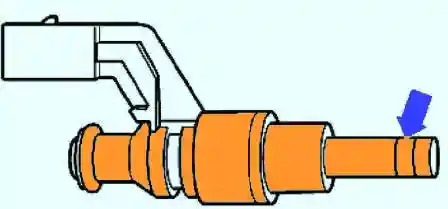

Место очистки форсунки

Рис. 6. Место очистки форсунки

Тщательно очистите форсунку в области сальника.

Удалите имеющиеся отложения (нагар) металлической щеткой (рис. 6).

Аккуратно надрежьте сальник ножом.

Очистите канавку для сальника.

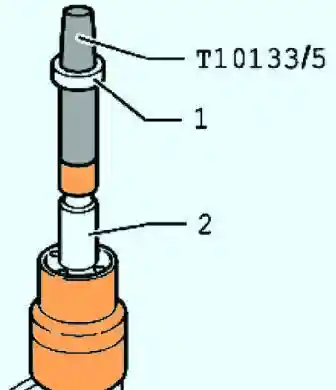

Установка монтажного наконечника

Рис. 7. Установка монтажного наконечника

Насадите монтажный наконечник с новым сальником 1 на форсунку 2 (рис. 7).

Сдвиньте сальник с помощью оправки глубже на золотник.

Переверните оправку и задвинуть сальник в канавку.

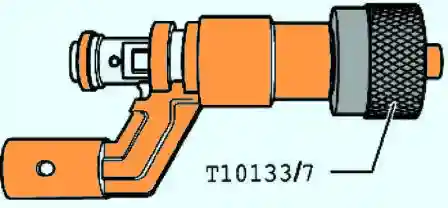

Установка калибровочной втулки на форсунку

Рис. 8. Установка калибровочной втулки на форсунку

Надавите калибровочную втулку с легким вращением (около 180°) на форсунку до упора (рис. 8).

Вновь снимите калибровочную втулку, поворачивая в противоположном направлении.

Надавите калибровочную втулку с легким вращением (около 180°) на форсунку до упора.

Вновь снимите калибровочную втулку, поворачивая в противоположном направлении.

Замените уплотнительное кольцо круглого сечения на форсунке и распорной втулке. Перед установкой смочите уплотнительные кольца круглого сечения чистым моторным маслом

Запрещается смазывать сальник моторным маслом. Вставьте форсунку в ГБЦ.

Форсунка должна вставляться легко, в противном случае подождать, пока сальник достаточно сожмется.

Установите крепежную скобу и распорную втулку. Дальнейшая установка выполняется в обратной последовательности.
