Датчик положения коленчатого вала (синхронизации) типа (2612.1.113 BOSCH или 406.3847113) индуктивного типа предназначен для определения углового положения коленчатого вала двигателя, синхронизации работы контроллера с рабочим процессом двигателя и определения частоты вращения коленчатого вала.

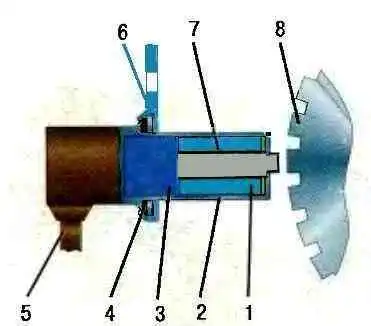

Конструктивно датчик представляет собой стержневой магнит 3, на котором установлена обмотка 1.
При прохождении зубьев диска синхронизации 8 мимо торца магнита на выводах обмотки возникает потенциал, являющийся для контроллера информацией о частоте вращения коленчатого вала.
Два зуба на диске отсутствуют, при прохождении впадины на диске мимо магнита формируется импульс, по которому контроллер определяет, что поршень 1-го цилиндра находится в ВМТ.
При выходе из строя датчика синхронизации или его цепей работа системы зажигания невозможна.
Блок управления занесет в память код неисправности и включит лампу сигнализации КМСУД на приборной панели.
Проверка датчика синхронизации
Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.
Тонкой отверткой или шилом снимаем пружинный зажим колодки.

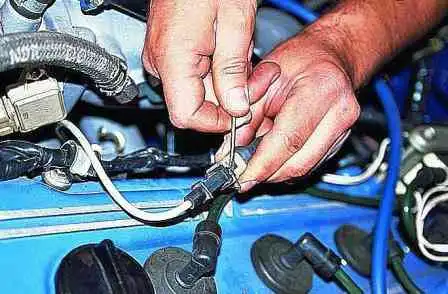

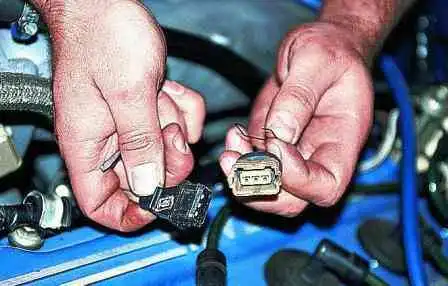

Отсоединяем разъем датчика синхронизации.

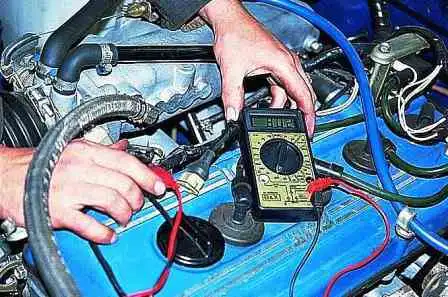

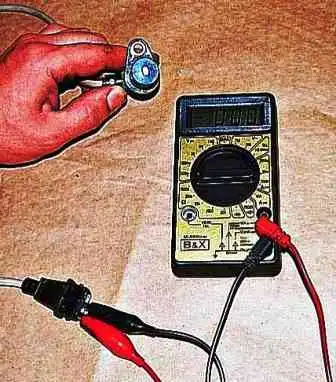

Подсоединяем омметр к центральному и одному боковому выводу.

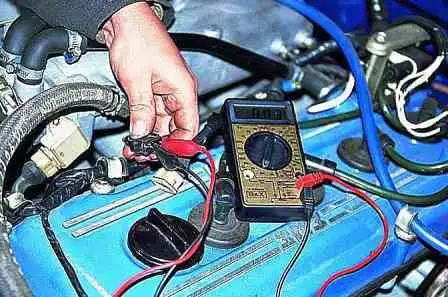

Измеряем сопротивление обмотки датчика, которое должно быть в пределах 700—900 Ом.
Для дальнейшей проверки исправности датчика снимаем его с двигателя.

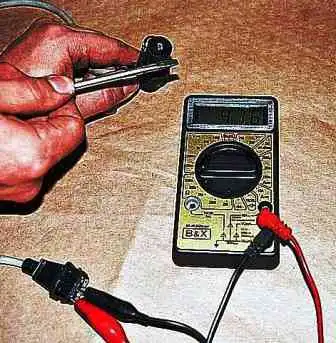

В работоспособности датчика можно убедиться, подсоединив к его выводам вольтметр.
Быстро подносим, металлический стержень к сердечнику датчика — если он исправен, на приборе наблюдаются скачки напряжения.
Неисправный датчик заменяем.
Снятие датчика синхронизации

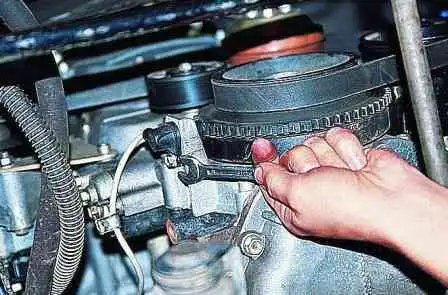

Ключом «на 10» отворачиваем болт крепления датчика к блоку двигателя.

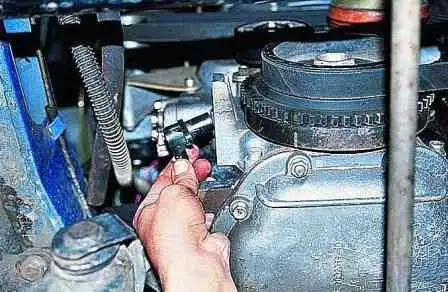

Вынимаем датчик из отверстия.
Отогнув хомуты крепления провода датчика, расположенные на впускном коллекторе и блоке цилиндров, вытягиваем провод вместе с разъемом вниз.
Устанавливаем датчик в обратной последовательности.

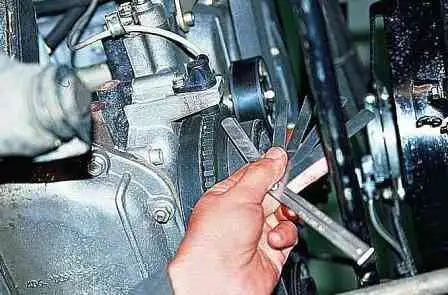

После установки датчика проверяем с помощью набора щупов зазор между его стержнем и зубьями диска синхронизации.
Зазор должен быть в пределах 1—1,5 мм.
