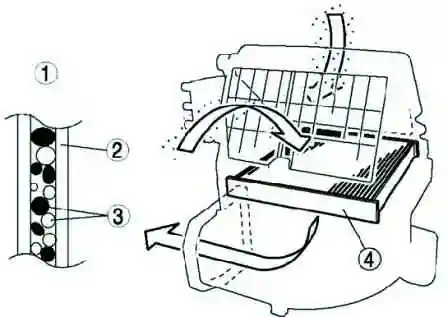

Воздушный фильтр
На автомобиле установлен воздушный фильтр, который может дезодорировать воздух и очищать его от пыльцы и пыли.
Воздушный фильтр состоит из дезодоратора, окруженного пылевым фильтром.
Дезодоратор удаляет ароматы, содержащие альдегид, пылевой фильтр задерживает мелкие частицы и взвесь.
Воздушный фильтр не может использоваться повторно и должен периодически заменяться.
Блок системы кондиционирования воздуха
Блок системы кондиционирования воздуха объединяет блоки охлаждения и нагрева.

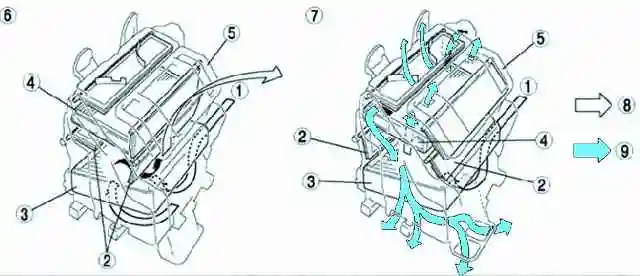

Работа заслонки управления отопителем
Заслонка управления отопителем, установленная в блоке системы кондиционирования воздуха, управляет подачей горячего или холодного воздуха, в зависимости от положения регулятора температуры.
Управление температурой воздуха осуществляется за счет изменения распределения воздушных потоков.

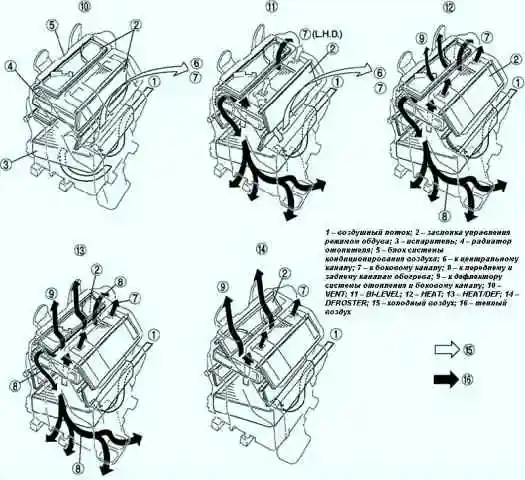

Работа заслонки управления режимом обдува
Заслонка управления режимом обдува может быть установлена в одно из положений: Vent, BI-Level, Heat, Heat/Def или Defroster, в зависимости от положения регулятор режима обдува.
В результате, режим воздухораспределения изменяется.

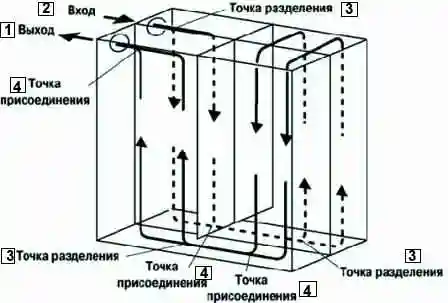

Испаритель
Используется испаритель нового типа, в котором объединены многопоточный испаритель (состоящий из элемента конденсации и элемента переохлаждения) и газо-жидкостный сепаратор (модулятор).
Корпус испарителя покрыт полимером, который содержит противобактериальное вещество для устранения источника неприятного запаха и распространения бактерий.
Размещение резервуаров в верхней и нижней части блока испарителя, а также внутренняя конструкция пластин позволили обеспечить следующее:
- – улучшена эффективность теплообмена;
- – распределение температур стало более однородным;
- – испаритель стал тоньше.
В принятом цикле предварительного охлаждения, после того, как хладагент проходит через элемент конденсации испарителя, жидкий и газообразный хладагенты, которые не могли быть сжижены, охлаждаются снова в элементе переохлаждения.
Таким образом, хладагент посылается в испаритель в почти полностью сжиженном состоянии.

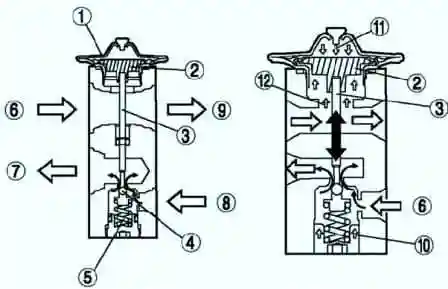

Расширительный клапан
Расширительный клапан обеспечивает резкое уменьшение давления жидкого хладагента. При этом хладагент распыляется, что облегчает процесс испарения.
Расширительный клапан также регулирует расход хладагента подаваемого в испаритель.
Расход хладагента регулируется величиной открытия шарового клапана в расширительном клапане.
Величина открытия регулируется балансом давления R-134a на диафрагму и результирующей силой давления на выходе испарителя (PI) – на нижнюю часть диафрагмы и силы пружины (Fs), действующей на шаровый клапан.
Когда PI увеличивается, температура температурного датчика около диафрагмы повышается, а Pd нагретого R-134a на диафрагму – увеличивается.
Когда Pd больше чем PI + Fs, диафрагма прогибается вниз, и вал, прикрепленный к концу стержня температурного датчика, толкает вниз шаровой клапан, увеличивая расход хладагента.
Когда температура хладагента на выходе испарителя уменьшается, PI + Fs становится больше, чем Pd, шаровой клапан поднимается, и расход хладагента уменьшается.

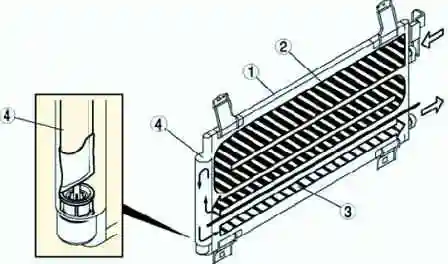

Конденсатор
Используется конденсатор с дополнительным охлаждением. Это – многопоточный конденсатор, который оборудован элементом дополнительного охлаждения и объединен с приемником/влагоотделителем.
Конденсатор с дополнительным охлаждением разделяет газовую и жидкую фазы хладагента, первоначально охлажденного в конденсаторе, в приемнике/влагоотделителе, куда хладагент снова возвращается в элемент дополнительного охлаждения и снова охлаждается для ускорения сжижения и улучшения охлаждающей способности.
Проверка радиатора отопителя
Снимите блок системы кондиционирования воздуха.
Снимите радиатор отопителя блока системы кондиционирования воздуха.
Проверьте на наличие трещин, повреждений и утечки охлаждающей жидкости.
При обнаружении неисправностей замените радиатор отопителя.
Проверьте пластины на наличие деформации.
Для устранения деформации используйте отвертку с плоским наконечником
Убедитесь в том, что входной и выходной патрубки радиатора отопителя не повреждены. При необходимости устраните деформацию плоскогубцами.

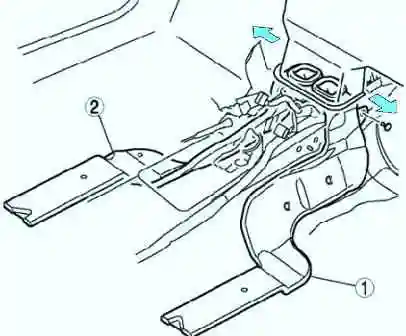

Снятие и установка заднего воздуховода
Переверните переднее покрытие пола.
Снимите задний воздуховод (правая сторона).
Снимите задний воздуховод (левая сторона).
Установите в порядке, обратном снятию.
