Наружные зеркала заднего вида Mazda 3

Водительское зеркало обеспечивает широкий сектор обзора и состоит из двух зон (внешней и внутренней) с различной кривизной отражающей поверхности.

Внешняя и наружная зоны разделены вертикальной линией.

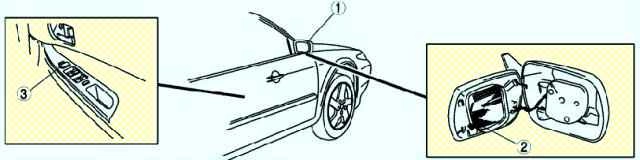

Рис. 1. Наружное зеркало заднего вида: 1 – наружное зеркало с электроприводом; 2 – нить с подогревом; 3 – автоматический выключатель наружного зеркала

Внутренняя зона является обычным выпуклым зеркалом, в то время как внешняя зона обеспечивает водителю увеличенный сектор обзора назад.

Это сочетание позволяет лучше оценивать дорожную обстановку сзади при смене полосы движения.

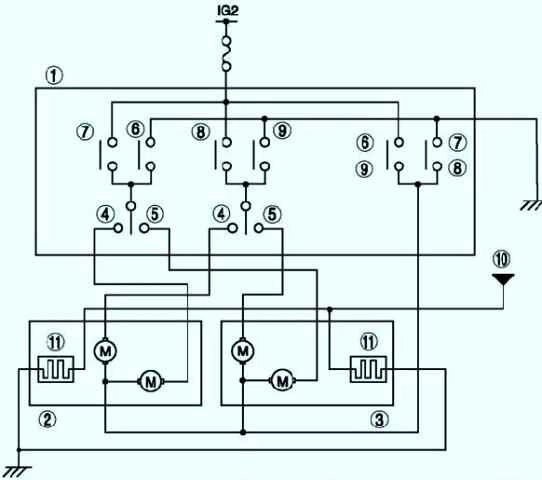

Рис. 2. Монтажная схема системы зеркал заднего вида с электроприводом: 1 - выключатель наружного зеркала с электроприводом; 2 - наружное зеркало с электроприводом (левая сторона); 3 - наружное зеркало с электроприводом (правая сторона); 4 - левая сторона; 5 - правая сторона; 6 - правая сторона; 7 - левая сторона; 8 - вверх; 9 - вниз; 10 - реле обогревателя заднего стекла; 11 - нить нагрева

Автомобиль Mazda может быть оснащен наружным зеркалом заднего вида с дополнительным сектором обзора.

Снятие и установка наружного зеркала с электроприводом

Отсоедините отрицательный провод аккумуляторной батареи.

Снимите внутреннюю отделку.

Снимите накладку передней двери.

Отсоедините разъем наружного зеркала с электроприводом.

Отверните винты и удерживающие зажимы зеркала.

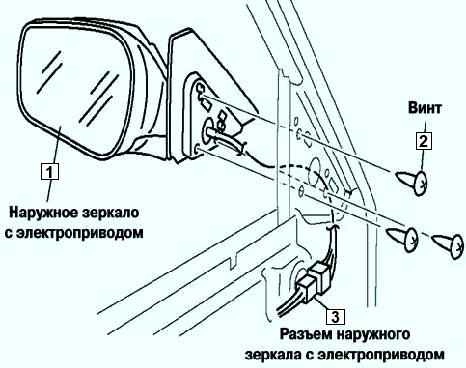

Рис. 3. Снятие зеркала заднего вида с электроприводом

Снимите наружное зеркало с электроприводом (рис. 3).

Установите в порядке, обратном снятию.

Разборка и сборка наружного зеркала с электроприводом

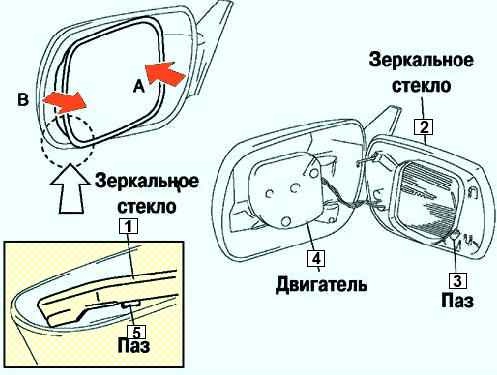

Рис. 4. Разборка зеркала заднего вида с электроприводом: 1, 2 - зеркальное стекло; 3 - паз; 4 - двигатель; 5 - паз

Надавите на область А зеркала так, чтобы область B переместилась к вам (рис. 4).

Вставьте отвертку в паз и выньте стекло из основания зеркала.

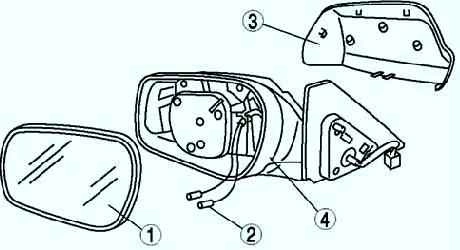

Рис. 5. Компоненты зеркала заднего вида: 1 – стекло наружного зеркала; 2 – разъем; 3 – крышка; 4 – держатель наружного зеркала

Снимите остальные компоненты в порядке, показанном на рисунке 5.

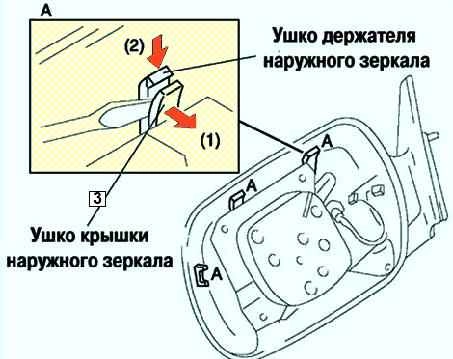

Рис. 6. Разборка корпуса зеркала; 1 - ушко крышки наружного зеркала; 2 - ушко держателя наружного зеркала

Отогните ушко держателя зеркала отверткой, нажмите на ушко держателя вниз и разберите корпус (рис. 6).

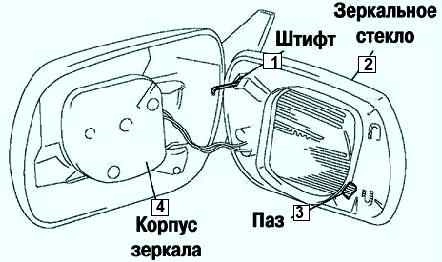

Рис. 7. Установка зеркала в корпус: 1 - штифт; 2 - зеркальное стекло; 3 - паз; 4 - корпус зеркала

Вдавите зеркало в корпус так, чтобы штифт не сместился (рис. 7).

Окончательно соберите в порядке, обратном разборке.
