Замену ремня привода вспомогательных агрегатов на автомобиле, оборудованном только усилителем рулевого управления, проводим через каждые 60 тыс, км пробега или через 4 года (что наступит раньше) независимо от его состояния, на остальных автомобилях — через 120 тыс, км или через 6 лет
Работу выполняем на смотровой канаве или эстакаде.
В зависимости от комплектации автомобиля существуют три варианта схем привода вспомогательных агрегатов:
- - с усилителем рулевого управления и кондиционером;
- - с усилителем рулевого управления, без кондиционера;
- - без усилителя рулевого управления и кондиционера.
При каждом техническом обслуживании рекомендуем проверять состояние ремня.
Ремень необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы.
Вариант 1 (с усилителем рулевого управления и кондиционером)
Натяжение ремня автомобиля с гидроусилителем руля и с кондиционером регулируется автоматически натяжным устройством.
Для замены ремня снимаем правый грязезащитный щиток моторного отсека.

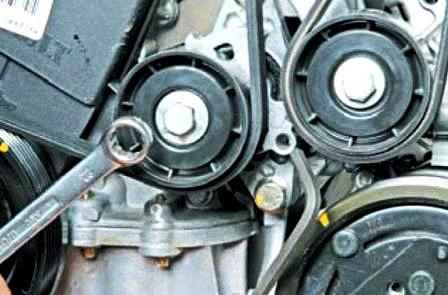

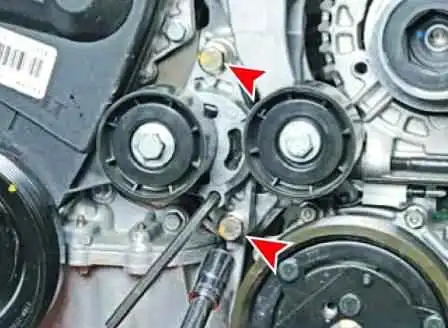

Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку на 1З на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства (для наглядности показано на снятом двигателе).

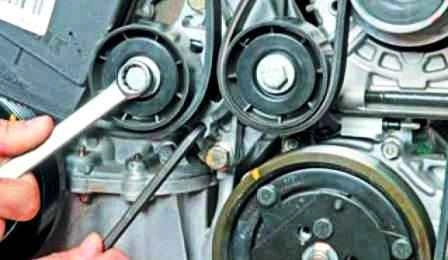

Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник на 6 или стержень диаметром 6 мм.

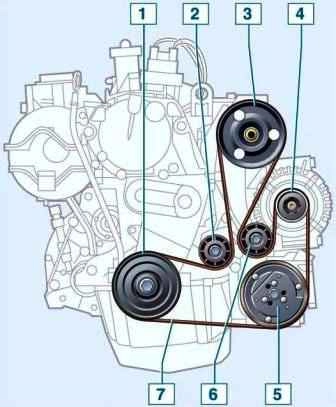

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления и с кондиционером:

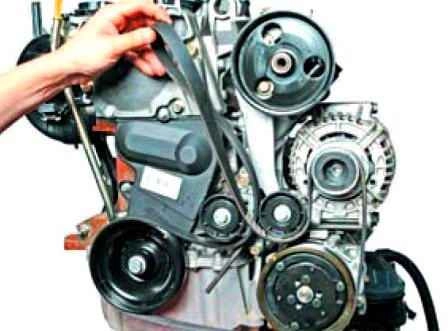

Снимаем ремень привода вспомогательных агрегатов.
Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиклиновой, длиной 1747 мм).
При замене ремня необходимо также заменить опорный и натяжной ролики.

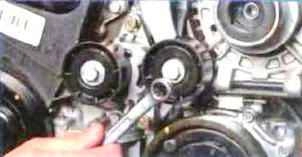

Для замены опорного ролика накидным ключом или головкой на 1З отворачиваем болт его крепления
Снимаем болт с защитной крышкой ролика
Снимаем опорный ролик.
Также снимаем натяжной ролик.
Чтобы заменить натяжное устройство, головкой на 13 отворачиваем два болта крепления корпуса натяжного устройства и снимаем натяжное устройство в сборе с роликом.
Устанавливаем снятые детали в обратной последовательности.
Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован.

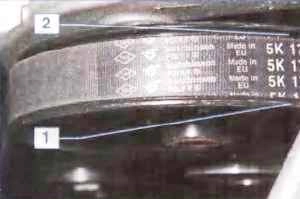

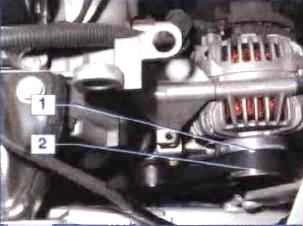

Укладываем ремень на шкивы так, чтобы он был смещен к их наружному краю 1, а внутренний ручей шкивов 2 оставался свободным
При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода.
Привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиклиновой.
После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор.
Затем головкой на 18 с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт крепления его шкива, чтобы добиться правильного положения ремня.
Вариант 2 (с усилителем рулевого управления, без кондиционера)
Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера завод-изготовитель рекомендует выполнять с применением специального приспособления (тензометрического тестера).
Учитывая, что ремень, возможно, придется менять в пути (например, при его обрыве), вдали от сервиса, покажем способ, при котором можно приблизительно оценить натяжение ремня.
Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и натяжного ролика, а также подшипников вспомогательных агрегатов.
Снимаем правый грязезащитный щиток моторного отсека.
Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала.
При усилии нажатия — 10 кгс прогиб ремня должен составлять 6—8 мм.

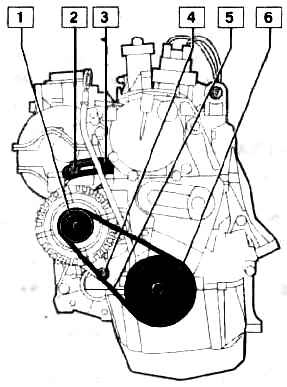

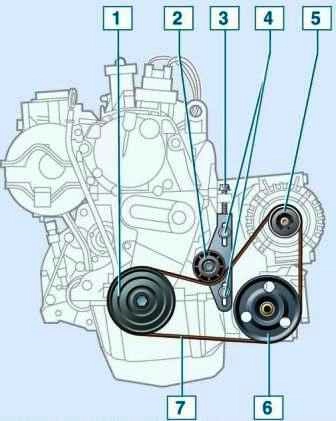

Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3.
Натянув ремень, затягиваем болты крепления натяжного ролика.
Для замены ремня ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика и поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов.
Ослабив натяжение ремня, снимаем его со шкивов.
Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К1110 (пятиклиновой, длиной 1110 мм).
При замене ремня необходимо также заменить его натяжной ролик.
Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности.
Шкивы привода вспомогательных агрегатов, генератора и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиклиновой.
Укладываем ремень на шкивы так, чтобы он был смещен к внутреннему краю 1 шкивов, а наружный ручей шкивов 2 оставался свободным.
Регулируем натяжение ремня.
Вариант 3 (без усилителя рулевого управления и кондиционера)
Для проверки натяжения ремня привода генератора на автомобиле без гидроусилителя руля и без кондиционера, большим пальцем руки нажимаем на ремень посередине между шкивами генератора и коленчатого вала.
При усилии нажатия —10 кгс прогиб ремня должен составлять 6—8 мм.
Для натяжения ремня снимаем правый грязезащитный щиток моторного отсека.

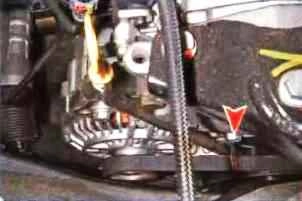

Ослабляем затяжку болта 4 нижнего крепления генератора и болта 2 крепления генератора к натяжной планке.
Отодвигая монтажной лопаткой генератор от блока цилиндров двигателя, натягиваем ремень.
Затягиваем болты крепления генератора
При замене ремня ослабляем его натяжение и снимаем ремень со шкивов коленчатого вала и генератора.
Маркировка ремня привода генератора на автомобиле без гидроусилителя руля и без кондиционера — 4РК718 (четырехклиновой, длиной 718 мм).
Устанавливаем ремень привода генератора в обратной последовательности и регулируем его натяжение.
