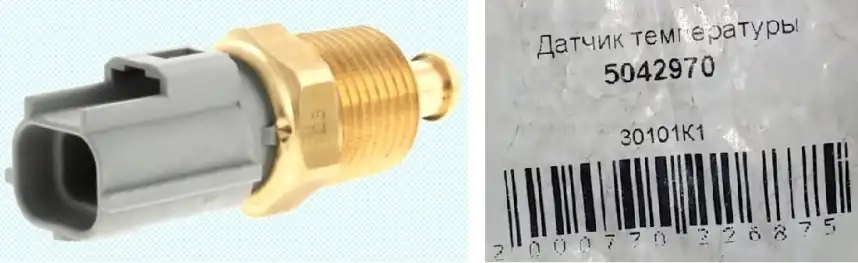

Проверка и замена датчика температуры охлаждающей жидкости Ford Focus
Датчик температуры охлаждающей жидкости установлен в системе охлаждения двигателя
Чувствительным элементом датчика является термистор, электрическое сопротивление которого изменяется обратно пропорционально температуре
При низкой температуре охлаждающей жидкости (–40 °С) сопротивление термистора составляет около 100 кОм, при повышении температуры до +130°С — уменьшается до 70 Ом.
Электронный блок питает цепь датчика температуры постоянным опорным напряжением.
Напряжение сигнала датчика максимально на холодном двигателе и снижается по мере его прогрева.
По значению напряжения электронный блок определяет температуру двигателя и учитывает ее при расчете регулировочных параметров впрыска и зажигания.
При отказе датчика или нарушениях в цепи его подключения ЭБУ устанавливает код неисправности и запоминает его.
Помимо вышеописанного, датчик косвенным образом служит и как датчик указателя температуры охлаждающей жидкости в комбинации приборов.
По информации от этого датчика электронный блок управления двигателем изменяет показания указателя.
Для устранения неисправности проверьте надежность контактных соединений в проводке к датчику или замените датчик.
Датчик температуры охлаждающей жидкости установлен в отводящем патрубке водяной рубашки двигателя под катушкой зажигания.
Проверяют сопротивление на выводах датчика при различных температурных режимах.
Вам потребуются: ключ «на 19», тестер, термометр.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Слейте жидкость из системы охлаждения двигателя (см. «Когда и как заменять охлаждающую жидкость в Ford Focus»).
Если быстро заменять, при подготовленном датчике, можно не сливать охлаждающую жидкость. Просто потом немного долить охлаждающей жидкости.
При замене датчика охлаждающую жидкость можно не сливать: после снятия датчика заглушите отверстие пальцем или пробкой — потеря охлаждающей жидкости будет минимальной.
Для замены датчика нужно снять модуль зажигания, для этого:

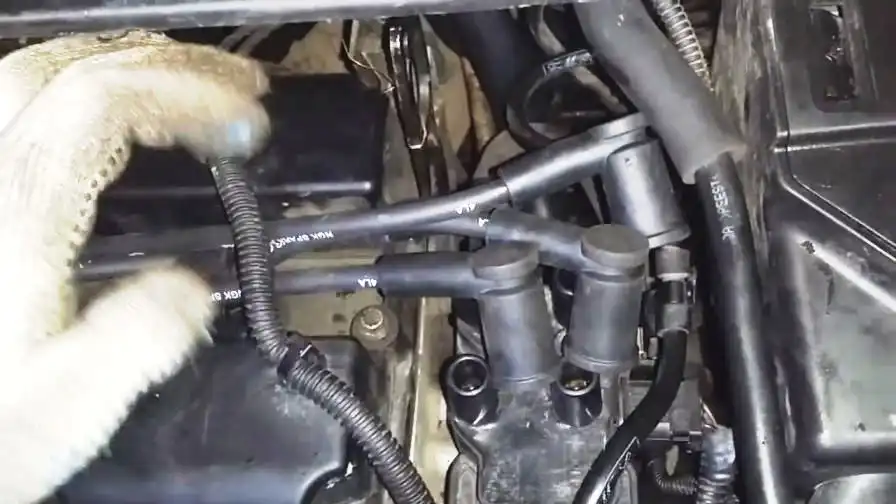

Вынимаем наконечники проводов высокого напряжения из модуля
Отсоединяем колодку проводов низкого напряжения из модуля зажигания

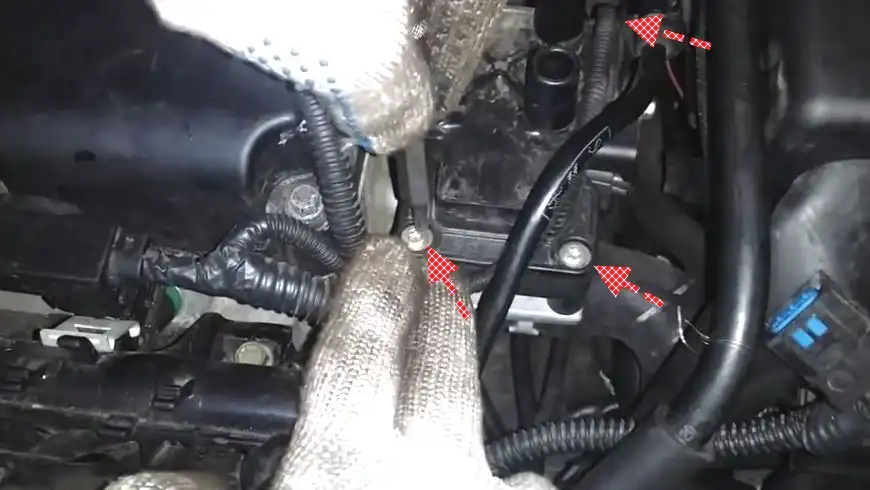

Ключом Torx T25 откручиваем три винта крепления катушки зажигания

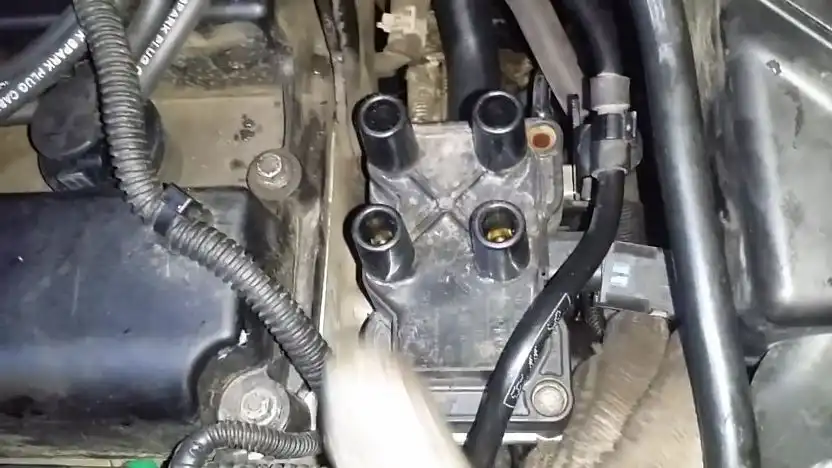

Снимаем модуль зажигания

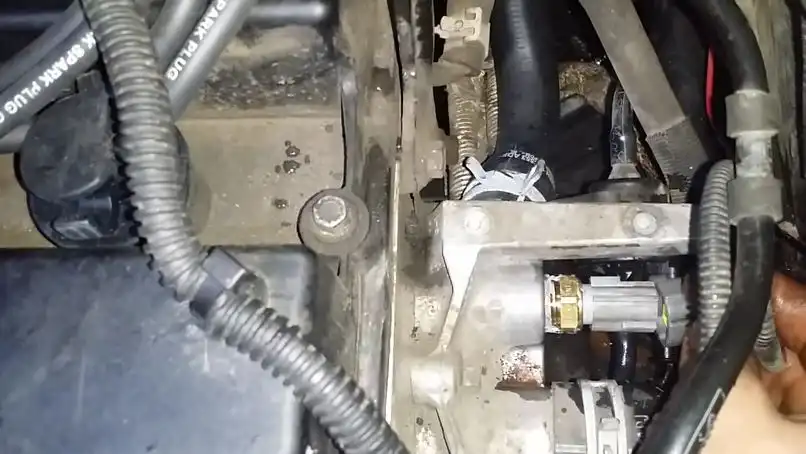

Нажав на фиксатор колодки жгута проводов, отсоединяем колодку от датчика температуры охлаждающей жидкости

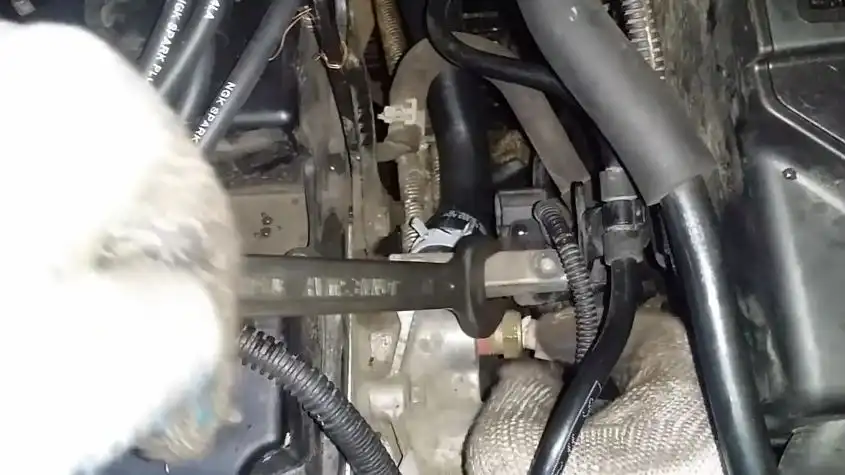

Ключом на 19 ослабляем затяжку датчика

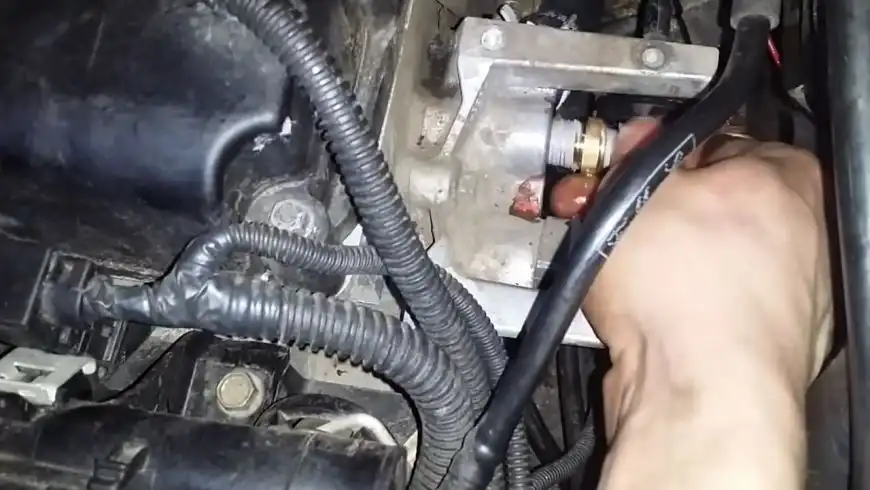

Извлекаем датчик и на его место вставляем и закручиваем новый датчик (можно смазать герметиком резьбовую часть нового датчика)
Проверка датчика температуры охлаждающей жидкости

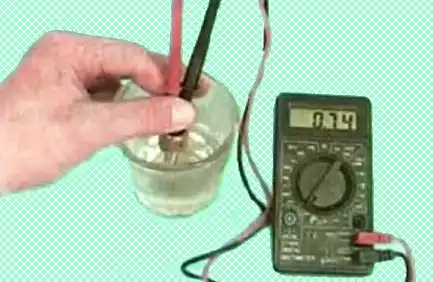

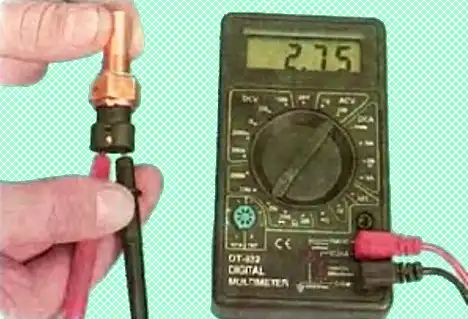

Подсоедините тестер к выводам датчика и измерьте сопротивление, а термометром измерьте текущую температуру.
Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром.
Номинальное сопротивление исправного датчика указано в табл. 1.
При отклонении сопротивления от нормы замените датчик.
Вверните датчик температуры охлаждающей жидкости и затяните его моментом 12 Нм.
Подсоедините к датчику колодку жгута проводов.
Залейте охлаждающую жидкость.
Данные для проверки датчика температуры охлаждающей жидкости
|
Температура, °С |
Сопротивление, кОм |
|
-20 |
14-17 |
|
0 |
5,1-6,5 |
|
+20 |
2,1-2,7 |
|
+40 |
0,9-1,3 |
|
+60 |
0,48-0,68 |
|
+80 |
0,26-0,36 |
