Исходными условиями для правильной регулировки рычага являются следующие моменты:
– исправные элементы управления и передачи привода переключения передач
– привод переключения передач имеет легкий ход.
– коробка передач, сцепление и привод сцепления должны находиться в безупречном состоянии.
Коробка передач должна быть установлена в положении холостого хода.

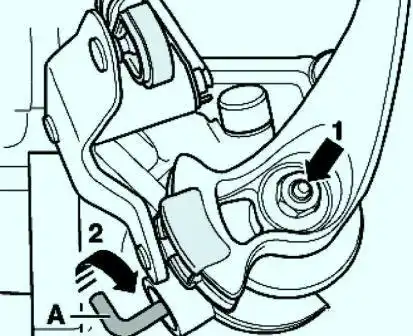

Рис. 1. Уголок и предохранительный механизм троса включения и выбора передач
Снимите корпус воздушного фильтра, если из-за него нет доступа к уголку «А» и предохранительному механизму троса включения и выбора передач (рис. 1).

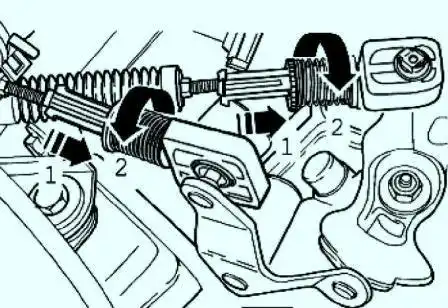

Предохранительный механизм на тросе переключения и тросе селектора вытяните вперед до упора в направлении стрелки 1 и затем зафиксируйте его с отклонением влево в направлении стрелки 2 (рис. 2).
Рис. 2. Фиксация предохранительных механизмов на тросах переключения и селектора
Фиксация вала переключения передач
Нажмите на вал переключения вниз (направление стрелки 1) (рис. 1).
При надавливании на вал переключения поверните уголок «А» в направлении стрелки 2 вверх и одновременно осторожно нажимайте на него внутрь, пока он не защелкнется на валу переключения.
Снимите и установите манжету с кнопкой переключения и, если имеется, шумоизоляцию.
После этого зафиксируйте рычаг переключения передач следующим образом. Установите на рычаге переключения режим холостого хода.

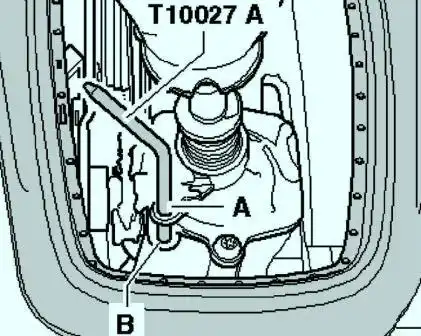

Рис. 3. Ввод фиксатора
Введите фиксатор через отверстие «А» в отверстие «В» (рис. 3).
После этого поверните предохранительный механизм на тросе переключения и на тросе селектора вправо до упора (направление стрелки) (рис. 2).
Пружина вернет предохранительный механизм в исходное положение.
После этого верните уголок «А» в исходное положение (направление стрелки) (рис. 1). Извлеките фиксатор из отверстий «А» и «В» (рис. 3).
Снимите и установите манжету с кнопкой переключения и шумоизоляцию. Установите корпус воздушного фильтра в сборе, если он был снят.
Функционирование
Рычаг переключения передач на холостом ходу должен находиться на позиции 3/ 4-й передач.
Приведите в действие сцепление.
По нескольку раз пройти все передачи. Особенно обратите внимание на функционирование блокиратора задней передачи. Если при повторных включениях передач происходит заедание, требуется провести регулировку привода переключения еще раз.
