Особенности автоматической коробки передач VW Passat B6
«6-ступенчатая автоматическая коробка передач 09G» имеет 6 передач для движения передним ходом с гидравлическим управлением
Благодаря проскальзыванию гидротранформатора при замкнутой муфте блокирования 2,3,4,5 и 6-я передачи активируются механически

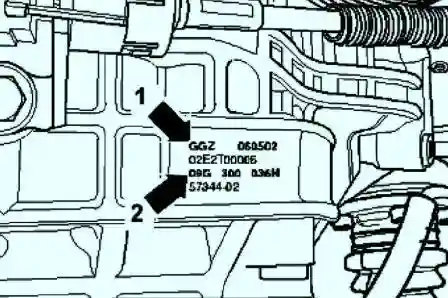

Рис. 1. Буквенные обозначения АКПП
Гидротрансформатор
Гидротрансформатор оборудован муфтой блокировки.
Муфта блокировки входит в зацепление в зависимости от нагрузок и скорости. 2-я, 3-я, 4-я, 5-я и 6-я передачи могут приводиться в действие механически (без проскальзывания).
Жидкость ATF
Жидкость ATF заливается на длительный срок. В рамках технического обслуживания замена жидкости ATF не предусмотрена.
Уровень жидкости ATF в планетарном редукторе и в главной передаче проверяется и доливается одновременно.
Блок управления автоматической коробки передач с системой адаптивного переключения (Fuzzy - Logic)
Определение момента переключения, которое зависит от дорожной ситуации и сопротивления движению, осуществляется автоматически.
Рекомендации
Запрещается заводить двигатель и буксировать автомобиль, если у коробки передач сняты крышки или в картере нет масла.
Прежде чем откручивать соединения, тщательно очистите их и примыкающие участки.
Перед соединением коробки передач с двигателем убедитесь в том, что все центровочные втулки находятся на своих местах.
Снятые детали положите на чистую поверхность и накройте, чтобы на них не попадала грязь. Для этого используйте пленку и бумагу.
Не используйте ворсистую ветошь. Устанавливайте только чистые детали. Запасные части извлекать из упаковки только непосредственно перед их установкой.
Если ремонт не будет выполнен немедленно, аккуратно накройте детали или закройте их.
При снятой коробке передач закрепляйте гидротрансформатор во избежание его падения.
Прокладки, уплотнительные кольца и масло
Кольца круглого сечения, уплотнительные кольца и прокладки можно только заменить.
Перед установкой радиального уплотнительного кольца смажьте маслом рабочую кромку уплотнения, а пространство между ними герметизирующей смазкой.
Манжетные уплотнения устанавливайте открытой стороной к герметизируемой полости. После установки проверьте уровень жидкости ATF.
В обращении с маслом следует проявлять аккуратность. Слитое масло следует утилизировать с соблюдением принятых правил.
Болты/ винты, гайки
Болты/ винты и гайки для крепления крышек и элементов картера следует откручивать и закручивать крест на крест. Резьбу болтов/ винтов, смазанных при затяжке резьбовым фиксатором, очистите проволочной щеткой.
Перед вворачиванием на резьбу таких винтов нужно нанесите фиксатор AMV 185 100 A1.
Все резьбовые отверстия, в которые закручиваются самостопорящиеся болты/ винты, необходимо очистить метчиком от остатков фиксатора. В противном случае при следующей разборке их резьба может быть сорвана. Самоконтрящиеся болты и гайки всегда заменяйте.
МАРКИРОВКА КОРОБКИ ПЕРЕДАЧ
«Автоматическая 6-ступенчатая коробка передач 09G» устанавливается на автомобилях Passat с 2006 года.

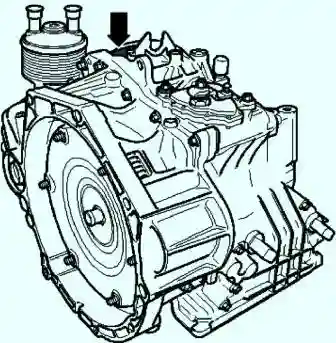

Рис. 2. Местоположение буквенного обозначения АКПП
Местоположение буквенного обозначения АКПП показано на рисунке 2.
Буквенное обозначение 1 «6-ступенчатая автоматическая коробка передач 09G» 2
Пример маркировки:
GGZ 08 05 02 GGZ – буквенные обозначения;
08 – день;
05 – месяц;
02 – год (2002) изготовления.
Буквенные обозначения указываются также на заводских табличках с идентификационными данными автомобиля.
