Поршни отлиты из алюминиевого сплава. Наружная поверхность поршня для улучшения ее прирабатываемости к стенкам цилиндра покрыта тонким слоем олова
Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму.
По высоте она коническая, а в поперечном сечении овальная.
Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, и на расстоянии 52,4 мм от днища поршня.
По наружному диаметру поршни (так же как и цилиндры) подразделяются на пять классов: А, В, С, D и Е через 0,01 мм, а по диаметру отверстия под поршневой палец – на три категории через 0,004 мм.
Категория указывается краской на торце (первая – синей, вторая – зеленой, третья – красной краской). Класс поршня (латинская буква) и категория (цифра) маркируются на днище поршня.
В запасные части поставляются поршни классов A, C, E, которых вполне достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров.
Отверстие под поршневой палец смещено от оси симметрии двигателя на 5 мм в правую сторону.
Поэтому на поршне имеется метка в виде буквы П для правильной ориентировки поршня в цилиндре. Метка должна быть обращена в сторону передней части двигателя.
С 1986 г. поршни ремонтных размеров для всех моделей двигателей ВАЗ изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром.
До 1986 г. поршни ремонтных размеров для двигателей 2103 и 2106 выпускались с увеличением на 0,4; 0,7 и 1,00 мм.
Поршни двигателей 2103 и 2106 различаются только размером (диаметром).
Поршневые кольца изготовлены из чугуна.
Верхнее компрессионное кольцо с бочкообразной хромированной наружной поверхностью.
Нижнее компрессионное кольцо скребкового типа, фосфатированное.
Поршневые пальцы запрессовываются в верхнюю головку шатуна и свободно вращаются в бобышках поршня.
По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория пальца маркируется на его торце соответствующим цветом: 1-я – синим, 2-я – зеленым и 3-я – красным.
Шатун стальной, кованый. Нижняя головка шатуна разъемная, в ней устанавливаются шатунные вкладыши.
Шатун обрабатывается вместе с крышкой и поэтому она невзаимозаменяема с крышками других шатунов.
Чтобы при сборке не перепутать крышки шатунов, на шатуне и его крышке (сбоку) имеется клеймо номера цилиндра, в который они устанавливаются.
При сборке цифры на шатуне и крышке должны находиться на одной стороне.
Извлекаем поршень с шатуном из блока цилиндров (см. Замена вкладышей коленчатого вала).

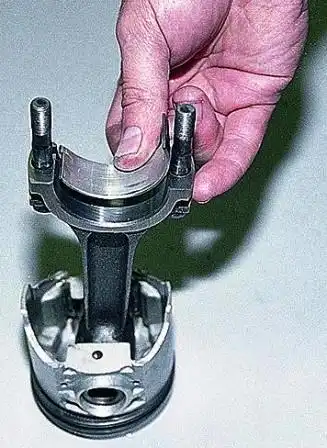

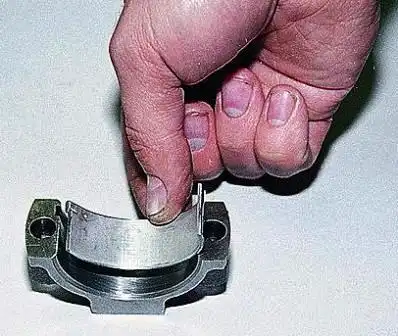

В крышках шатунов установлены сталеалюминевые вкладыши.
От проворачивания их удерживают замки, входящие в прорези постелей.

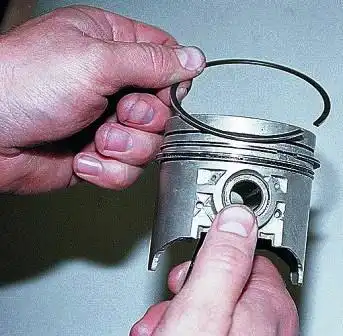

Зажимаем шатун в тиски и, разжимая, снимаем верхнее компрессионное кольцо

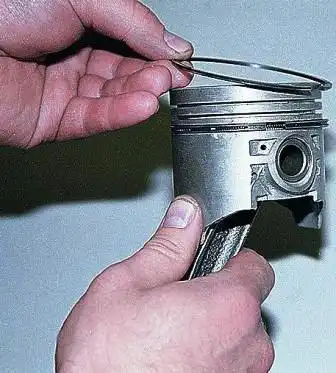

Снимаем нижнее компрессионное кольцо.
При их последующей установке метка «ВЕРХ» или «ТОР» должна быть направлена к днищу поршня.

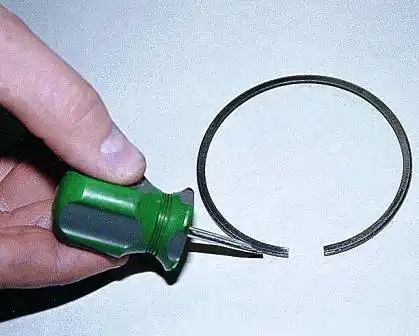

Надписи на кольце может и не быть, но нижнее компрессионное кольцо всегда устанавливается фаской вниз

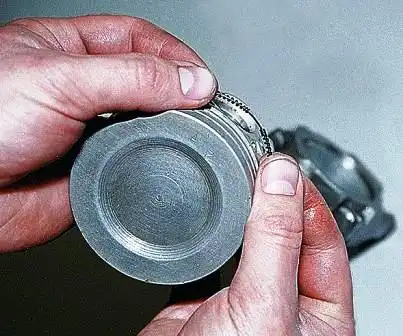

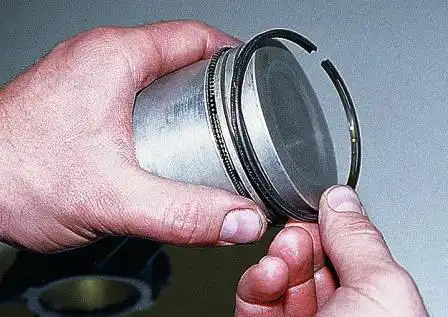

Снимаем маслосъемное кольцо
Снимаем расширитель маслосъемного кольца

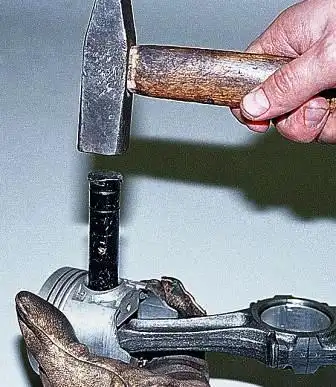

Установив поршень на деревянную оправку с отверстием или удерживая на весу, выбиваем палец.
Собираем шатунно-поршневую группу в обратной последовательности.

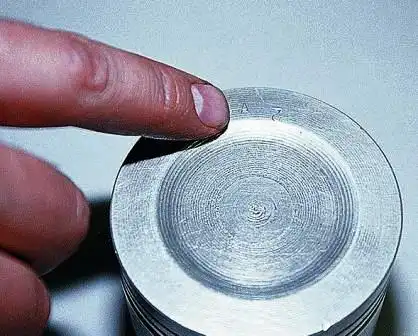

Подбираем новый поршень. Класс поршня обозначается буквой, а категория пальца – цифрой.
Зазор между поршнем и цилиндром у новых деталей составляет 0,05–0,07 мм.
При износе максимально допустимый зазор – 0,15 мм.
Правильно подобранный, смазанный моторным маслом палец должен входить в отверстия поршня под усилием большого пальца руки и не выпадать из поршня в вертикальном положении.

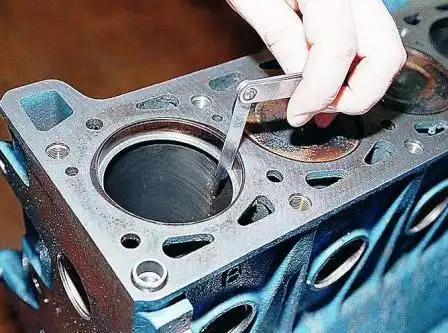

Установив кольцо в цилиндр, набором щупов проверяем зазор в его замке.
Он должен быть 0,25–0,40 мм для всех колец.
Если зазор повышенный, необходимо заменить кольца.

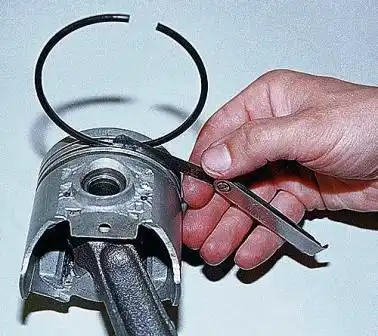

Зазор между кольцом и канавкой поршня проверяем также набором щупов.
Для верхнего компрессионного кольца он должен быть 0,045–0,077, нижнего – 0,025–0,057, маслосъемного – 0,020–0,052 мм.
Предельно допустимый зазор при износе – 0,15 мм.

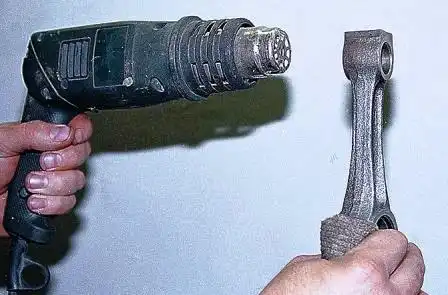

Разогреваем верхнюю головку шатуна до 240°С, зажав его в тисках.
Палец можно предварительно охладить в морозильной камере.

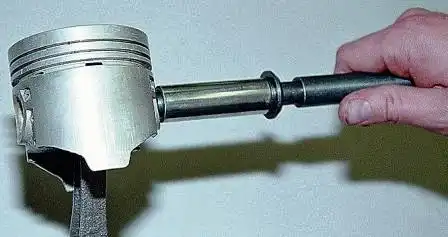

Надеваем на шатун поршень и при помощи оправки быстро запрессовываем палец.

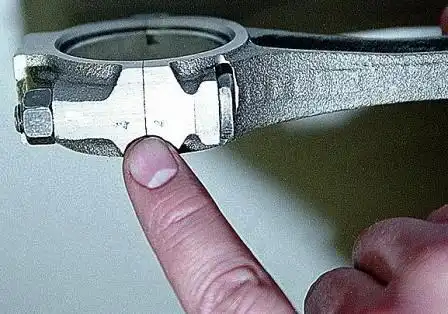

Цифры на шатуне и его крышке, указывающие номер цилиндра, должны находиться с одной стороны и совпадать.
Устанавливаем в поршневые канавки кольца, затем ориентируем их следующим образом:
замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого пальца;
замок нижнего компрессионного кольца разворачиваем относительно замка верхнего кольца в противоположную сторону;
замок маслосъемного кольца ставим на 90° относительно замков других колец.
При этом стык его расширителя должен находиться с противоположной стороны замка самого кольца.

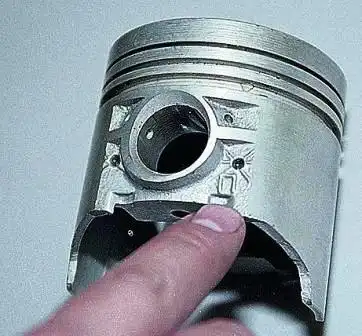

Метка «П» на поршне должна быть направлена к передней части блока цилиндров.
