Контроллер Niva Chevrolet (электронный блок управления), расположенный под панелью приборов с правой стороны, представляет собой управляющий центр системы впрыска топлива

Он непрерывно обрабатывает информацию от различных датчиков и управляет системами, влияющими на токсичность отработавших газов и на эксплуатационные показатели автомобиля.

В контроллер поступает следующая информация:

– о положении и частоте вращения коленчатого вала;

– о массовом расходе воздуха двигателем;

– о температуре охлаждающей жидкости;

– о положении дроссельной заслонки;

– о содержании кислорода в отработавших газах;

– о наличии детонации в двигателе;

– о напряжении в бортовой сети автомобиля;

– о скорости автомобиля;

– о положении распределительного вала (в системе с последовательным распределенным впрыском топлива);

– о запросе на включение кондиционера (если он установлен на автомобиле).

На основе полученной информации контроллер управляет следующими системами и приборами:

– топливоподачей (форсунками и электробензонасосом);

– системой зажигания;

– регулятором холостого хода;

– адсорбером системы улавливания паров бензина;

– вентиляторами системы охлаждения двигателя;

– муфтой компрессора кондиционера (если он есть на автомобиле);

– системой диагностики.

Контроллер включает выходные цепи (форсунки, различные реле и т.д.) путем замыкания их на «массу» через выходные транзисторы контроллера.

Единственное исключение – цепь реле топливного насоса. Только на обмотку этого реле контроллер подает напряжение +12 В.

Контроллер имеет встроенную систему диагностики. Он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу «CHECK ENGINE».

Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

В контроллере имеется три вида памяти: оперативное запоминающее устройство (ОЗУ), однократно программируемое постоянное запоминающее устройство (ППЗУ) и электрически программируемое запоминающее устройство (ЭПЗУ).

Оперативное запоминающее устройство – это «блокнот» контроллера.

Микропроцессор контроллера использует его для временного хранения измеряемых параметров, для расчетов и для промежуточной информации.

Микропроцессор может по мере необходимости вносить в него данные или считывать их.

Микросхема ОЗУ смонтирована на печатной плате контроллера. Эта память энергозависима и требует бесперебойного питания для сохранения.

При прекращении подачи питания содержащиеся в ОЗУ диагностические коды неисправностей и расчетные данные стираются.

Программируемое постоянное запоминающее устройство (ППЗУ).

В ППЗУ находится общая программа, в которой содержится последовательность рабочих команд (алгоритмы управления) и различная калибровочная информация.

Эта информация представляет собой данные управления впрыском, зажиганием, холостым ходом и т.п., которые зависят от массы автомобиля, типа и мощности двигателя, от передаточных отношений трансмиссии и других факторов. ППЗУ называют еще запоминающим устройством калибровок.

Контроллер Niva Chevrolet

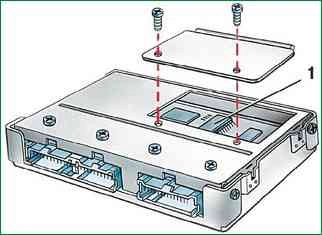

Рис. 1. Контроллер: 1 – программируемое постоянное запоминающее устройство (ППЗУ)

Содержимое ППЗУ не может быть изменено после программирования.

Эта память не нуждается в питании для сохранения записанной в ней информации, которая не стирается при отключении питания, т.е. эта память является энергонезависимой. ППЗУ устанавливается в панельке на плате 1 контроллера (рис. 1) и может выниматься из контроллера и заменяться.

ППЗУ индивидуально для каждой комплектации автомобиля, хотя на разных моделях автомобилей может быть применен один и тот же унифицированный контроллер.

Поэтому при замене ППЗУ важно установить правильный номер модели и комплектации автомобиля. А при замене дефектного контроллера необходимо оставлять прежнее ППЗУ (если оно исправно).

Электрически программируемое запоминающее устройство используется для временного хранения кодов-паролей противоугонной системы автомобиля (иммобилизатора).

Коды-пароли, принимаемые контроллером от блока управления иммобилизатором (если он имеется на автомобиле), сравниваются с кодами, хранимыми в ЭПЗУ, и при этом разрешается или запрещается пуск двигателя. Эта память энергонезависима и может храниться без подачи питания на контроллер.
