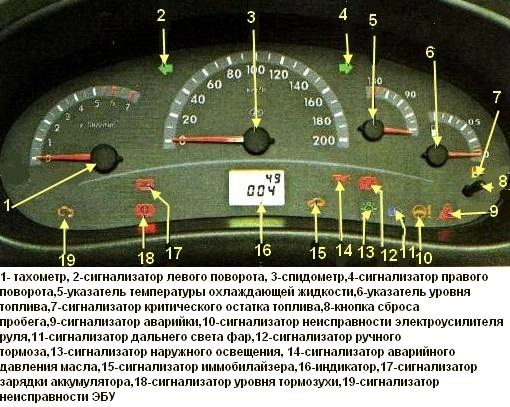

Обычно комбинацию приборов снимают при снятии панели приборов а также при замене лампочек подсветки или при ремонте самой комбинации.
Снятие и установка комбинации приборов
Для работы нужно отвертки с различными лезвиями.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Опустите рулевую колонку вниз до упора, снимите рулевое колесо
Отжав от фиксаторов опускаем крышку блока предохранителей и реле
Выворачиваем четыре винта крепления щитка панели приборов
Снимаем щиток с панели приборов (для наглядности работы выполнены с частичной разборкой рулевой колонки)
Выворачиваем два винта крепления комбинации приборов к панели приборов
Извлекаем панель
Подденьте и поверните фиксатор колодки жгута проводов панели приборов
Отсоединив колодку от выводов комбинации приборов, снимите комбинацию приборов с автомобиля
Устанавливаем комбинацию приборов в порядке, обратном снятию.
При подключении жгута проводов к выводам комбинации приборов соблюдайте осторожность — не повредите контактные выводы
Замена контрольных ламп и лампочек подсветки приборов
Вам потребуются: пинцет, торцовый ключ «на 6».
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снимите комбинацию приборов.
Поверните против часовой стрелки патрон с заменяемой лампой и извлеките его из установочного гнезда.
Выньте лампу из патрона.
Установите лампу в порядке, обратном снятию.
Поверните против часовой стрелки патрон с лампой подсветки индикатора маршрутного компьютера
и извлеките его из установочного гнезда.
Лампу подсветки индикатора маршрутного компьютера поставляют в запасные части в сборе с патроном.
Установите новый патрон с лампой в порядке, обратном снятию.
