Тормозной механизм переднего колеса – дисковый вентилируемый, с однопоршневой плавающей скобой.
Плавающая скоба переднего тормозного механизма включает в себя суппорт и колесный цилиндр, стянутые между собой двумя винтами
Двумя болтами цилиндр крепится к направляющим пальцам, установленным в отверстиях направляющей колодок.
Тормозные колодки поджаты пружинами к пазам направляющей колодок.
В цилиндре установлен поршень с резиновым уплотнительным кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.
Замена колодок тормозов передних колес
Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки.
Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.
Если уровень жидкости в бачке гидропривода тормозов находится на отметке МАХ, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.
Снимаем переднее колесо.
Пассатижами отгибаем края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу суппорта.

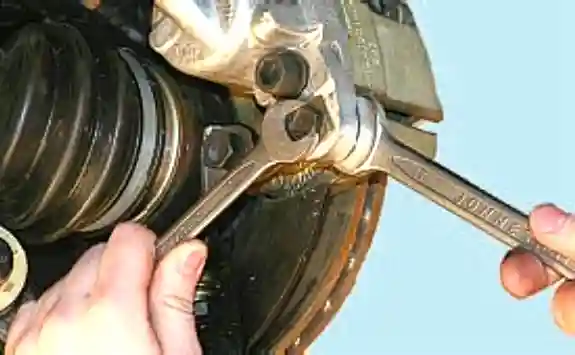

ключом на 13 отворачиваем болт, удерживая направляющий палец ключом на 17.
Вынимаем болт со стопорной пластиной.

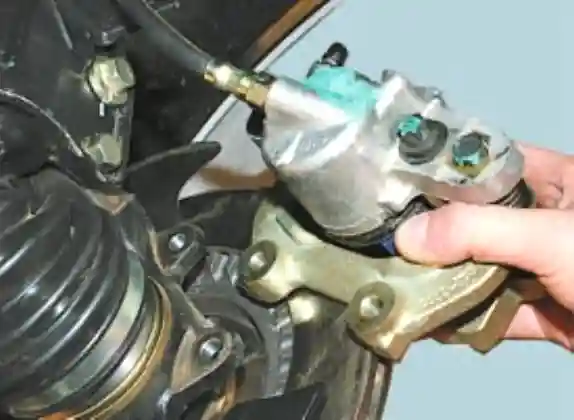

Поднимаем скобу
Вынимаем тормозные колодки из их направляющей.
Очищаем от грязи и коррозии посадочные места колодок в суппортах и направляющей колодок.
Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра — выполнить эту операцию можно разными способами.
Раздвижными пассатижами утапливаем поршень в цилиндр
При другом способе устанавливаем на место внутреннюю колодку и опускаем скобу в рабочее положение.
Вставив через отверстие суппорта отвертку или монтажку, и опираясь ею о тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр.
После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.
Проверяем уровень в бачке.
Замена шланга тормозов переднего колеса
Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке.
Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется шланг.

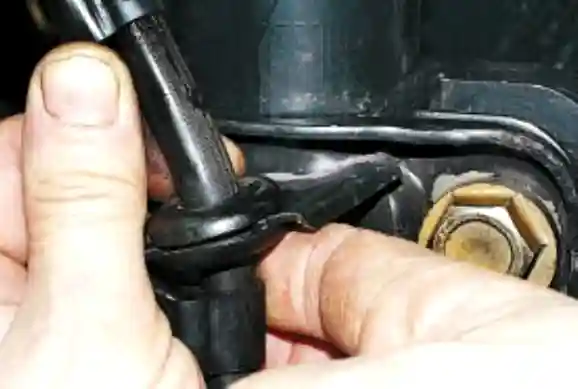

Выводим муфту шланга из держателя амортизаторной стойки.
Удерживая верхний наконечник шланга ключом на 15, специальным ключом на 10 отворачиваем штуцер тормозной трубки.
Выводим наконечник шланга из отверстия кронштейна кузова.
Во избежание утечки тормозной жидкости надеваем на тормозную трубку резиновый колпачок штуцера прокачки тормозного механизма
Ключом на 15 выворачиваем нижний наконечник шланга из цилиндра.
Снимаем шланг
Соединение нижнего наконечника шланга с цилиндром уплотнено медной шайбой
Устанавливаем шланг в обратной последовательности. При установке шланг не должен быть перекручен.
Для контроля перекручивания шланга на нем нанесены две линии желтого цвета.
После монтажа шланга прокачиваем гидропривод тормозной системы
Замена цилиндра тормозного механизма переднего колеса
Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке.
Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр.
Снимаем шланг тормозного механизма, как описано выше
Расконтриваем болты крепления цилиндра к направляющим пальцам скобы и отворачиваем болт крепления цилиндра к нижнему направляющему пальцу, как описано выше

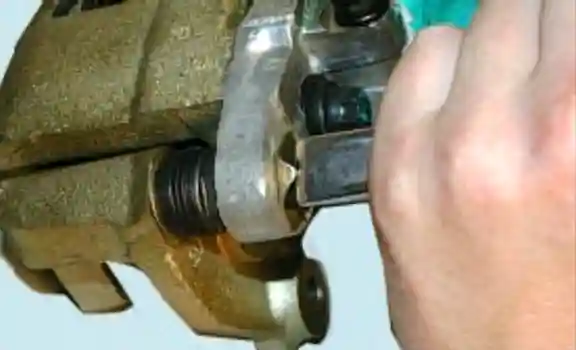

Накидным ключом на 13 отворачиваем болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17
Снимаем скобу тормозного механизма
Зубилом или шлицевой отверткой отгибаем усики стопорных шайб
Ключом на 13 выкручиваем два болта крепления суппорта, придерживая вторым ключом на 17 направляющие пальцы за шестигранники
Снимаем суппорт в сборе с рабочим цилиндром

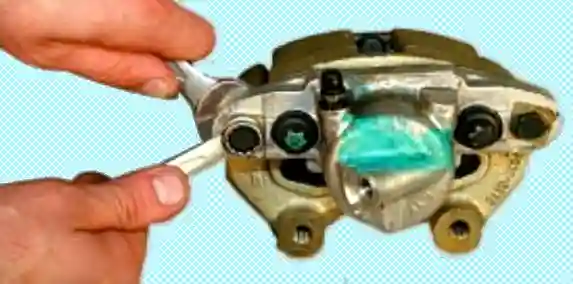

Снятие рабочего цилиндра в сборе с суппортом показываем на снятом тормозном механизме
Снять рабочий цилиндр можно и при установленном на автомобиле тормозном механизме
Ключом Torx E14 выкручиваем два болта крепления цилиндра к суппорту

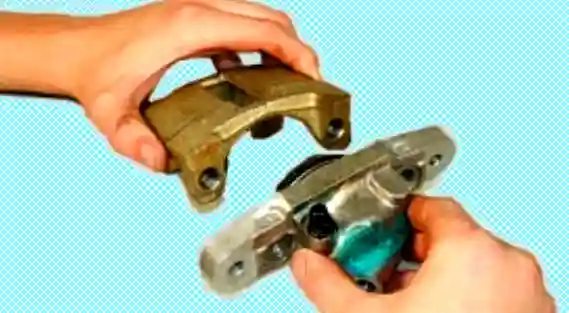

Снимаем колесный цилиндр с суппорта

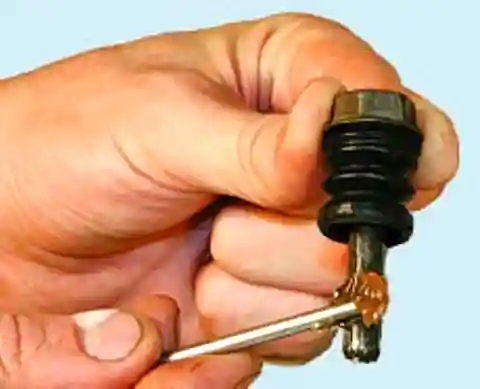

Проверяем состояние защитных чехлов направляющих пальцев
Смазываем направляющие пальцы смазкой УНИОЛ-1
Устанавливаем рабочий цилиндр в обратном порядке
После сборки прокачиваем гидропривод тормозов
Замена диска тормозного механизма переднего колеса
Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке. Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется диск.

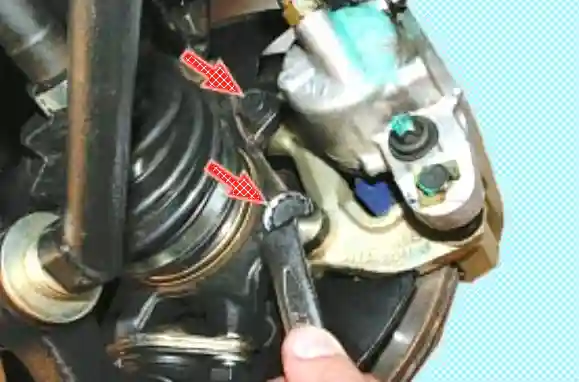

Накидным ключом на 17 отворачиваем два болта крепления направляющей колодок к поворотному кулаку.
Снимаем с тормозного диска направляющую колодок в сборе со скобой и колодками.

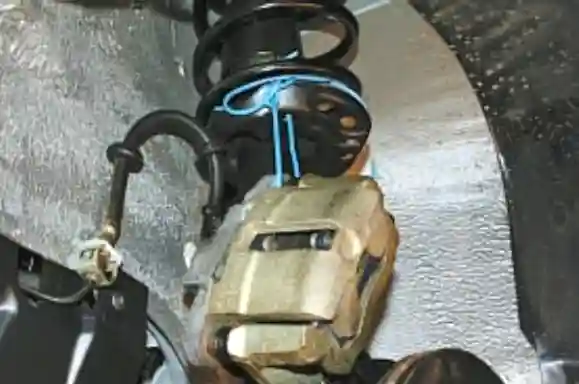

Во избежание натяжения тормозного шланга подвязываем скобу проволокой или шнуром к пружине передней подвески.

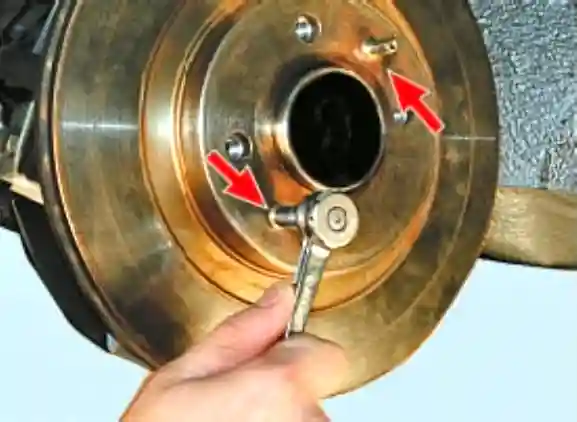

Накидным головкой на 7 отворачиваем два направляющих штифта.

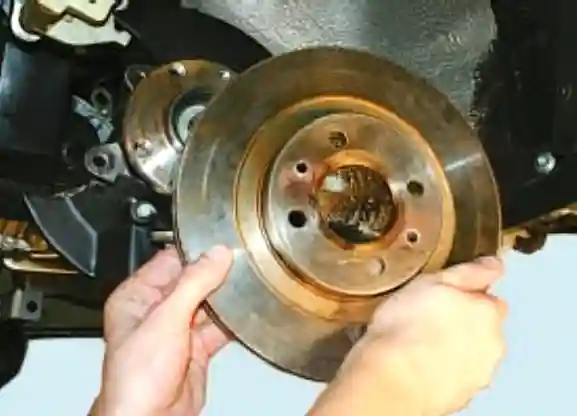

Снимаем тормозной диск. В случае затруднения при снятии диска сбиваем его молотком
При необходимости снятия щита тормозного диска ключом на 10 отворачиваем три болта крепления щита к поворотному кулаку
Снимаем щит тормозного диска
Устанавливаем щит и тормозной диск в обратной последовательности.
