Для снятия рулевой колонки нужно снимать подушку безопасности водителя, рулевое колесо и кожух рулевой колонки
Поэтому будем рассматривать весь процесс поэтапно
Снятие рулевой колонки
Подготавливаем автомобиль для выполнения работы
Отключаем минусовую клемму аккумулятора.

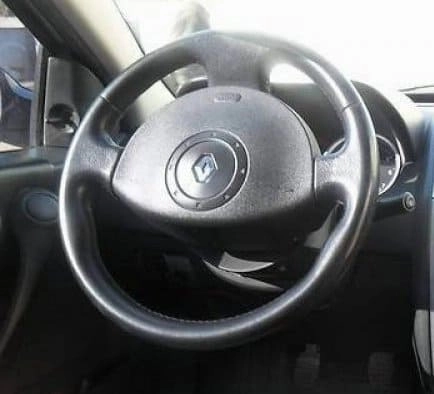

Установите рулевое колесо как показано на фото
Снимаем модуль подушки безопасности водителя - Снятие подушек безопасности Рено Меган 2

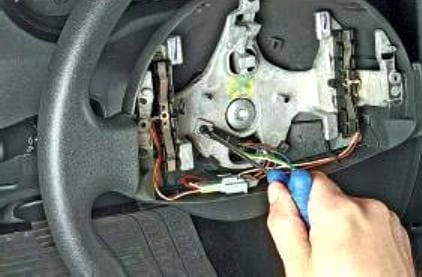

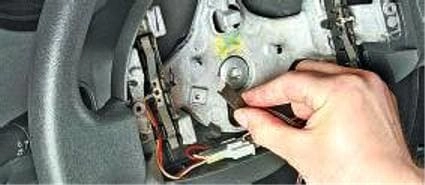

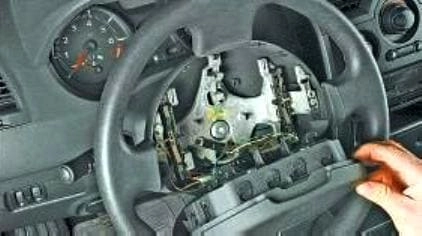

Выкручиваем винт крепления провода массы к рулевому колесу
Снимаем наконечник провода массы

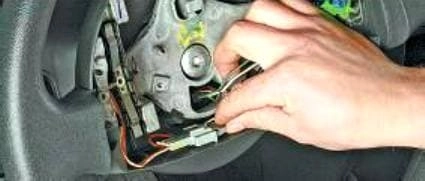

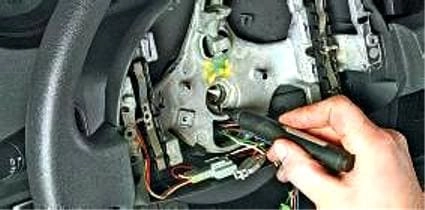

Отжимаем фиксатор колодки проводов выключателя звукового сигнала
Разъединяем колодку звукового сигнала

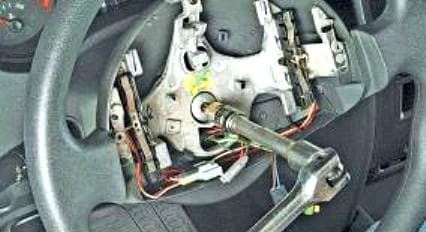

Выкручиваем болт крепления рулевого колеса, удерживая руль от проворачивания.
Маркером наносим метку положения ступицы рулевого колеса относительно вала.
После этого опять вкручиваем болт на несколько оборотов.
Резкими ударами обеих рук с обратной стороны руля, сбиваем рулевое колесо со шлицов вала.

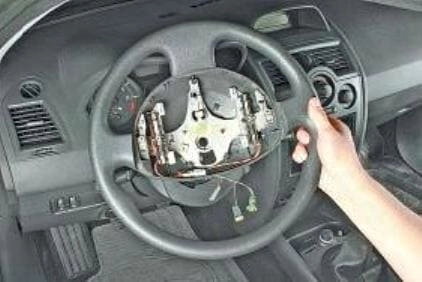

Выкручиваем болт крепления руля и снимаем руль.
Снимаем кожух рулевой колонки для этого:

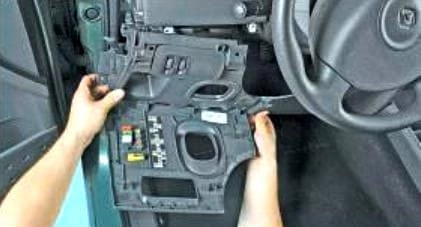

Снимаем левую облицовку панели приборов – Замена приборной доски Renault Megane II

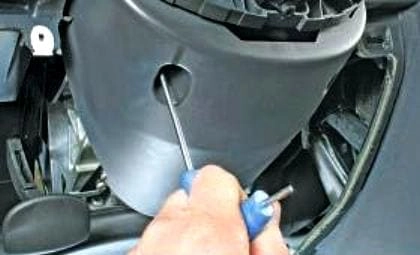

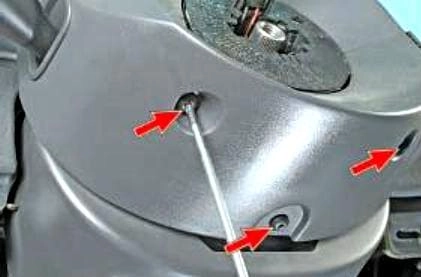

Выкручиваем три винта крепления нижней задней и верхней частей кожуха рулевой колонки

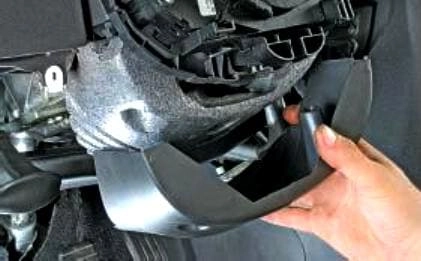

Снимаем нижнюю заднюю часть
Снимаем верхнюю часть кожуха колонки
Выкручиваем два винта крепления нижней передней части кожуха

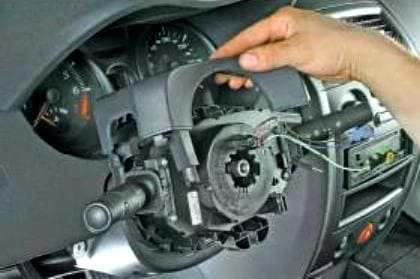

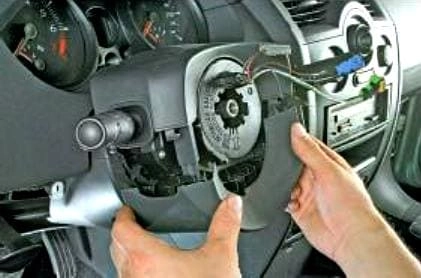

Снимаем кожух рулевой колонки

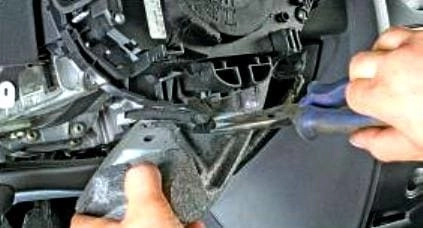

Снимаем с энергопоглощающего элемента держатель жгута проводов подрулевых переключателей, выключателя звукового сигнала и модуля подушки безопасности водителя
Снимаем энергопоглащающий элемент с рулевой колонки
Приступаем к снятию рулевой колонки.
Для этого снимаем модуль подушки безопасности, как описано в статье – «Снятие подушек безопасности Рено Меган 2».
Снимаем рулевое колесо и кожух рулевой колонки, как описано выше.

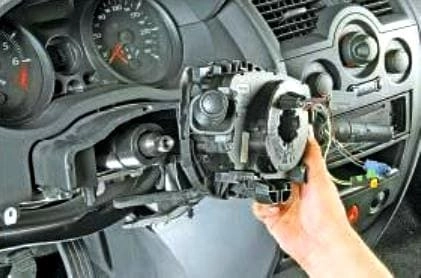

Отводим подрулевые переключатели от рулевой колонки на длину проводов

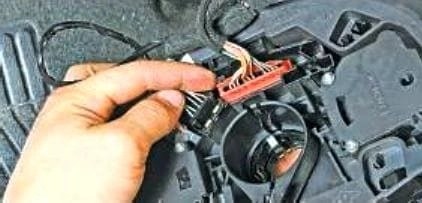

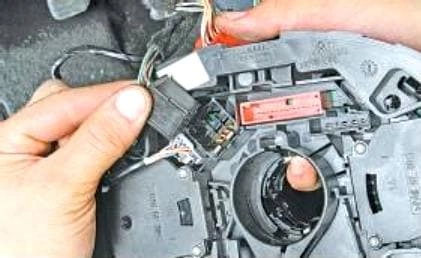

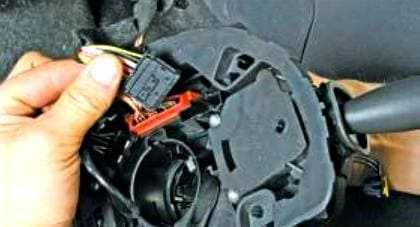

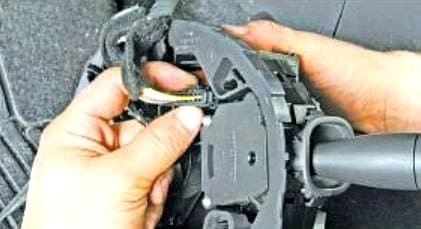

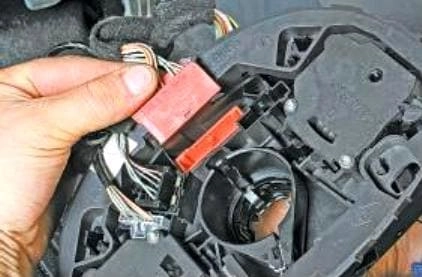

Отжимаем фиксатор колодки жгута проводов правого переключателя
Отсоединяем колодку от держателя подрулевых переключателей
Отжимаем фиксатор колодки проводов от модуля подушки безопасности
Отсоединяем колодку от корпуса подрулевых переключателей

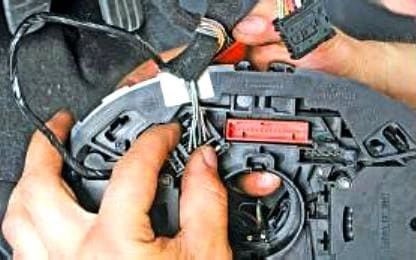

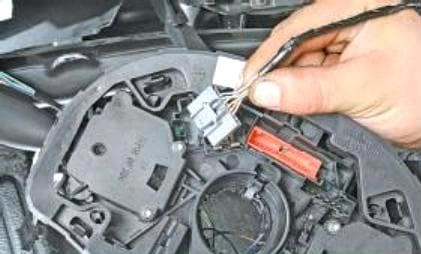

Отжимаем фиксатор колодки проводов левого переключателя
Отсоединяем колодку от корпуса подрулевых переключателей
Снимаем колодку жгута проводов управления аудиосистемой с корпуса подрулевых переключателей

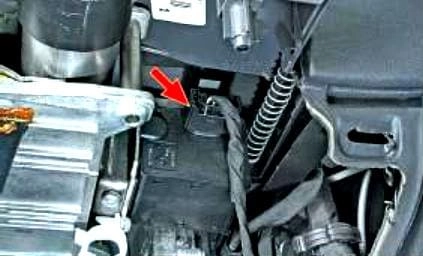

Отсоединяем колодку проводов запорного механизма противоугонного устройства рулевой колонки

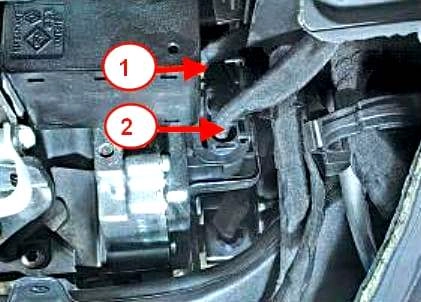

Отсоединяем колодку 1 проводов блока управления электроусилителем и колодку 2 проводов моторедуктора электроусилителя

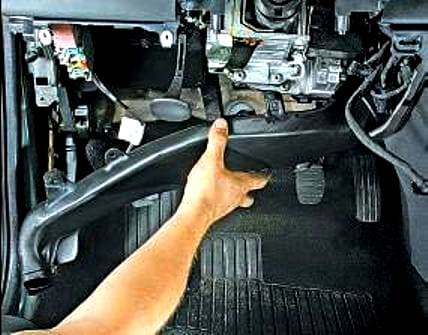

Снимаем воздуховод отопителя

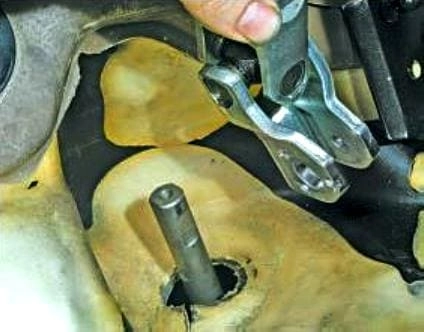

Снимаем нижний карданный шарнир промежуточного вала с вала шестерни рулевого механизма

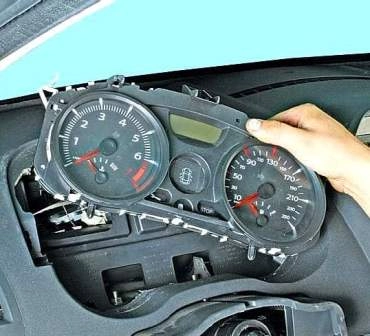

Снимаем комбинацию приборов - статья: Щиток приборов замена Renault Megane II

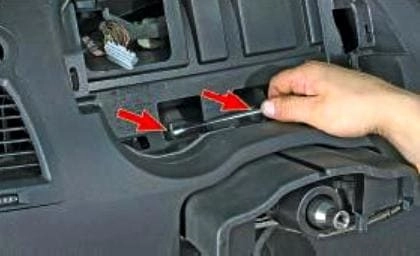

Откручиваем две гайки крепления рулевой колонки к панели приборов

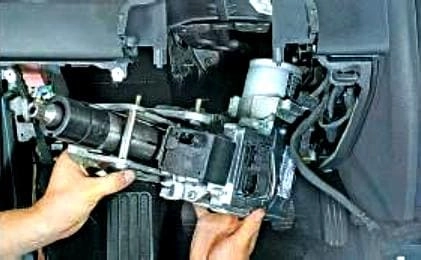

Снимаем рулевую колонку с автомобиля
Выворачиваем стяжной болт клеммового соединения верхнего карданного шарнира промежуточного вала

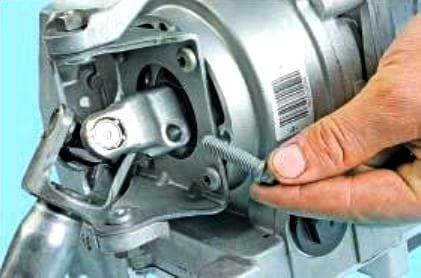

Вынимаем стяжной болт из отверстия

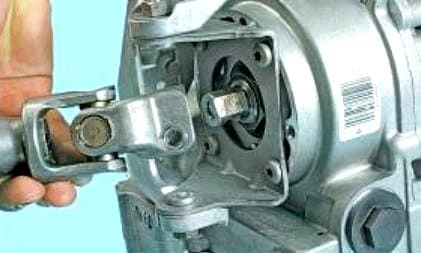

Отсоединяем клеммовое соединение верхнего карданного шарнира от рулевого вала

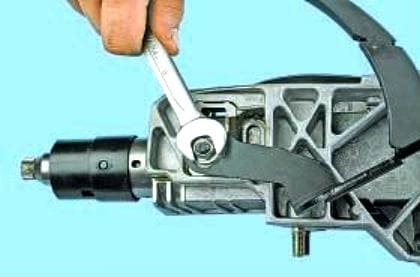

Откручиваем гайку крепления рычага регулировки положения рулевой колонки

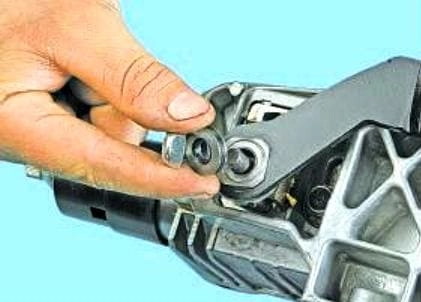

Снимаем гайку и упорную шайбу

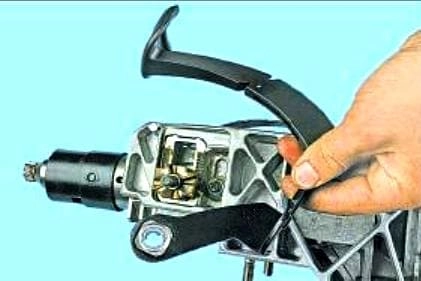

Снимаем рычаг регулировки положения рулевой колонки

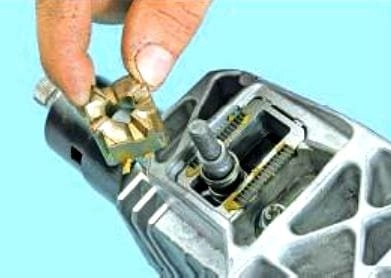

Снимаем кулачковую шайбу

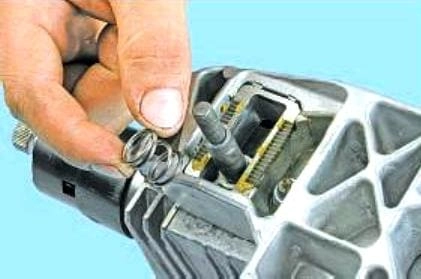

Извлекаем пружину

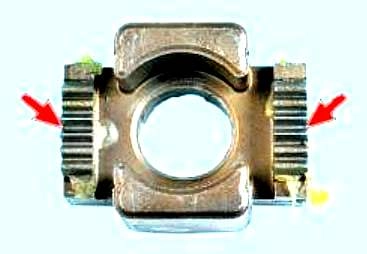

При износе зубцов кулачковой шайбы, заменяем ее
Устанавливаем после ремонта все детали в обратной последовательности.
Установка
Установка производится в порядке, обратном снятию.
Рулевое колесо должно свободно заходить в шлицы (шлицы имеют направляющие участки).
Старайтесь не повредить шлицы ориентирующих участков. Обязательно заменяйте болт крепления после каждого снятия рулевого колеса.
Обязательно заменяйте болт и эксцентриковую гайку вилки карданного шарнира после каждого снятия.
На новой рулевой колонке установлена эксцентриковая гайка вилки карданного шарнира рулевого вала.

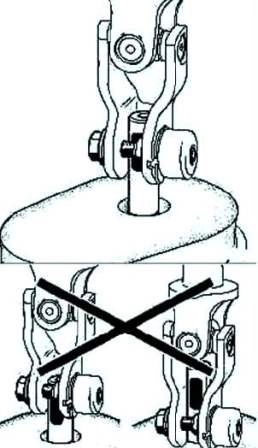

Соблюдайте направление установки болта и эксцентриковой гайки вилки карданного шарнира рулевого вала (рис. 45).
Заверните эксцентриковую гайку и болт.
Зафиксируйте гайку клеммного соединения в гнезде (отверстие на вилке карданного шарнира рулевого вала).
Затяните требуемым моментом:
- – гайки крепления рулевой колонки (21 Нм);
- – болт клеммного соединения вилки карданного шарнира рулевого вала (21 Нм).
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
Проведите полную проверку при помощи диагностического прибора.
Удалите из памяти неисправности, которые появились в результате выполнения работ, диагностическим прибором.
