Перед началом работ установить автомобиль на рабочее место, затормозить стояночным тормозом
Выключить зажигание
Отсоединить клемму провода "массы" от аккумуляторной батареи
В схеме БУСНПБ имеется аварийный запас электроэнергии.
С целью разряда конденсаторов после выключения зажигания необходимо выждать не менее 10 секунд перед выполнением работ.
Снятие модуля подушки безопасности водителя
Установить передние колеса в положение прямолинейного движения автомобиля.
Верхние спицы рулевого колеса должны располагаться в горизонтальном положении.
Открыть левую переднюю дверь.

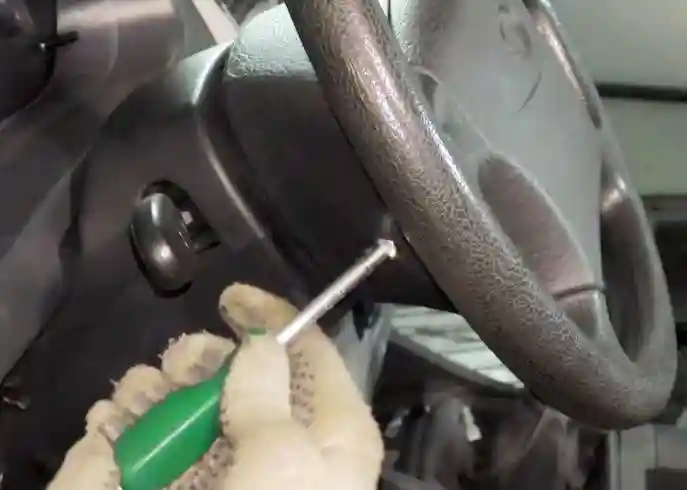

Находясь снаружи автомобиля, сбоку от рулевого колеса, провернуть рулевое колесо на 180 градусов и отвернуть правый болт, рисунок 2, крепления модуля газогенераторного к рулевому колесу.
Вернуть рулевое колесо в первоначальное положение и отвернуть левый болт крепления модуля газогенераторного.

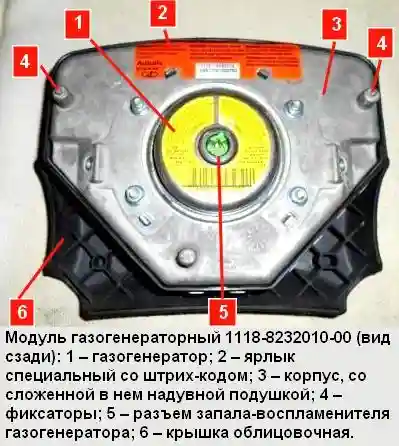

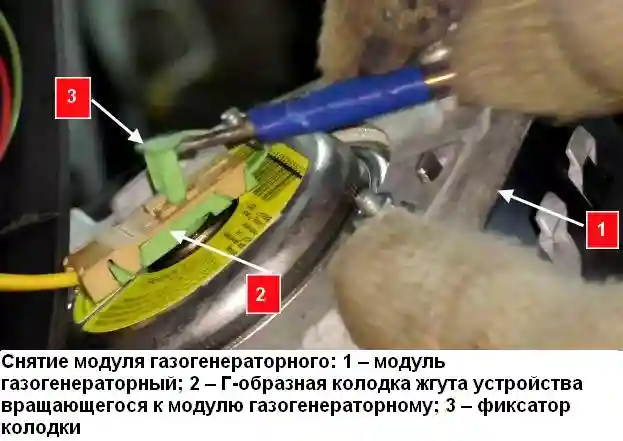

Отсоединить модуль 1, рисунок 3, от рулевого колеса 4, не подвергая при этом натяжению жгут колодки 2.
Плоской отверткой вывести из колодки 2 фиксатор 3, затем, не прилагая дополнительных боковых усилий, отсоединить колодку 2 от модуля 1 и снять модуль газогенераторный.
Не сработавший модуль газогенераторный положить на плоскую поверхность облицовочной крышкой вверх.
При оплавлении Г-образной колодки 2 в случае демонтажа сработавшего модуля газогенераторного отсоединение модуля произвести обрезкой жгута колодки 2.
Установка МНПБВ
Перед установкой модуля газогенераторного визуально убедиться в отсутствии механических повреждений и наличии ярлыка со штрих-кодом и идентифицирующим номером на модуле газогенераторном.
При установке нового модуля газогенераторного оторвать часть ярлыка 2, рисунок 4, со штрих-кодом с модуля газогенераторного и вклеить его в раздел "Особые отметки" сервисной книжки, указав дату установки и пробег автомобиля, причину замены.
Находясь снаружи автомобиля сбоку от рулевого колеса, подвести модуль газогенераторный к месту установки в рулевом колесе, без приложения боковых усилий вставить Г-образную колодку 2, рисунок 3, в разъем модуля газогенераторного 1 до получения характерного фиксирующего щелчка.
Вставить фиксатор 3 в колодку 2 до характерного щелчка.
До установки фиксатора в Г-образную колодку модуль надувной подушки безопасности находится в транспортном положении, контакты разъема запала-воспламенителя шунтированы.
Установить модуль газогенераторный в рулевое колесо, совмещая фиксаторы 4, рисунок 2, на корпусе 3 модуля газогенераторного с ответными отверстиями 2, рисунок 5, на кронштейне 1 рулевого колеса.
Провернуть рулевое колесо на 180 градусов и завернуть правый болт, рисунок 7, крепления модуля газогенераторного, вернуть рулевое колесо в первоначальное положение и завернуть левый болт крепления модуля газогенераторного.
Затянуть болты крепления модуля газогенераторного. Момент затяжки болтов от 6,4 до 9,6 Нм (от 0,7 до 0,9 кгс.м).
Снятие соединителя с устройством вращающимся
Снять МНПБВ.
Отвернуть два винта 7, рисунок 1, и два винта 8 и снять кожух 1 облицовочный верхний.
Отвернуть три винта 9 и снять кожух 6 облицовочный нижний в сборе с вкладышем 10 нижнего кожуха.
Снять с выключателя зажигания уплотнительное кольцо 5.

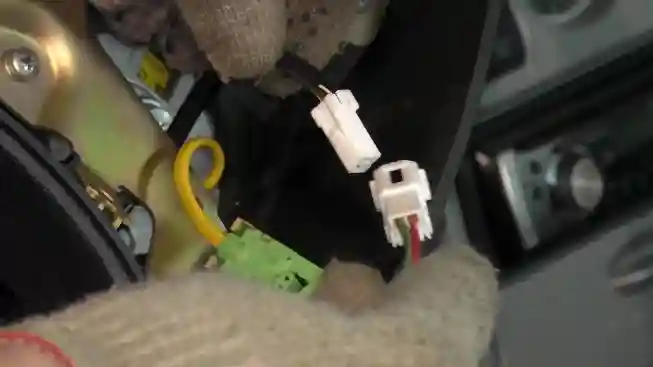

Отсоединить колодку 1, рисунок 9, жгута устройства вращающегося от колодки 2 жгута включателя звукового сигнала.
Установить передние колеса в положение прямолинейного движения автомобиля.
Верхние спицы рулевого колеса должны располагаться в горизонтальном положении.
Отвернуть гайку 3 крепления рулевого колеса и снять рулевое колесо с вала рулевого управления, пропустив при этом колодки 1 и 4 через отверстие в ступице рулевого колеса.

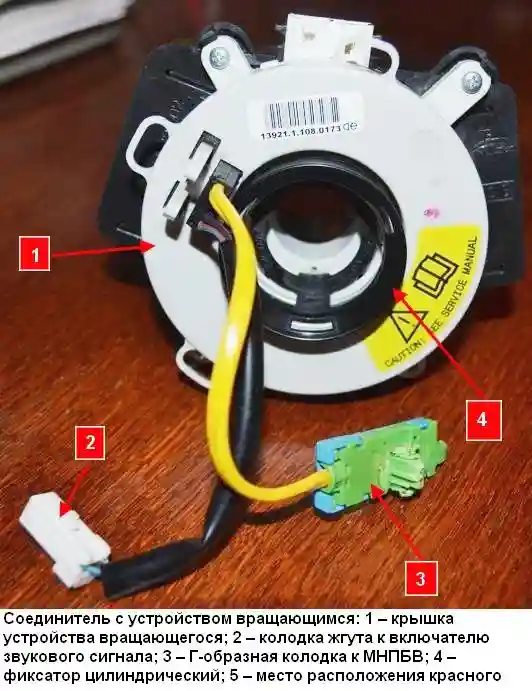

После снятия рулевого колеса исключить осевое перемещение фиксатора цилиндрического 4, рисунок 8.
Для исключения поломки не вращать крышку 1 устройства вращающегося, так как оно автоматически фиксируется.
Извлечь из соединителя переключатели стеклоочистителей и световой сигнализации.
Отсоединить колодки жгута панели приборов от соединителя.
Ослабить болт крепления и снять с вала рулевого управления соединитель с устройством вращающимся.
Установка соединителя с устройством вращающимся
Перед установкой рейка рулевого механизма должна находиться в среднем положении, передние колеса при этом должны быть в положении прямолинейного движения автомобиля.
Установить на вал рулевого управления соединитель с устройством вращающимся, болт крепления соединителя не затягивать.

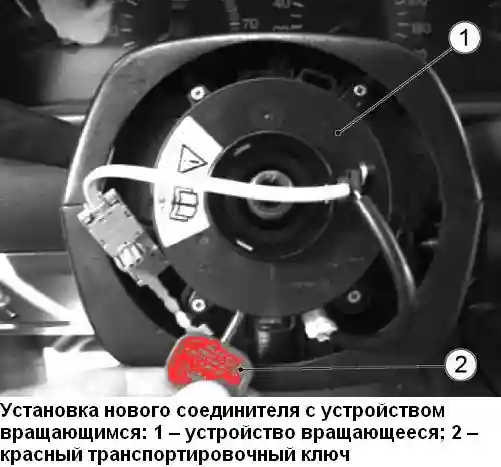

При установке нового соединителя с устройством вращающимся удалить из устройства вращающегося 1, рисунок 10, красный транспортировочный ключ 2, фиксирующий подвижный элемент устройства в среднем положении, повернув его вокруг своей оси на 90°+30° .
Продеть в правое отверстие ступицы рулевого колеса колодки 1 и 4, рисунок 9, устройства вращающегося и установить на вал рулевого управления рулевое колесо.
При этом верхние спицы рулевого колеса должны находиться в горизонтальном положении.
Завернуть и затянуть гайку 3 крепления рулевого колеса. Момент затяжки гайки от 31,4 до 51,0 Нм (от 3,2 до 5,1 кгс.м).
Переместить вдоль оси вала рулевого управления соединитель с устройством, вращающимся вплотную к ступице рулевого колеса и после этого переместить в обратном направлении на 2-3 мм.
Завернуть болт крепления соединителя.
Присоединить колодку 1, рисунок 9, жгута устройства вращающегося к колодке 2 жгута включателя звукового сигнала.
Присоединить колодки жгута панели приборов к соединителю.
Установить в соединитель переключатели стеклоочистителей и световой сигнализации.
Установить на выключатель зажигания уплотнительное кольцо 5, рисунок 1.
Установить кожух 6 облицовочный нижний в сборе с вкладышем 10 нижнего кожуха и закрепить его винтами 9.
Установить кожух 1 облицовочный верхний и закрепить его с кожухом 6 облицовочным нижним винтами 6 и 8.
Вращая рулевое колесо вправо и влево до упора, убедиться в отсутствии заеданий, стуков и в плавности вращения, а также в работоспособности сброса рычага указателей поворота.
Покачивая за рулевое колесо убедиться в отсутствии радиального и осевого люфтов рулевого колеса.
Установить МНПБВ.
Снятие блока управления СНПБ

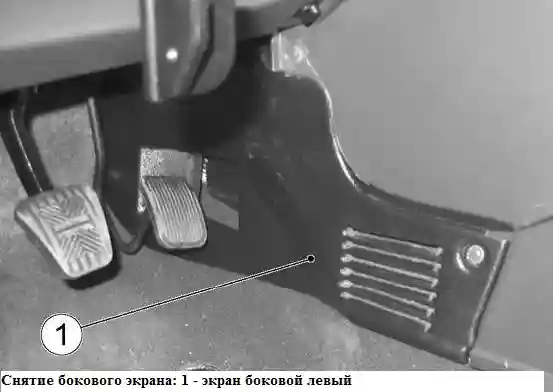

Отвернуть винты крепления и снять экран 1, рисунок 11, боковой левый и экран боковой правый.
Отогнуть коврик пола, освободив доступ к колодке 1, рисунок 12.
Нажать на фиксатор 2 и, не отсоединяя колодки от разъема БУСНПБ, отвести рычаг 3, как показано на рисунке 12, обеспечив тем самым автоматическое отсоединение колодки 1 от разъема блока управления СНПБ.
Отогнуть коврик пола со стороны экрана бокового правого, отвернуть гайки 1, рисунок 13, крепления блока 2 управления СНПБ и снять БУСНПБ.
Установка блока управления СНПБ
Установку блока управления производить в порядке обратном снятию.
При установке БУСНПБ стрелка 4, рисунок 13, на крышке блока должна быть направлена по ходу движения автомобиля. Момент затяжки гаек крепления БУСНПБ от 6,4 до 9,6 Н.м (от 0,64 до 0,96 кгс.м).
Блок управления СНПБ поставляется в запасные части в заблокированном состоянии.
После замены блока управления его необходимо разблокировать.
Снятие МНПБП

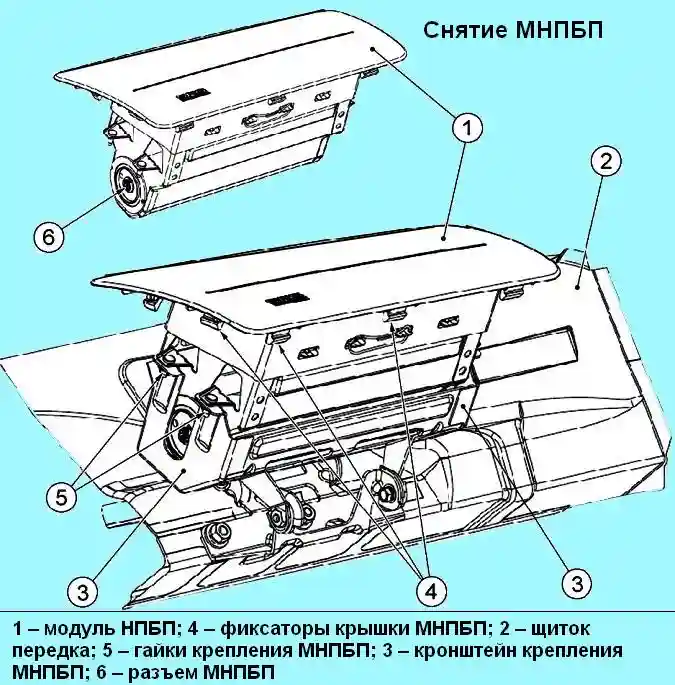

Снять крышку вещевого ящика. Отвернуть гайки 5, рисунок 14, крепления модуля 1 к кронштейну 3.
Через проем вещевого ящика, поочередно воздействуя на фиксаторы 4 облицовочной крышки МНПБП, подавая снизу, извлечь МНПБП из панели приборов.
Не подвергая натяжению жгут проводов к МНПБП, плоской отверткой вывести из Г- образной колодки, присоединенной к разъему 6 МНПБП, фиксатор, затем, не прилагая дополнительных боковых усилий, отсоединить Г-образную колодку от модуля и снять модуль НПБП.
Не сработавший модуль НПБП положить на плоскую поверхность облицовочной крышкой вверх.
В случае демонтажа сработавшего модуля НПБП проверить исправность жгута проводов к модулю НПБП.
При обнаружении повреждения колодки к модулю НПБП, обрыва или короткого замыкания проводов к модулю НПБП жгут заменить.
Установка МНПБП
Перед установкой МНПБП визуально убедиться в отсутствии механических повреждений и наличии ярлыка со штрих-кодом и идентифицирующим номером на модуле.
При установке нового модуля НПБП оторвать часть ярлыка со штрих-кодом с модуля и вклеить его в раздел "Особые отметки" сервисной книжки, указав дату установки и пробег автомобиля, причину замены.
Находясь в автомобиле, подвести модуль НПБП к месту установки в панели приборов, без приложения боковых усилий вставить Г-образную колодку жгута проводов панели приборов в разъем 6 модуля НПБП до получения характерного фиксирующего щелчка.
Вставить фиксатор в Г-образную колодку до характерного щелчка.
До установки фиксатора в Г-образную колодку модуль надувной подушки безопасности находится в транспортном положении, контакты разъема запала-воспламенителя шунтированы.
Установить модуль НПБП в панель приборов и зафиксировать крышку МНПБП в панели приборов.
Завернуть и затянуть гайки 5 крепления МНПБП к кронштейну 3. Момент затяжки гаек крепления МНПБП от 8 до 16 Нм (от 0,8 до 1,6 кгс.м).
Снятие ремней безопасности с устройством предварительного натяжения

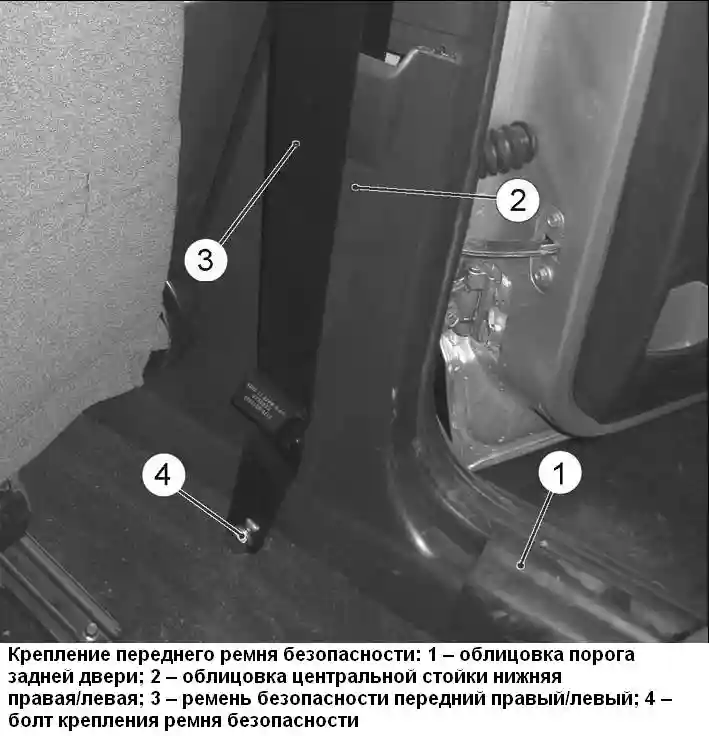

Отвернуть два винта крепления облицовки 1, рисунок 14, порога задней двери, снять облицовку.
Снять облицовки и колпачки с головок болтов крепления ремня безопасности.
Отвернуть болт 4, рисунок 15, крепления ветви ремня 3 на пороге пола.
Снять нижнюю облицовку 2 центральной стойки.

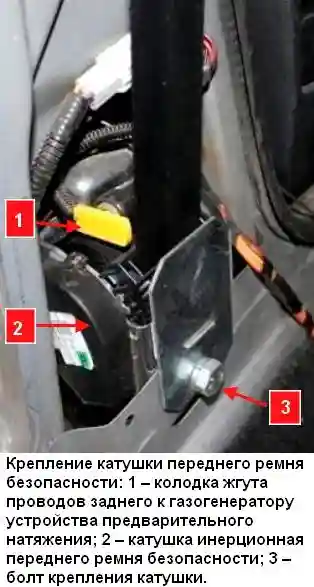

Отсоединить колодку 1, рисунок 15, от газогенератора инерционной катушки 2.

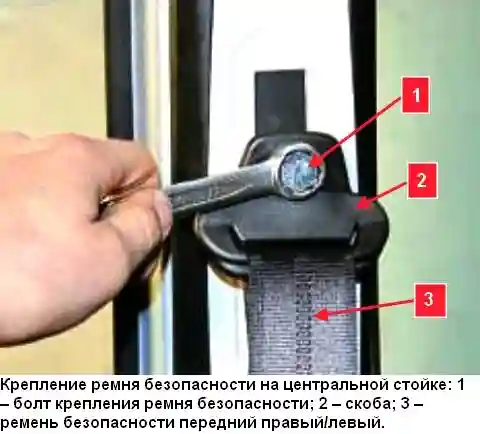

Отвернуть болт 1, рисунок 16, крепления скобы 2 ремня безопасности на центральной стойке.
Отвернуть болт 3, рисунок 15, крепления катушки 2 и снять передний ремень безопасности с катушкой в сборе.
Отвернуть болт крепления замка переднего ремня безопасности к кронштейну сиденья и снять замок.
Установка ремней безопасности с устройством предварительного натяжения
Установку ремней безопасности производить в последовательности обратной снятию.
Ремни безопасности после открывания замков должны возвращаться из рабочего положения в исходное свободно без заеданий.
Перед установкой ремней безопасности снять транспортные шайбы. Момент затяжки болтов крепления ремней безопасности от 18 до 32 Нм.
После выполнения работ по снятию/установке компонентов СНПБ присоединить клемму провода "массы" к аккумуляторной батарее.
Во время присоединения клеммы провода "массы" к аккумуляторной батарее зажигание должно быть выключено. При этом никто не должен находиться в салоне автомобиля.
Проверить работоспособность СНПБ
В целях безопасности первое включение зажигания на автомобиле с замененным модулем надувной подушки безопасности водителя должно производиться следующим образом:
- открыть дверь водителя;
- не садясь на сиденье, правой рукой, расположив ее под рулевым колесом, включить зажигание, при этом голова специалиста, проводящего данную операцию, не должна находится между рулевым колесом и сиденьем водителя.
После включения зажигания при отсутствии неисправностей сигнализатор диагностики (символ оранжевого цвета) должен включиться на 3-4 секунды и выключиться.
Выключить зажигание.
В случае снятия/установки рулевого колеса нажатием на включатели, расположенные в горизонтальных спицах рулевого колеса, убедиться в наличии звукового сигнала.
