Схема автомобилей UAZ Patriot выпуска до 2007 г

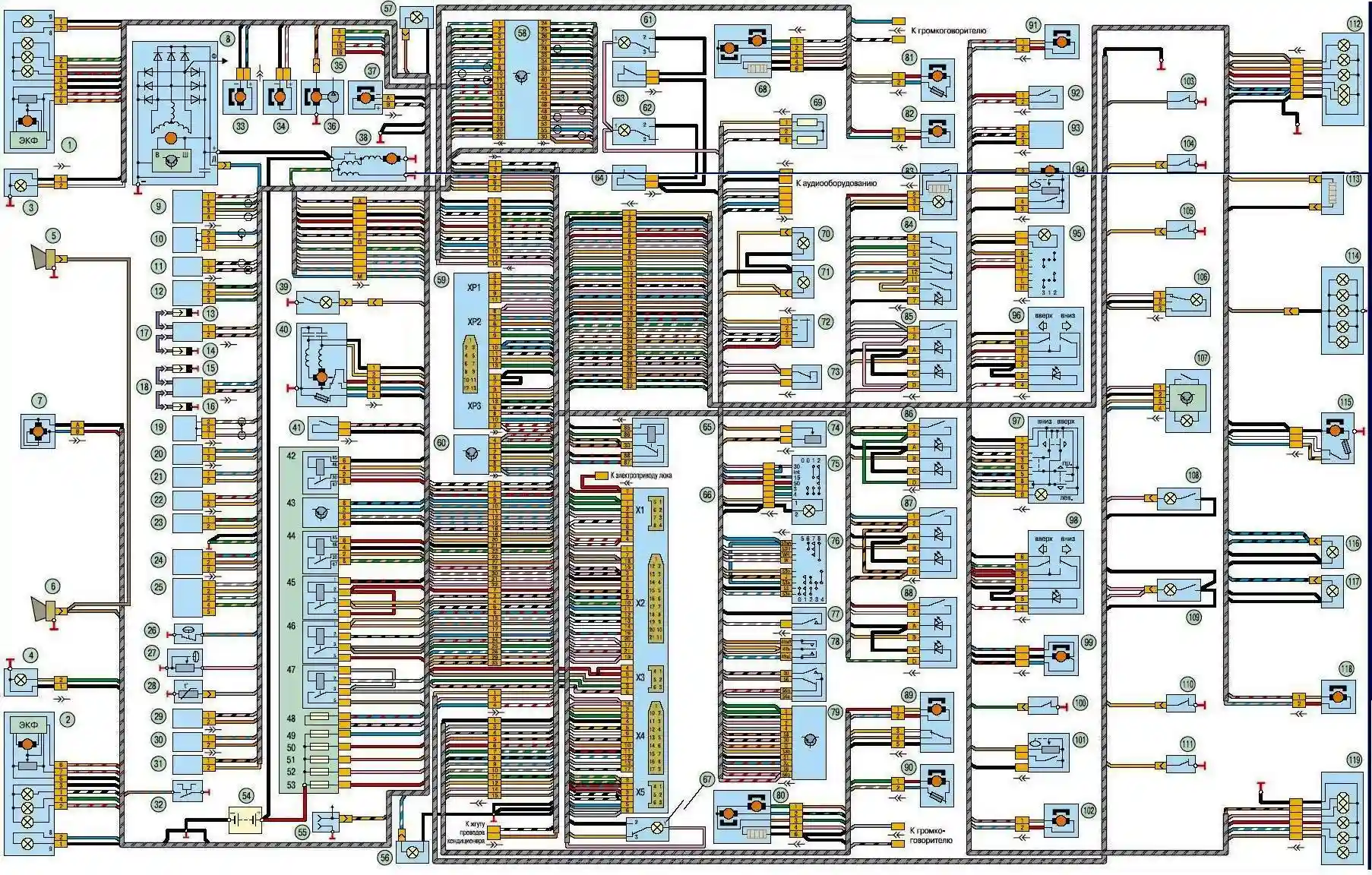

Электрооборудование автомобилей UAZ Patriot выпуска до 2007 г.: 1, 2 – блок-фары; 3, 4 – противотуманные фары; 5, 6 – звуковые сигналы; 7 – электровентилятор системы охлаждения двигателя; 8 – генератор; 9 – датчик концентрации кислорода; 10 – датчик положения распределительного вала (датчик фазы); 11 – датчик детонации; 12 – регулятор холостого хода; 13, 14, 15, 16 – свечи зажигания; 17, 18 – катушки зажигания; 19 – датчик положения коленчатого вала; 20, 21, 22, 23 – топливные форсунки; 24 – датчик положения дроссельной заслонки; 25 – датчик массового расхода воздуха; 26 – датчик сигнальной лампы аварийного падения давления масла; 27 – датчик указателя давления масла; 28, 30 – датчик температуры охлаждающей жидкости; 29 – датчик температуры воздуха; 31 – электромагнитный клапан адсорбера; 32 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости; 33, 34 – насосы омывателей ветрового стекла и стекла двери задка; 35 – колодка диагностики; 36 – электродвигатель водяного насоса; 37 – электродвигатель вентилятора отопителя; 38 – стартер; 39 – фонарь освещения подкапотного пространства; 40 – моторедуктор очистителя ветрового стекла; 41 – выключатель сигнальной лампы аварийного состояния тормозной системы; 42 – реле электровентилятора; 43 – реле включения омывателя стекла двери задка; 44 – реле стартера; 45 – реле системы управления двигателем; 46 – реле электробензонасоса; 47 – реле включения звуковых сигналов; 48, 49, 50, 51, 52, 53 – штыревые предохранители; 54 – аккумуляторная батарея; 55 – розетка для переносной лампы; 56 – левый боковой указатель поворота; 57 – правый боковой указатель поворота; 58 – контроллер системы управления двигателем; 59 – комбинация приборов; 60 – блок управления моторедукторами замков дверей; 61, 62 – плафоны освещения вещевых ящиков; 63, 64 – магнитные выключатели плафонов освещения вещевых ящиков; 65 – реле переключения режимов отопителя; 66 – монтажный блок, расположенный в салоне автомобиля; 67 – плафон подсветки монтажного блока; 68 – зеркало заднего вида правое; 69 – добавочный резистор электродвигателя вентилятора отопителя; 70, 71 – лампы подсветки блока управления отопителем; 72 – переключатель скорости работы электродвигателя вентилятора отопителя; 73 – выключатель стоп-сигналов; 74 – регулятор длительности паузы работы стеклоочистителя; 75 – выключатель (замок) зажигания; 76 – переключатель очистителя и омывателя ветрового стекла и стекла двери задка; 77 – выключатель звуковых сигналов; 78 – переключатель указателей поворота и света фар; 79 – модуль управления светотехникой; 80 – зеркало заднего вида левое; 81 – электростеклоподъемник правой передней двери; 82 – моторедуктор замка правой передней двери; 83 – прикуриватель; 84 – выключатель аварийной сигнализации; 85 – выключатель обогрева зеркал заднего вида; 86 – переключатель отопителя; 87 – переключатель режимов работы дополнительного отопителя; 88 – выключатель обогревателя стекла двери задка; 89 – моторедуктор замка левой передней двери; 90 – электростеклоподъемник левой передней двери; 91 – моторедуктор замка правой задней двери; 92 – выключатель света заднего хода; 93 – датчик скорости; 94 – электробензонасос с датчиком уровня топлива правого бака; 95 – переключатель датчиков указателя уровня топлива; 96 – переключатель стеклоподъемника правой передней двери; 97 – пульт управления наружными зеркалами; 98 – переключатель стеклоподъемника левой передней двери; 99 – дополнительный отопитель кузова; 100 – выключатель контрольной лампы включения стояночного тормоза; 101 – датчик указателя уровня топлива левого бака; 102 – моторедуктор замка левой задней двери; 103 – выключатель освещения на стойке двери задка; 104, 105 – выключатели освещения на стойках правых дверей; 106 – задний плафон освещения салона; 107 – передний плафон освещения салона; 108, 109 – плафоны направленного света; 110, 111 – выключатели освещения на стойках левых дверей; 112 – фонарь на правом заднем крыле; 113 – элемент обогревателя стекла двери задка; 114 – фонарь дополнительного стоп-сигнала; 115 – моторедуктор очистителя стекла двери задка; 116, 117 – фонари освещения номерного знака; 118 – моторедуктор замка двери задка; 119 – фонарь на заднем левом крыле
