Схема впрыска двигатель 1.6л. Renault Megane 2

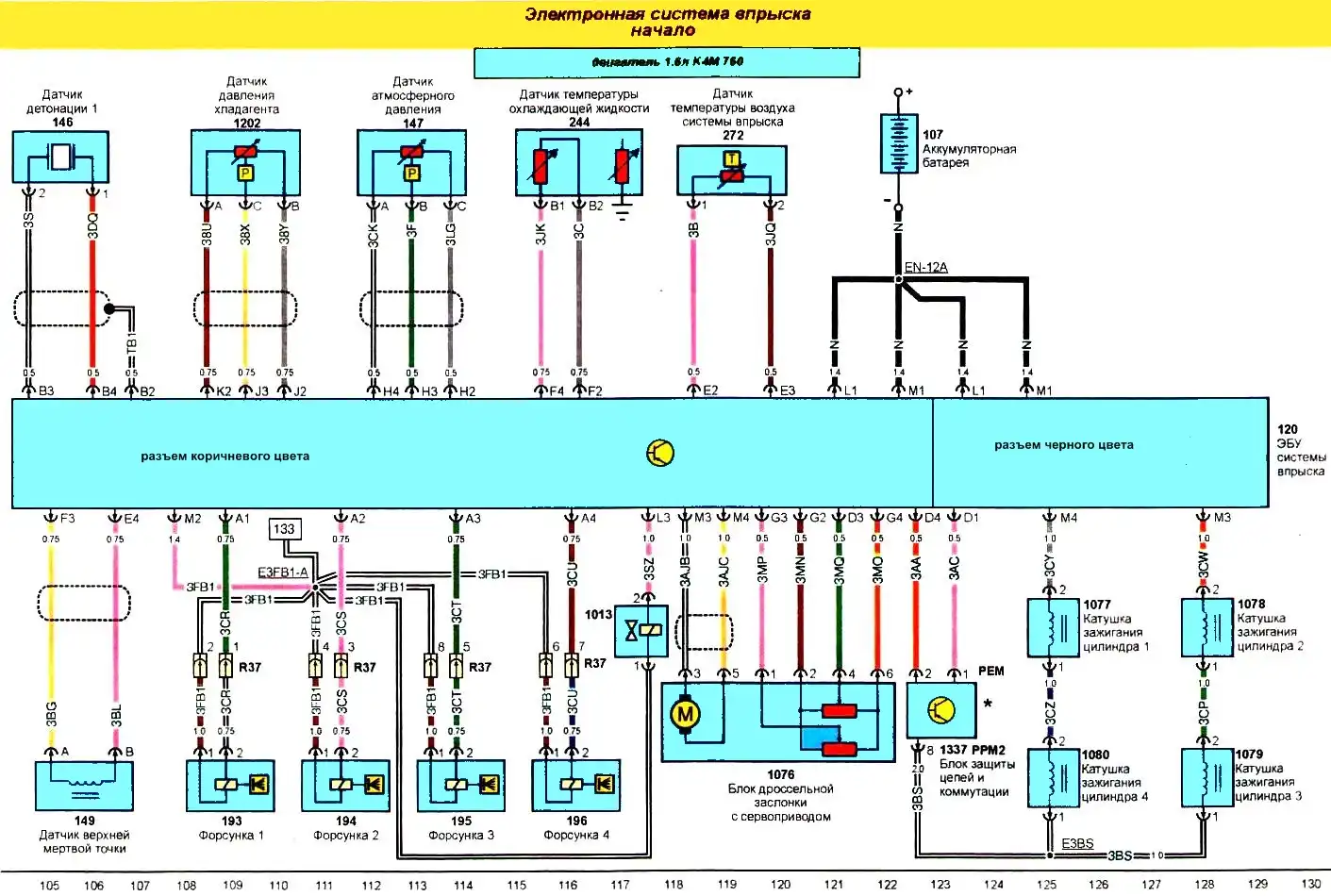

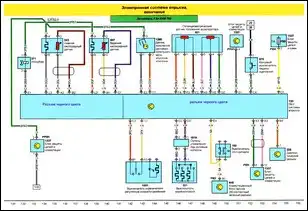

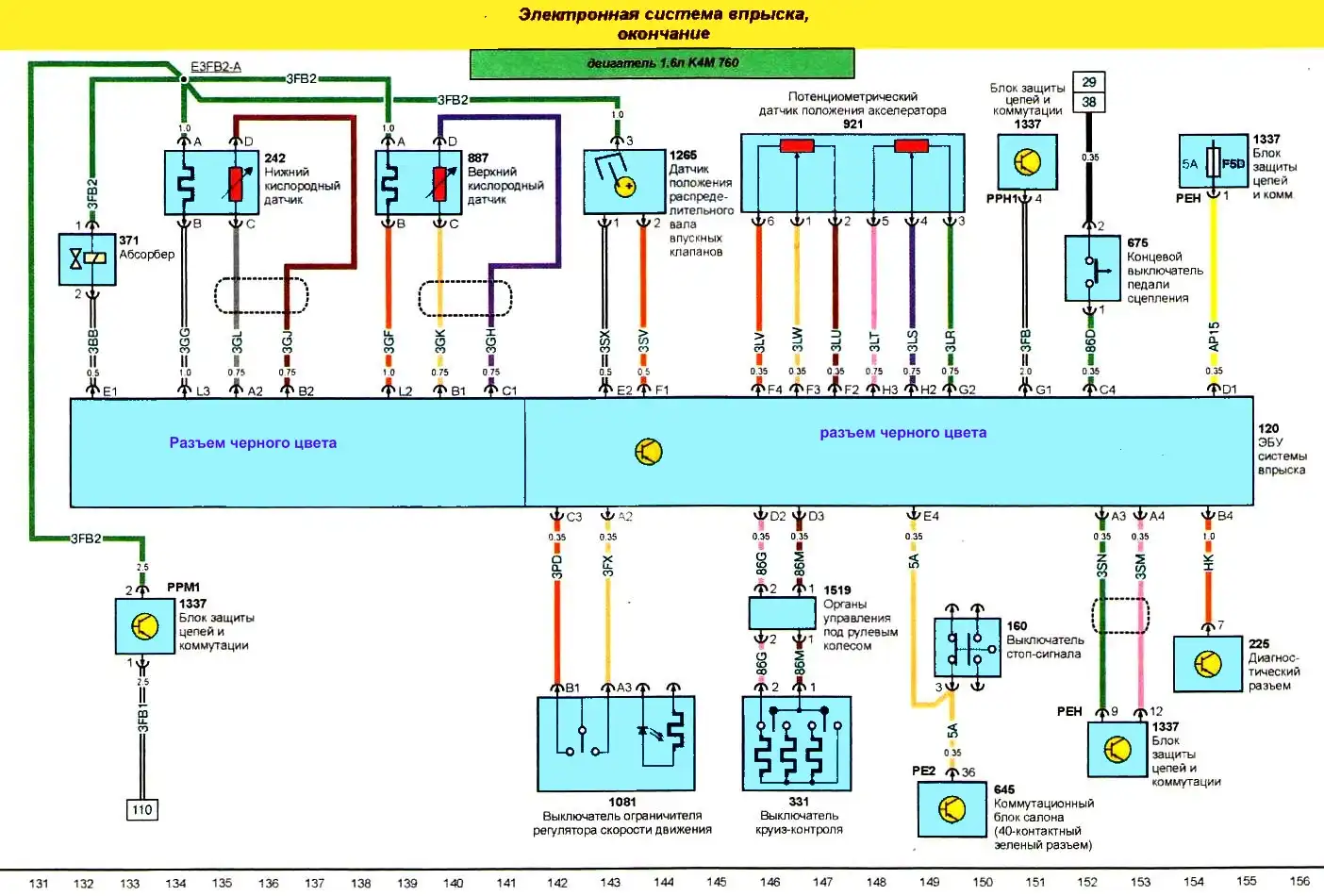

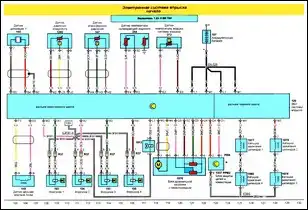

Схема системы впрыска двигатель 1.6л. K4M760 Renault Megane 2
Часть 1
Часть 2
