Схема электрооборудования ЗИЛ-5301

Схема электрооборудования автомобиля ЗИЛ - 5301

Электрооборудование автомобиля ЗИЛ-5301 выполнено по однопроводной схеме.

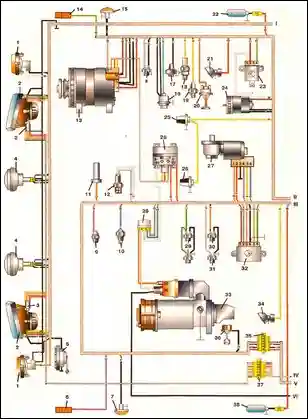

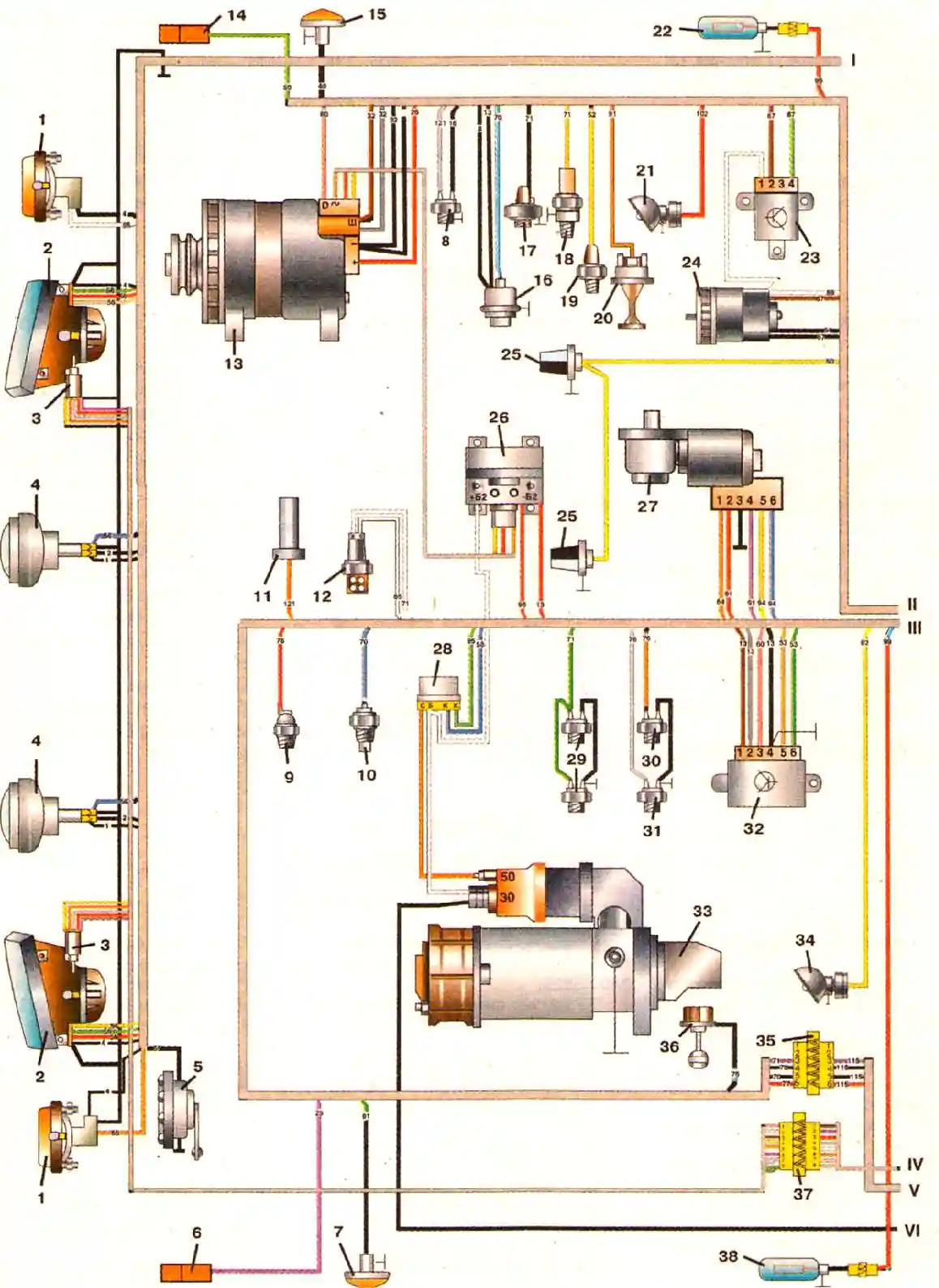

Часть первая схемы

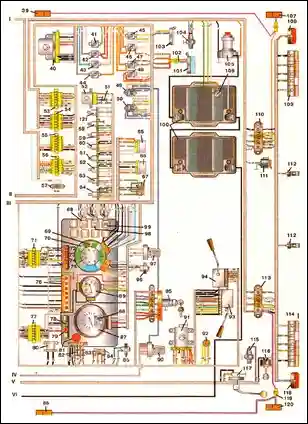

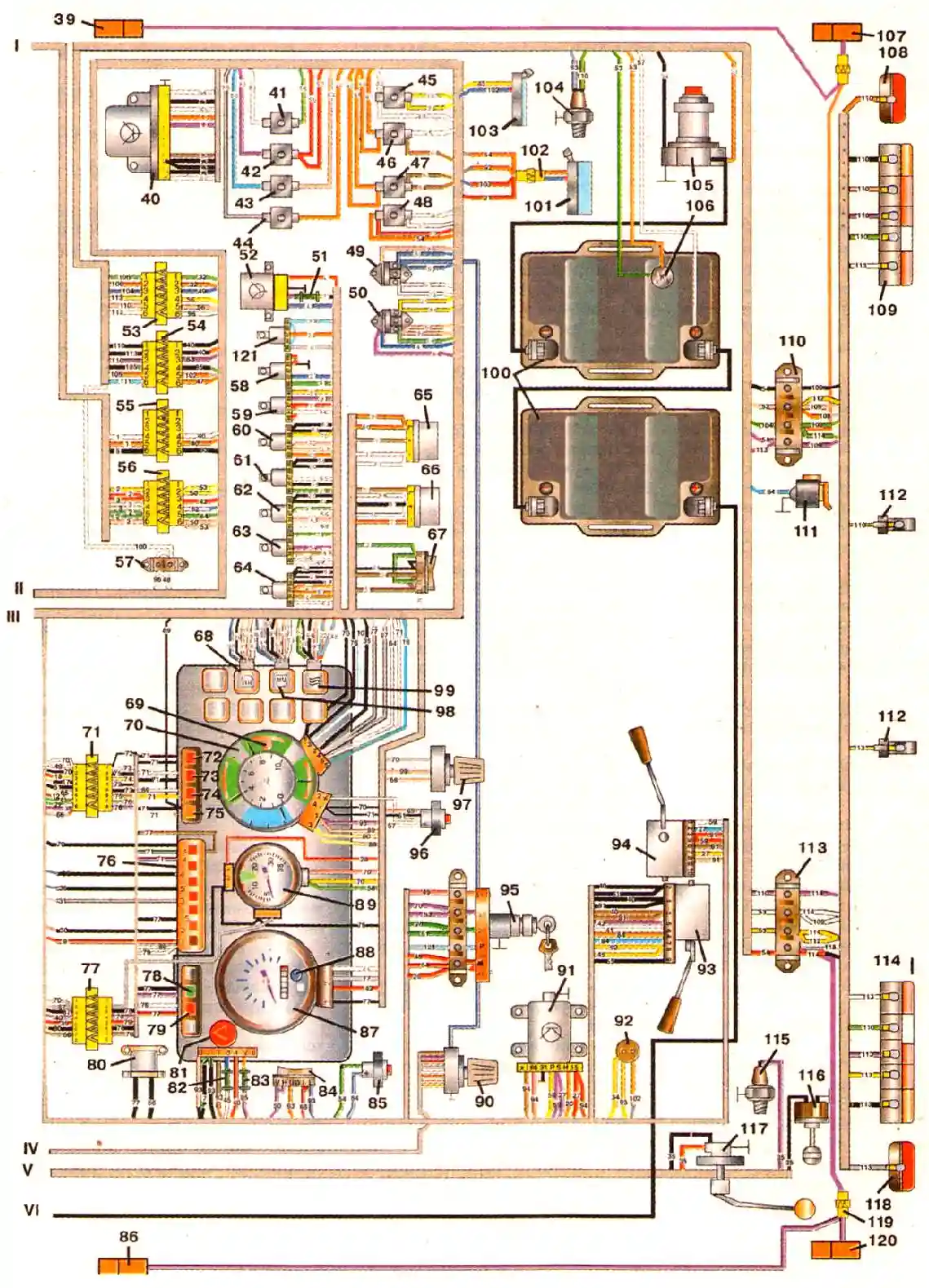

Часть вторая схемы

Обозначения на схемах

1 - передние указатели поворота левый 4619.3726 и правый 4609.3726;
5 - электрический звуковой сигнал 20.3721-01 или С3-3В;
9 - датчик сигнализатора перегрева охлаждающей жидкости ТМ111;
13 - генератор 2022.3771;
19- датчик сигнализатора уровня охлаждающей жидкости ДКУ1.М;
23 — электронный блок регулятора частоты вращения вентилятора РОВ2.МС;
27 - электродвигатель стеклоочистителя 35.5205;
32 - регулятор напряжения 42.3702 или 206-3702 или 207.3702;
39 и 86 — боковые средние маркерные фонари 43.3731;
46 - кнопочный термобиметаллический предохранитель на 20 А129.3722; 57, 110 и 113—соединительные панели;
61 - реле включения свечи электрофакельного устройства 111.3747 или 90.3747, или 851.3747;
65 - термореле электрофакельного устройства 12.3741;
69 — сигнализатор состояния генераторной установки;
74 - сигнализатор падения давления масла 2202.3803-23;
79 - сигнализатор резервного остатка топлива 2202.3803-19;
85 - дистанционный выключатель аккумуляторных батарей 11.3704;
90 - блок управления электрокорректора БУК021;
94 - переключатель стеклоочистителя 9912.3709;
98 - выключатель противотуманного заднего фонаря 3832.3710- 02.04;
103 - фонарь кабины ПК142;
107 и 120 — боковые задние маркерные фонари 43.3731;
112 - фонари освещения номерного знака ФП134;
2 - фары головного света 6002/6012.3711 или 68/681.3711;
6 и 14- боковые передние маркерные фонари 43.3731;
10 -датчик температуры охлаждающей жидкости ТМ100-В или 2442.38.28 или ТМ100В-01 или ТМ100В-К;
16 - датчик указателя давления масла 18.3829 или ММ355;
20 - электродвигатель 11.5208 стеклоомывателя;
24 - электродвигатель отопителя кабины МЭ272-Б;
28 - пусковой контактор стартера 59.3747;
33 -стартер 20.3708 или СТ142Н;
40 - прерыватель РС950С указателей поворота;
48 - кнопочный термобиметаллический предохранитель на 30 А 291.3722;
58 - реле автоматического отключения стартера 111.3747-10 или 90.3747-22 или 853.3747;
62 - реле противотуманных фар и заднего противотуманного фонаря 111.3747, или 90.3747, или 851.3747;
66 - прерыватель сигнализатора стояночного тормоза РС492;
70 - комбинация приборов 36.3801;
75 - сигнализатор включения электрофакельного устройства 2202.3803-17;
80 - зуммер неисправности тормозной системы 733.3747-01;
87 - спидометр 48.3802;
91 - электронный блок управления стеклоочистителем и омывателем 92.3761 (устанавливается на автобус);
95 - выключатель 20.3704 приборов и стартера;
99 - выключатель нагревательных элементов зеркал заднего вида 3802.3710-02.23;
108 и 118 - задние габаритные фонари 35.3731;
3 - электропривод корректора фар ЭПКО22;
7 и 15 - фонари бокового указателя поворота 5702.3726;
11 — электромагнит отключения подачи топлива;
17- датчик сигнализатора засорения воздушного фильтра 13.3839;
21 и 34 - подкапотные лампы ПД308-А;
25 - передние контурные фонари 36.3731;
29 - выключатели сигналов торможения передних и задних тормозов 2802.3829 или 3402.3829;
35,37,53,54,55,56,71,77, 102 и 119 — соединительные клеммы;
41, 43, 44 45 и 47 - кнопочные термобиметаллические предохранители на 10 А 292.3702;
49 и 50 - блоки термобиметаллических кнопочных предохранителей 13.3722-01 на 7,5 Ах2; 51, 82 и 183 - плавкие предохранители соответственно 2 А ПР118Б-01, 6 А ПРII9-01 и 10АПР119Б-01;
59 - реле управления стеклоочистителем 111.3747 или 90.3747;
63 - реле сигналов торможения 111.3747, или 90.3747, или 851.3747;
67 - переключатель отопителя кабины 11147-04.11;
72 - сигнализатор засорения воздушного фильтра 2202.3803-20;
76 - блок контрольных сигнализаторов тормозной системы 2302.3803-21;
81 - выключатель аварийной световой сигнализации 24.3710;
88 - сигнализатор дальнего света фар;
92 - розетка переносной лампы 47К-0;
96 - выключатель электрофакельного устройства 11.3704-01;
100 - аккумуляторные батареи 6СТ-11ОАЗ;
104 - выключатель фонаря заднего хода В3Х-1 или ВК403 или 5217.3710 или В12.3710;
105 - дистанционный выключатель аккумуляторных батарей 1312.3737;
109 и 114— соответственно левый и правый задние фонари 1711.3716 или 1102.3736;
115 -датчик сигнализатора включения стояночного тормоза ММI 24д или 2702.3829;
116 - выключатель сигнализатора критического падения уровня тормозной жидкости в бачке гидропривода тормозов заднего моста;
121 — реле противоугонного устройства 111.3747, или 90.3747, или 851.3747
4 - противотуманные фары ФГ 152-АБ;
8 — выключатель противоугонного устройства 2802.3829 или 3402.3829;
12 - свеча электрофакельного устройства ЭФП-8101500;
18 -датчик сигнализатора аварийного давления масла 2602.3829 или В10.3829 или 3202.3829 или ДЕ-М;
22 и 38 - нагреватели зеркал;
26 - трансформаторно-выпрямительный блок 1212.3759 или 3797.001;
30 и 31 - датчики падения давления воздуха в контуре передних и задних тормозов 2702.3829;
36 - выключатель сигнализатора критического падения уровня тормозной жидкости в бачке гидропривода тормозов передней оси;
42 - кнопочный термобиметаллический предохранитель на 15 А293.3702;
52 — электронный блок сигнализатора уровня охлаждающей жидкости в системе охлаждения двигателя СКУ1.МС;
60 - реле отключения обмотки возбуждения генератора 111.3747 или 90.3747;
64 - реле отопителя 111.3747, или 90.3747, или 851.3747;
68 - выключатель противотуманных фар 3802.3710-02.03 (при их установке);
73 - сигнализатор критического уровня охлаждающей жидкости в системе охлаждения двигателя;
78 - сигнализатор указателей поворота 2202.3803-07;
84 - переключатель габаритных огней и фар головного света П147-07.04;
89 - тахометр 2541.3813;
93 - комбинированный переключатель света 1112.3769;
97 - переменный резистор ВК41 6-Б-01;
101 — плафон кабины 111.3714 или 0026.02.3714;
106 — датчик температуры электролита;
111 - розетка переносной лампы ПС400;
117 - датчик указателя уровня топлива 5302.3827;

Примечание. Цифры на проводах обозначают номера позиций агрегатов, к которым они подсоединены через жгут проводов
