Некоторые автомобили УАЗ Патриот оборудуются механизмом стояночного тормоза, установленным в механизм тормозов задних колес (рис. 1). Поэтому замена тормозных колодок имеет свои особенности

Замена колодок заднего колеса УАЗ Патриот с 2014 выпуска

Для замены задних колодок устанавливаем автомобиль на подъемник или смотровую канаву.

Снимаем автомобиль со стояночного тормоза, опустив рычаг ручного тормоза.

Заменять колодки нужно одновременно с обеих сторон автомобиля.

Поднимаем заднюю часть автомобиля, снимаем заднее колесо.

Замена колодок заднего колеса УАЗ Патриот с 2014 выпуска

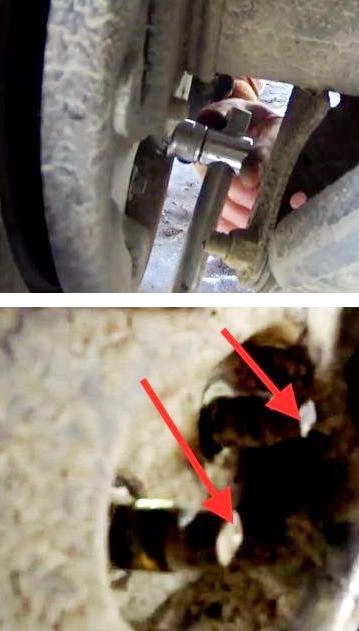

С наружной части тормозного щита снизу ослабляем контргайки и ключом на 6 устанавливаем разводные пальцы метками навстречу друг другу (рис. 2).

Этим самым мы сводим колодки.

Замена колодок заднего колеса УАЗ Патриот с 2014 выпускаЗамена колодок заднего колеса УАЗ Патриот с 2014 выпуска

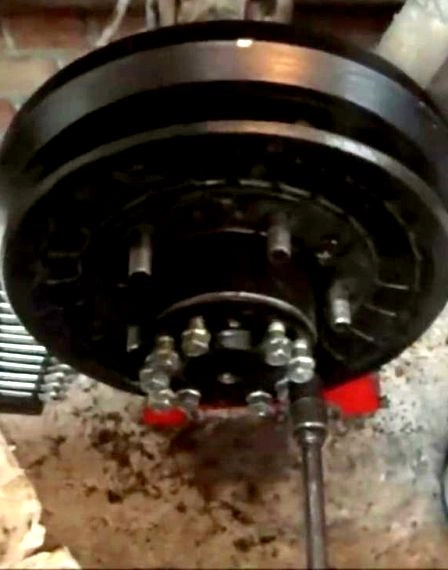

Для замены колодок задних колес нужно снять ступицу (если колодки не нужно менять этот пункт можно пропустить), для этого откручиваем гайки крепления полуоси к ступице (рис. 3).

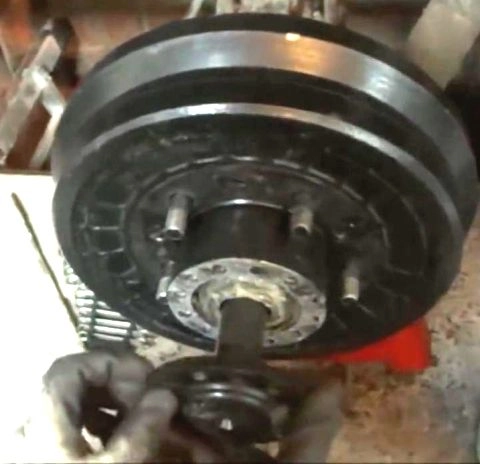

Извлекаем полуось и прокладку ступицы (рис. 4).

Замена колодок заднего колеса УАЗ Патриот с 2014 выпускаЗамена колодок заднего колеса УАЗ Патриот с 2014 выпуска

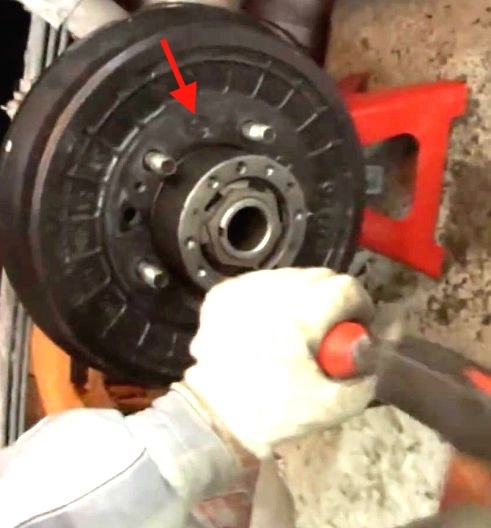

Ударной отверткой отворачиваем два винта крепления тормозного барабана (рис. 5).

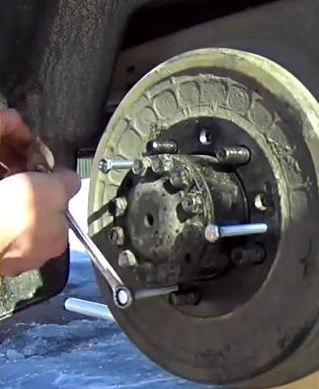

Вкручиваем три болта Ø 8 мм в тормозной барабан и вкручивая поочередно выпрессовываем тормозной барабан (рис. 6).

Снимаем тормозной барабан.

Замена колодок заднего колеса УАЗ Патриот с 2014 выпускаЗамена колодок заднего колеса УАЗ Патриот с 2014 выпуска

С помощью зубила и молотка отгибаем ус контрящей шайбы (рис. 7).

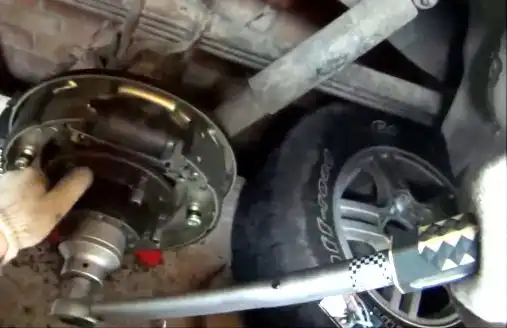

Трубчатым ключом на 55 отворачиваем контргайку (рис. 8).

Извлекаем контргайку, стопорную шайбу и откручиваем регулировочную гайку ступичных подшипников.

Извлекаем ступицу.

Перед разборкой тормозного механизма нужно запомнить положение деталей тормозного механизма, крепление всех пружин, чтобы при сборке не перепутать.

С помощью специальных клещей для снятия и установки пружин (рис. 1), снимаем стяжную пружину колодок.

Снятие и установка колодок тормоза заднего колеса УАЗ Патриот

Конечно, если нет специального инструмента можно, но осторожно воспользоваться отверткой и пассатижами.

После этого снимаем прижимные пружины колодок для этого:

Снятие и установка колодок тормоза заднего колеса УАЗ Патриот

- нажимаем на верхнюю чашку 1 (рис. 9) прижимной пружины, придерживая при этом стержень с обратной стороны тормозного щита, поворачиваем чашку на 90˚ и извлекаем пружину, чашки и стержень.

Тоже проделываем с другой колодкой.

Отсоединяем трос ручного тормоза.

Снятие и установка колодок тормоза заднего колеса УАЗ Патриот

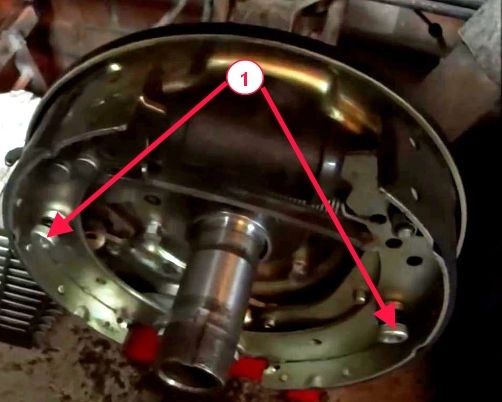

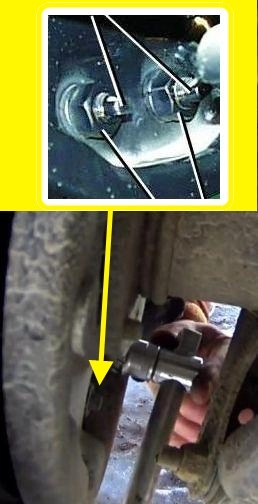

Отворачиваем гайки опорных пальцев колодок с обратной стороны тормозного щита (рис. 10).

Извлекаем опорные пальцы и аккуратно разбираем детали тормозного механизма.

Снятие и установка колодок тормоза заднего колеса УАЗ Патриот

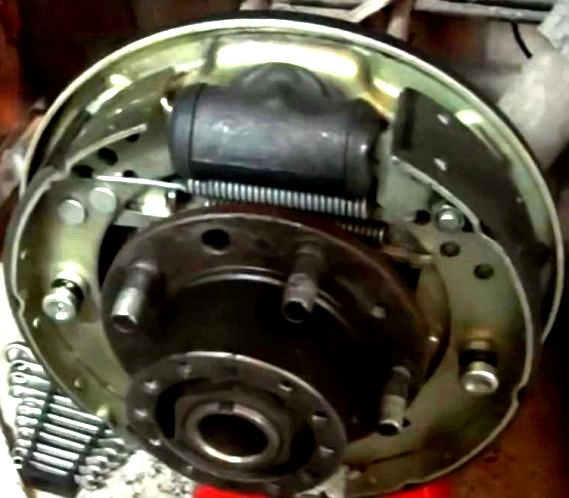

На рисунке 11 тормозной механизм задних колес в сборе.

После разборки все детали осматриваем, деформированные детали заменяем.

Снятие и установка колодок тормоза заднего колеса УАЗ Патриот

Перед сборкой заднего тормозного механизма нужно ослабить трос ручного тормоза (рис. 12).

Собираем все детали в обратном порядке.

Регулируем ручной тормоз
