На двигателе установлено два гидронатяжителя одинаковой конструкции — для верхней и нижней цепи
Поскольку гидронатяжители постоянно поддерживают цепи в натянутом состоянии независимо от растяжения цепей и износа башмаков, в процессе эксплуатации отпадает необходимость в регулировке натяжения цепей.

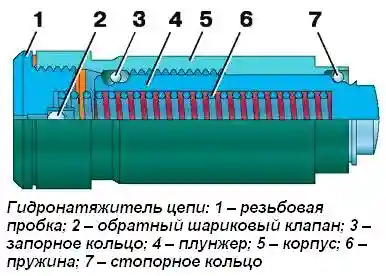

Устройство гидронатяжителя цепи показано на рисунке 1.
Плунжер 4 установлен в корпусе 5. В плунжер вставлена пружина 6, которая сжата резьбовой пробкой 1.
В пробке установлен обратный шариковый клапан 2.
На плунжер надеты запорное 3 и стопорное 7 кольца. На рисунке гидронатяжитель цепи показан в нерабочем («заряженном») состоянии, когда стопорное кольцо удерживает плунжер от перемещения.
Для того чтобы привести гидронатяжитель в рабочее состояние («разрядить» его), нужно нажать на конец плунжера так, чтобы стопорное кольцо переместилось в проточку меньшего диаметра на плунжере, тогда под действием пружины плунжер переместится из корпуса.
На двигатель гидронатяжитель устанавливают в «заряженном» состоянии.

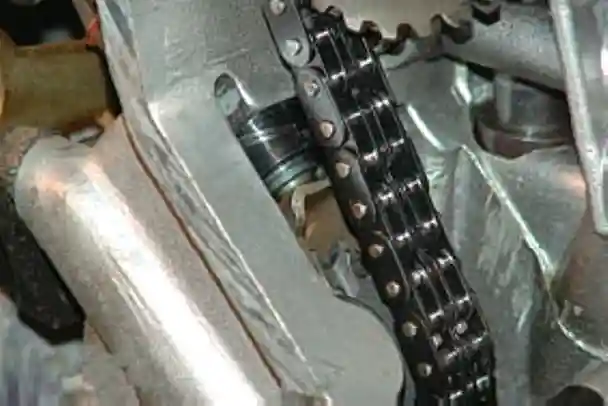

Под действием пружины и масла, поступающего через клапан из системы смазки двигателя, плунжер нажимает на башмак натяжителя и поддерживает цепь в натянутом состоянии.
По мере того как растягивается цепь и изнашивается башмак натяжителя, плунжер дальше выходит из корпуса, запорное кольцо перемещается в следующую кольцевую канавку на корпусе, препятствуя перемещению плунжера в обратном направлении.
При ударах цепи по башмаку натяжителя (например, при изменении режима работы двигателя) плунжер перемещается назад в корпус на ширину проточки под запорное кольцо. При этом он сжимает пружину.
Кроме того, клапан закрывается и дополнительно происходит демпфирование за счет того, что масло выдавливается через зазор между плунжером и корпусом.
Вам потребуются: ключ «на 12», отвертка.

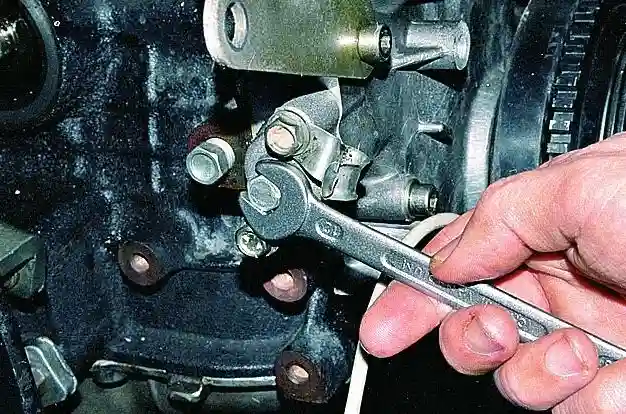

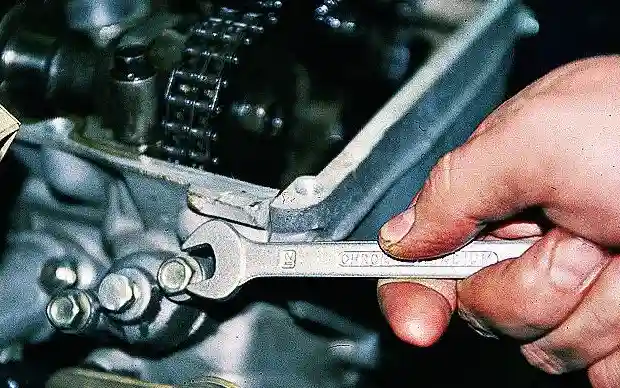

Придерживая крышку гидронатяжителя (она поджата изнутри натяжителем), ключом на 12 отворачиваем два болта.

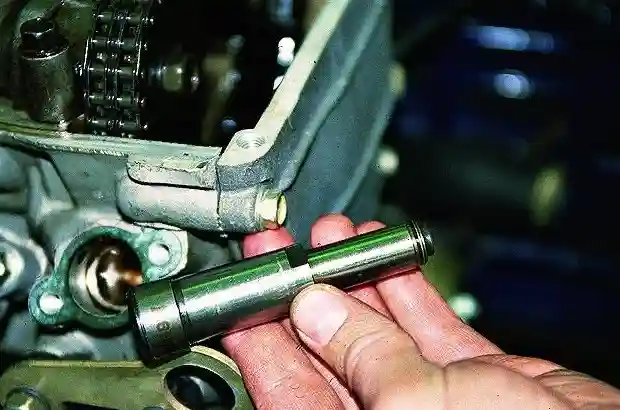

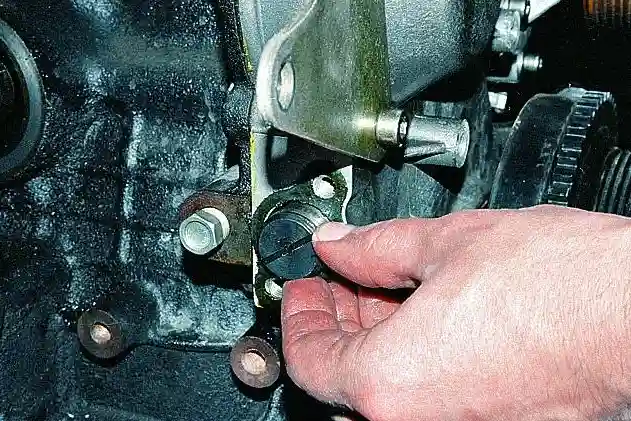

Снимаем крышку и вынимаем гидронатяжитель.
Устанавливаем гидронатяжитель в «заряженном» состоянии, смазав канал в головке блока и, при необходимости, заменив порванную прокладку. После установки приводим гидронатяжитель в рабочее состояние — «разряжаем».
«Зарядка» гидронатяжителя

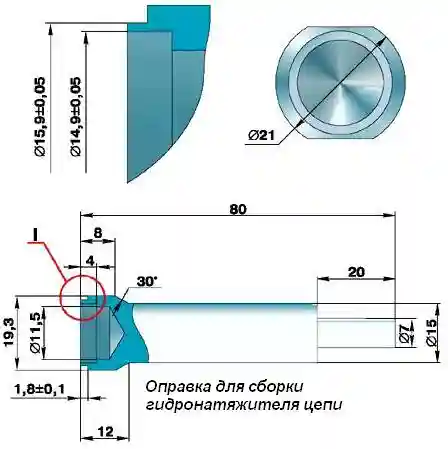

Если нет оправки для сборки гидронатяжителя или нет возможности ее изготовить, можно собрать натяжитель следующим образом.
Сводим губки тисков, оставив между ними зазор 19 мм.
Не зажимайте в тисках корпус натяжителя. Разбирая сразу два гидронатяжителя, не перепутайте их плунжерные пары, т. к. они подобраны с определенным зазором.

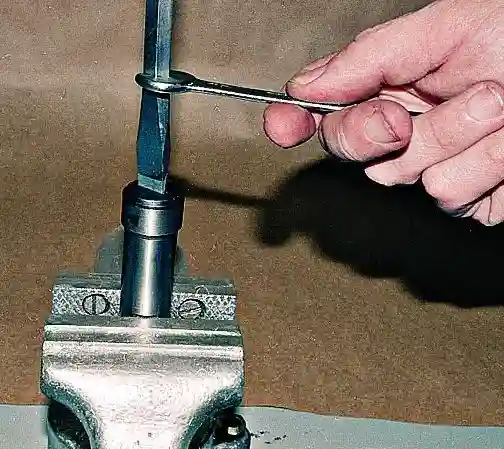

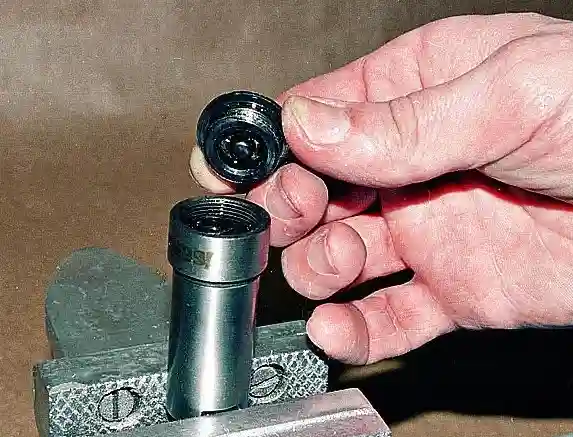

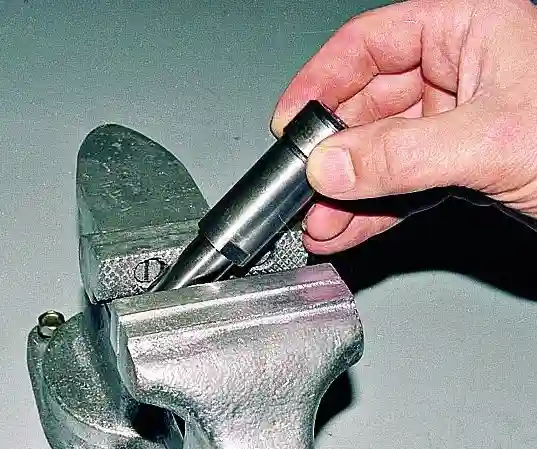

Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием выворачиваем клапан.

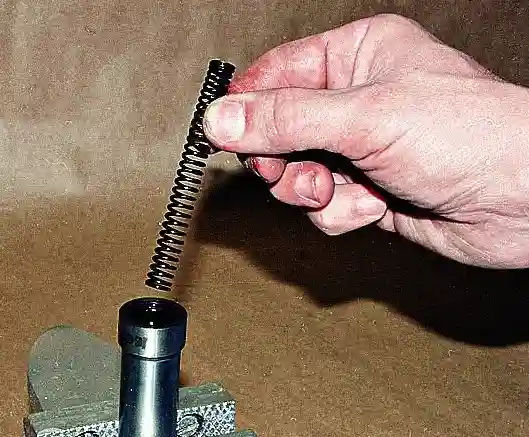

Вынимаем из корпуса пружину
Вынимаем плунжер.
Промываем все детали в бензине или керосине, продуваем сжатым воздухом и смазываем моторным маслом.
Из стального листа толщиной 0,8—1,0 мм вырезаем полосу (шириной 10—15 мм, и длиной 25 мм).
Круглогубцами или на оправке сгибаем ее в кольцо диаметром как у плунжера.
Изготовленной оправкой поджимаем в корпусе гидронатяжителя пружину.
Устанавливаем плунжер в корпус.
При необходимости, тонкой отверткой направляем запорное кольцо.
Отверткой нажимаем на дно плунжера до упора.

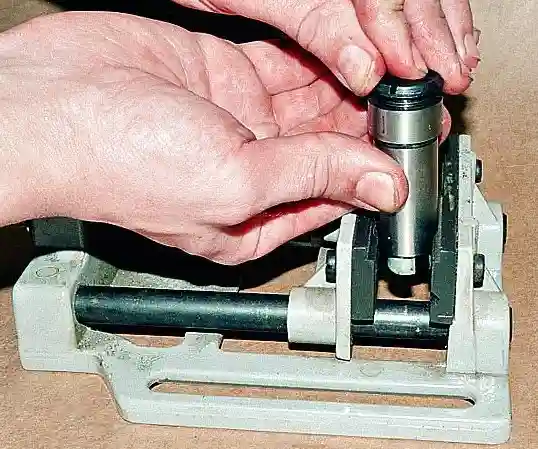

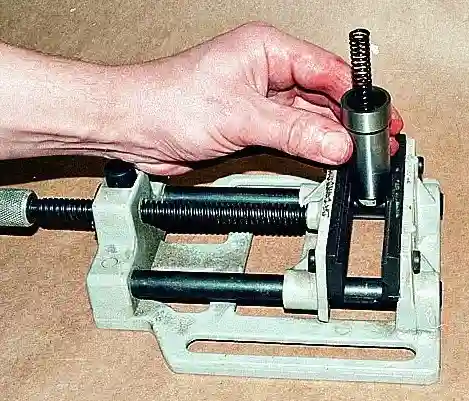

В плунжер устанавливаем пружину, а сам корпус – в тиски.
Преодолевая сопротивление пружины, заворачиваем клапан в корпус гидронатяжителя.

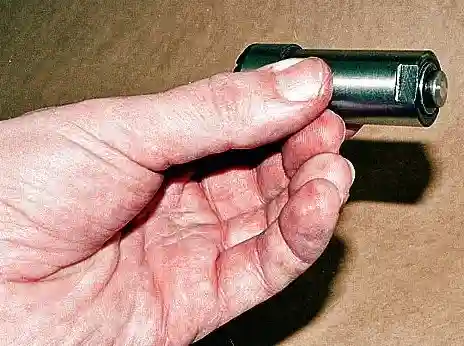

У правильно заряженного натяжителя плунжер должен полностью войти в корпус.
Отверткой затягиваем клапан, удерживая корпус в тисках (как при разборке).
Не нажимайте на выступающий конец плунжера, а после установки в канал головки блока — на сам натяжитель.
Разрядка гидронатяжителя
После установки гидронатяжителя на двигатель его необходимо привести в рабочее состояние — разрядить. Для этого:

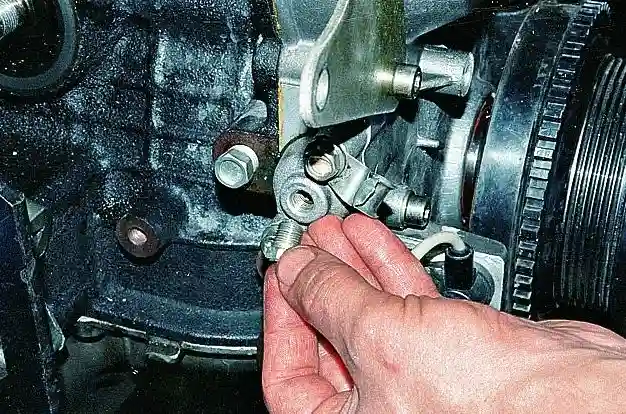

1. Ключом на 12 выворачиваем пробку из крышки гидронатяжителя.

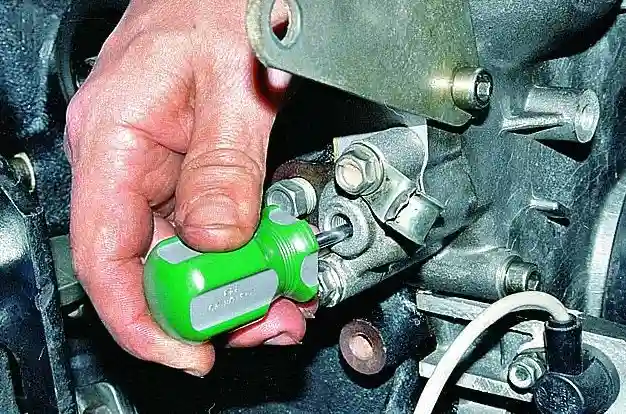

2. Отверткой через отверстие нажимаем на натяжитель, который «разрядившись», вытолкнет ее.
3. Устанавливаем пробку на место.

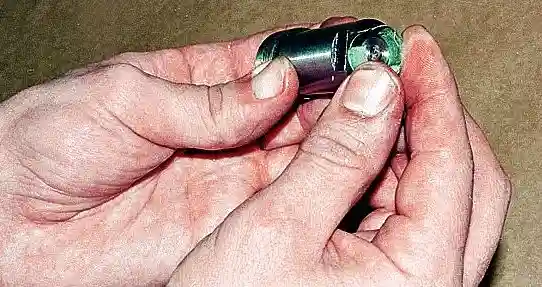

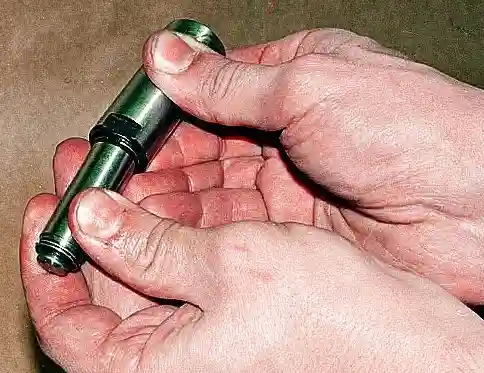

Так выглядит «неразряженный» гидронатяжитель.
Так выглядит разряженный гидронатяжитель
