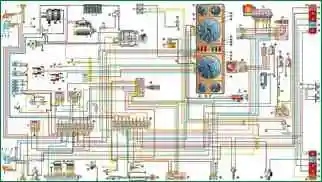

Схема электрооборудования автомобиля Соболь с двигателем ЗМЗ-4063
На автомобиле применено электрооборудование постоянного тока с номинальным напряжением 12 В
Электрооборудование автомобиля выполнено по однопроводной схеме – отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функцию второго провода
В свою очередь, роль «массы» выполняет кузов автомобиля. Большинство цепей включается выключателем зажигания.
Всегда включены (независимо от положения ключа в выключателе зажигания): контрольная лампа автомобильной противоугонной системы, блокировка замков дверей, сигнализация дальним светом фар, сигналы торможения, наружное освещение, плафоны освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал и подкапотная лампа.

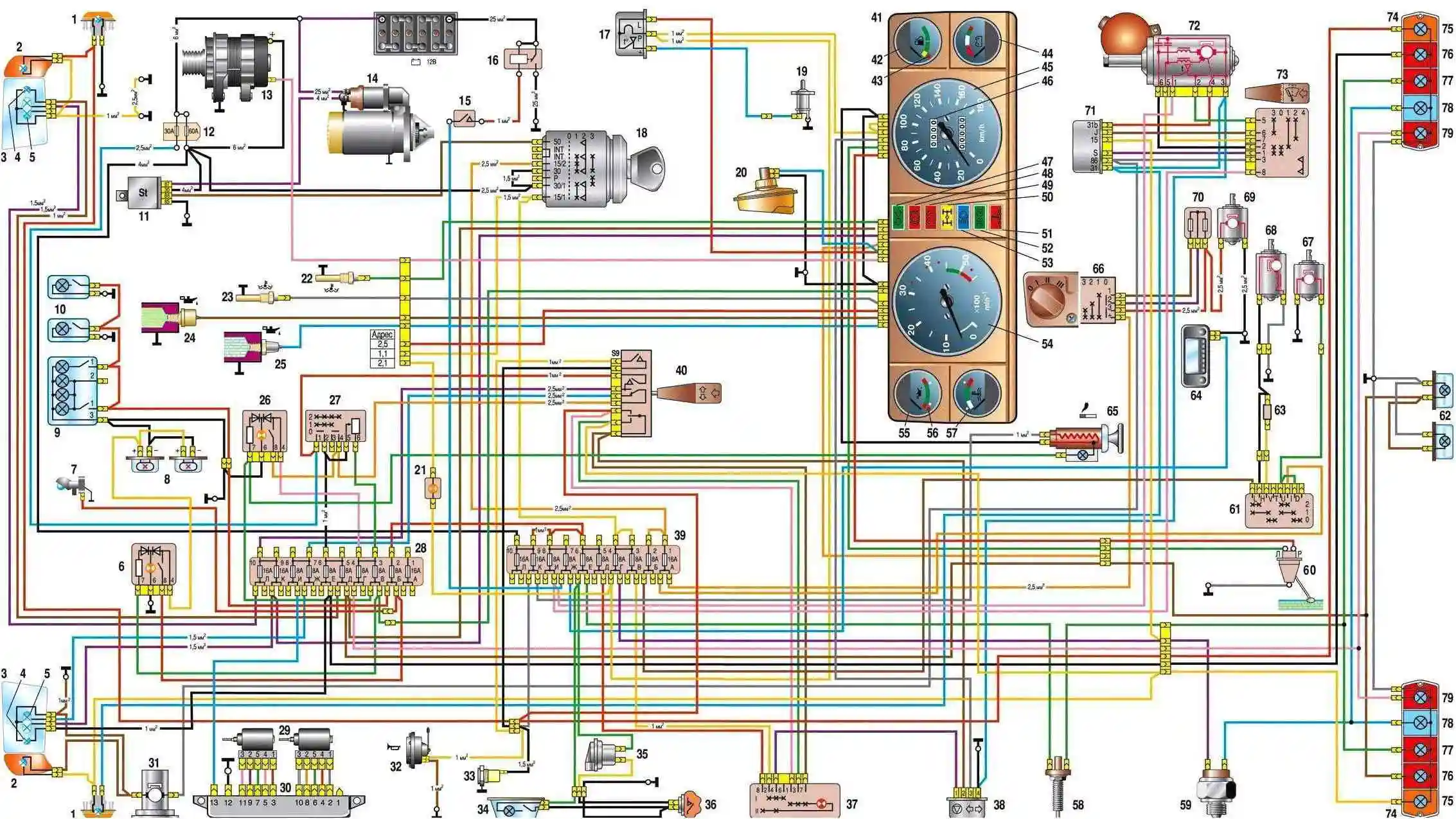

Детали схемы: 1 – боковой указатель поворота; 2 – указатель поворота; 3 – фара; 4 – лампа переднего габаритного света; 5 – лампа фары; 6 – выключатель светильников задней части кабины (для автомобиля с двумя рядами сидений); 7 – подкапотная лампа; 8 – светильники задней части кабины (для автомобилей с двумя рядами сидений); 9 – плафон освещения передней части кабины; 10 – плафоны (плафон для ГАЗ-2752 с двумя рядами сидений) грузового салона фургона; 11 – реле стартера; 12 – центральный блок предохранителей; 13 – генератор; 14 – стартер; 15 – кнопка дистанционного выключателя аккумуляторной батареи; 16 – выключатель аккумуляторной батареи; 17 – реле-прерыватель сигнализатора стояночного тормоза; 18 – выключатель зажигания; 19 – выключатель сигнализатора стояночного тормоза; 20 – датчик сигнализатора аварийного падения уровня тормозной жидкости; 21 – сигнализатор неисправностей микропроцессорной системы зажигания; 22 – датчик указателя температуры охлаждающей жидкости; 23 – датчик сигнализатора перегрева охлаждающей жидкости; 24 – датчик указателя давления масла; 25 – датчик сигнализатора аварийного давления масла; 26 – выключатель ламп противотуманного света; 27 – центральный выключатель света; 28 – нижний блок предохранителей; 29 – исполнительные механизмы электрокорректора фар; 30 – блок управления электрокорректора фар; 31 – электродвигатель стеклоомывателя; 32 – звуковой сигнал; 33 – розетка переносной лампы; 34 – плафон платформы (ГАЗ-2310); 35 – зуммер сигнала водителю (ГАЗ-2310); 41 – комбинация приборов; 42 – указатель уровня топлива в баке; 43 – сигнализатор резерва топлива в баке; 44 – вольтметр; 45 – спидометр; 46 – счетчик суточного пробега; 47 – сигнализатор указателя поворота (зеленый); 48 – сигнализатор аварийного падения уровня тормозной жидкости и включения стояночного тормоза (красный); 49 – сигнализатор неисправности генератора; 50 – сигнализатор резервный; 51 – сигнализатор перегрева охлаждающей жидкости (красный); 52 – сигнализатор габаритного света (зеленый); 53 – сигнализатор дальнего света фар (синий); 54 – тахометр; 55 – указатель давления масла; 56 – сигнализатор аварийного давления масла (красный); 57 – указатель температуры охлаждающей жидкости; 58 – выключатель сигнала торможения; 59 – выключатель света заднего хода; 60 – датчик указателя уровня топлива; 61 – переключатель электродвигателя дополнительного отопителя и электронасоса системы отопления (для фургонов с двумя рядами сидений); 62 – фонари освещения номерного знака; 63 – резистор электродвигателя дополнительного отопителя; 64 – радиоприемник; 65 – прикуриватель; 66 – выключатель электродвигателя вентилятора отопителя; 67 – электронасос системы отопления (для фургонов с двумя рядами сидений); 68 – электродвигатель дополнительного отопителя; 69 – электродвигатель отопителя; 70 – резистор электродвигателя отопителя; 71 – реле управления стеклоочистителя; 72 – электродвигатель стеклоочистителя; 73 – переключатель стеклоочистителя; 74 – задний фонарь; 75 – лампа указателя поворота; 76 – лампа габаритного света; 77 – лампа сигнала торможения; 78 – лампа света заднего хода; 79 – лампа противотуманного света; 36 – выключатель зумера (ГАЗ-2310); 37 – выключатель аварийной световой сигнализации; 38 – реле указателей поворота; 39 – верхний блок предохранителей; 40 – переключатель указателей поворота;
