Снимаем бампер при различных видах ремонта. При самом ремонте бампера, также для подхода к радиаторам, при замене жидкости охлаждения двигателя
Устанавливаем автомобиль на подъемник или на смотровую канаву.
Для выполнения работы потребуется ключ TORX T20, торцовая головка на 13, отвертки.
Отключаем минусовую клемму аккумулятора.

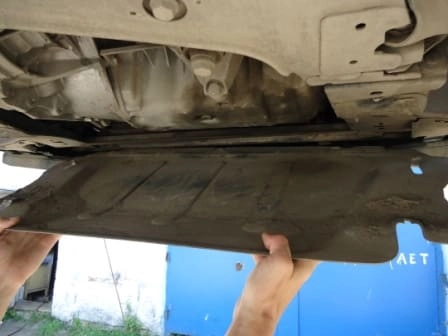

Снимаем защиту картера двигателя
Снимаем верхние облицовки

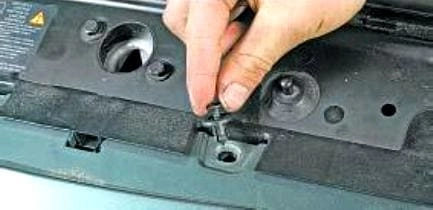

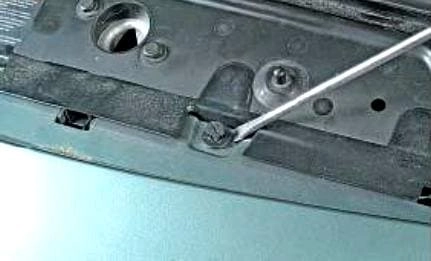

Выкручиваем сердечник пистона, поддеваем его отверткой
Извлекаем пистон из отверстия в бампере

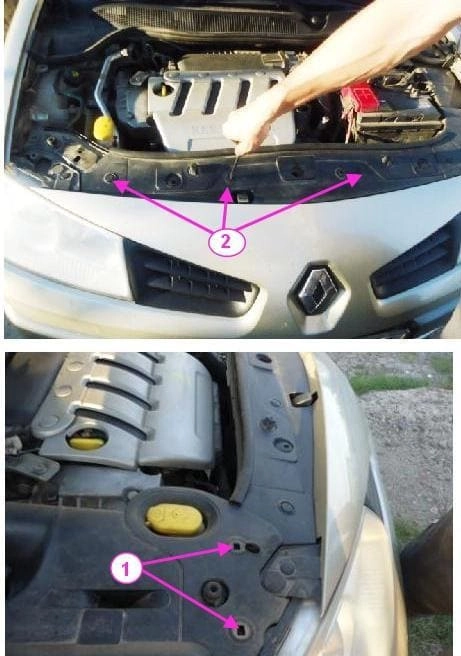

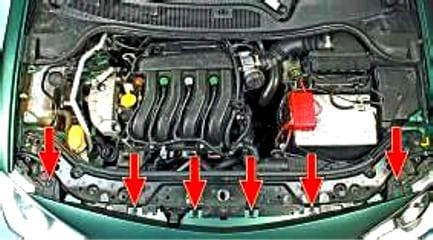

Расположение пистонов крепления бампера к верхней поперечине рамки радиатора

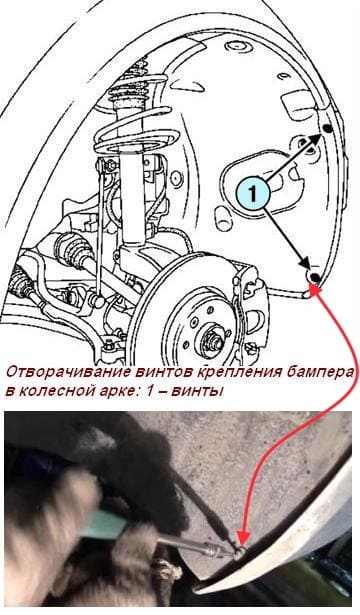

Отверните винты (рис. 6).

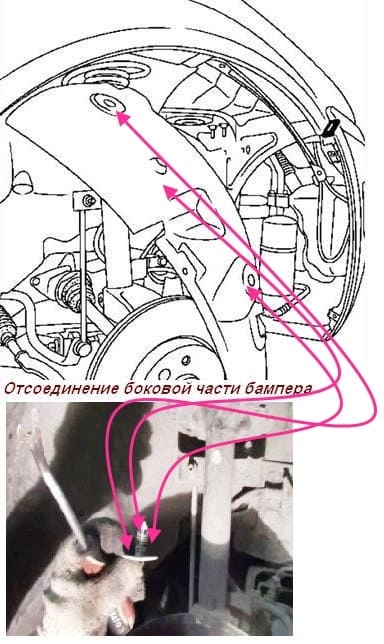

Отсоедините боковую часть бампера (рис. 7).

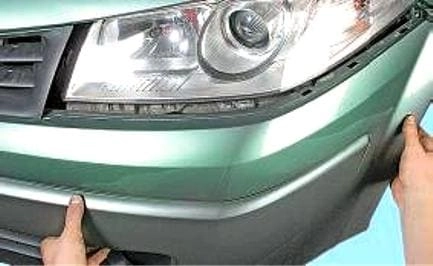

Сдвигаем бампер вперед, отжимаем фиксаторы его крепления (по два с каждой стороны)

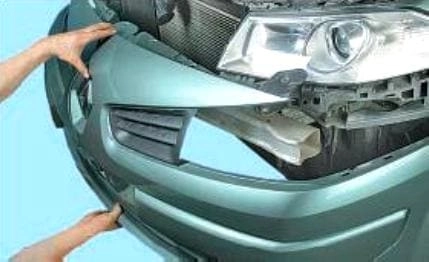

Вдвоем с помощником тянем, бампер с правой и левой стороны, вперед и вверх, сдвигаем его с держателей

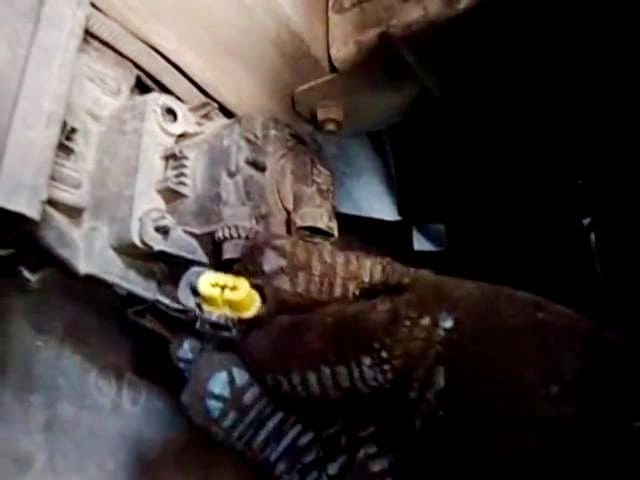

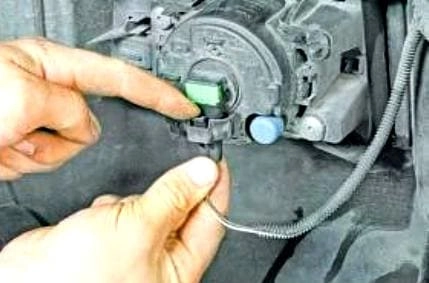

Отсоединяем колодки жгута проводов от разъемов противотуманных фар
Снимаем бампер
Если необходимо разобрать бампер, отжимаем фиксатор разъема противотуманных фар
Отсоединяем колодки жгута проводов от разъемов противотуманных фар

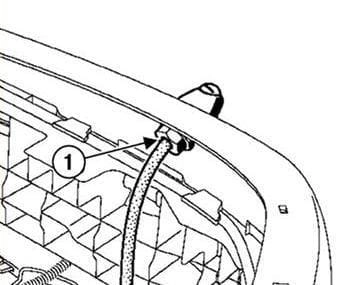

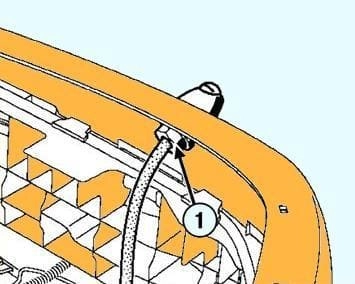

Отсоедините трубки подвода жидкости к жиклерам омывателей фар.
Отверните гайку крепления жиклера омывателя фары и снимите его (рис. 14).

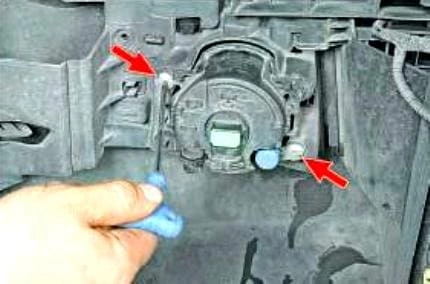

Выкручиваем два винта крепления противотуманной фары к бамперу
Преодолевая сопротивление фиксаторов, снимаем противотуманную фару

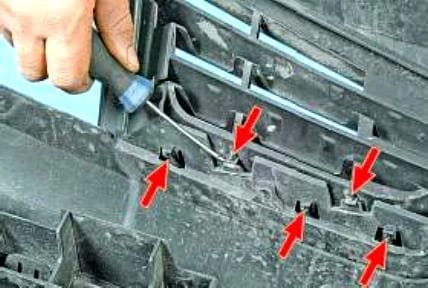

Отжимаем фиксаторы крепления внутренней решетки воздухозаборника

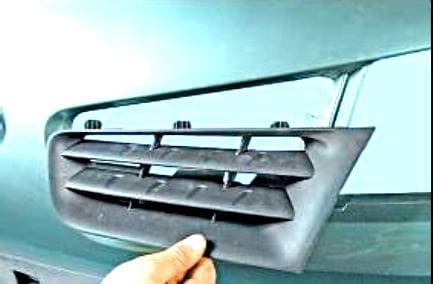

Снимаем внутреннюю решетку воздухозаборника
Отжимаем фиксаторы крепления правой облицовки радиатора
Снимаем ее. Также снимаем левую облицовку радиатора.
Выкручиваем два винта крепления эмблемы

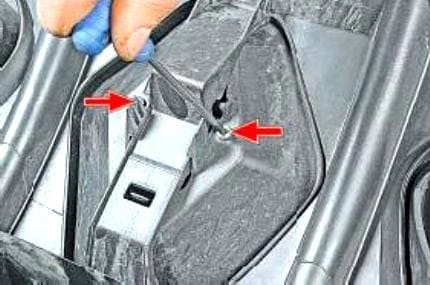

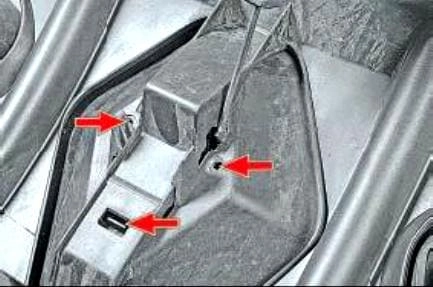

Отжимаем три фиксатора крепления эмблемы

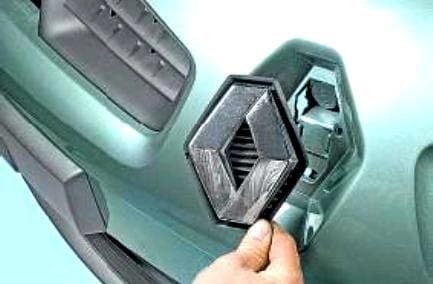

Снимаем эмблему

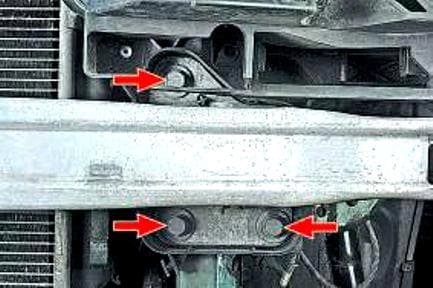

Выкручиваем по три болта крепления усилителя бампера к лонжеронам кузова с каждой стороны и снимаем усилитель
Установка бампера

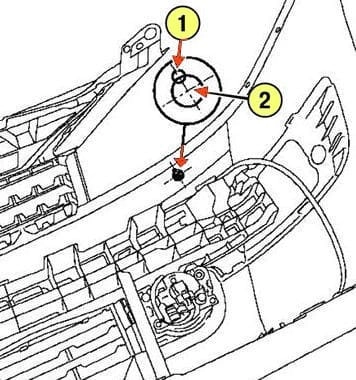

Перед установкой нового бампера, на бампере жиклеров омывателей фар, просверлите бампер по предварительной разметке.
Используйте сверло диаметром 3 мм для сверления установочного отверстия, а также направляющего отверстия, которое затем увеличьте до диаметра жиклера с помощью конической фрезы (зенкера) (рис 25).
Перед установкой жиклеров убедитесь в наличии уплотнительной прокладки.
Затяните с небольшим усилием гайку (рис. 26).
Подсоедините:
- – трубку подачи жидкости;
- – колодку проводов противотуманных фар.
Установка остальных компонентов производится в порядке, обратном снятию.
