Генератор снимаем для ремонта.
Отсоедините провод от клеммы «–» аккумуляторной батареи.

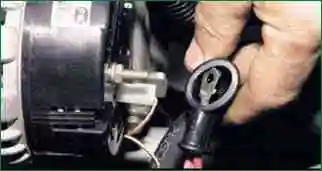

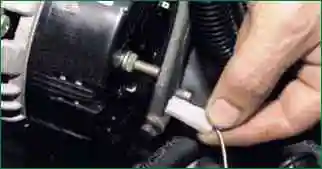

Отсоедините колодку с проводом от вывода «D» генератора.

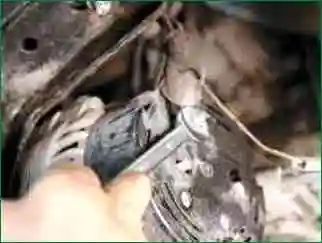

Снимите защитный чехол

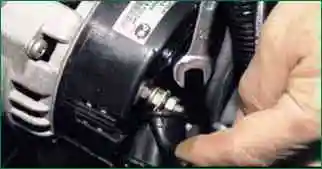

Отверните гайку и отсоедините провода от контактного болта (вывод «В+»).

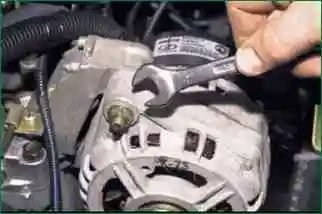

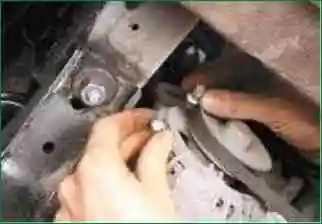

Отверните гайку болта крепления генератора к натяжной планке

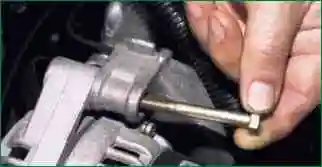

Выньте болт
Отверните гайку болта нижнего крепления генератора

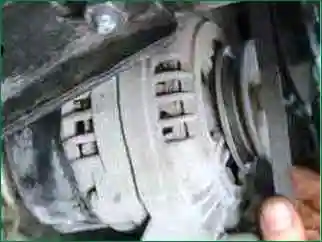

Снимите ремень привода генератора.

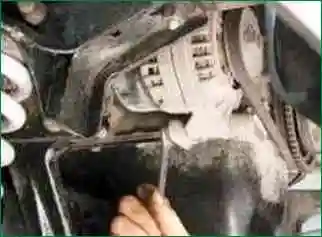

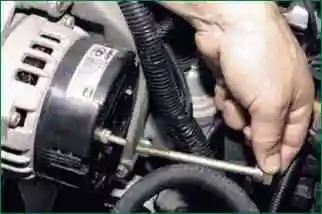

Выньте болт и с помощью монтажной лопатки выведите генератор из кронштейна

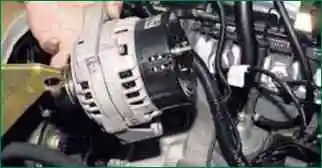

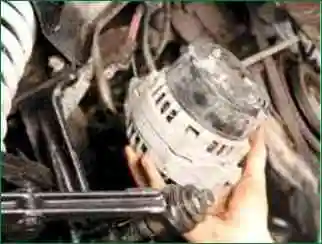

Снимите генератор
Устанавливайте генератор в порядке, обратном снятию.
После установки отрегулируйте натяжение ремня привода генератора. «см. Замена и натяжение ремня генератора»
Снятие и установка генератора 9402.3701–04 Нива Шевролет
Для двигателя с установленным компрессором кондиционера и ГУР
Снимаем ремень привода вспомогательных агрегатов (описано в статье – Натяжение ремня гидронасоса Niva Chevrolet)

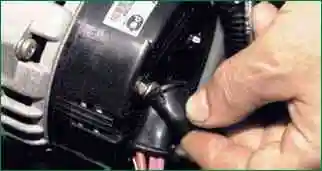

Сдвигаем защитный колпачок с вывода В+ генератора
Ключом на 10 откручиваем гайку

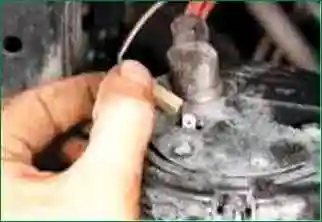

Отсоединяем провода от контактного болта

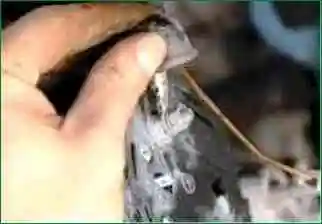

Отсоединяем колодку провода возбуждения генератора

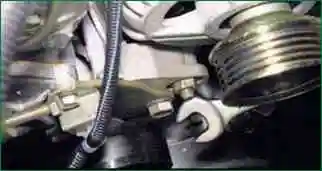

Ключом на 13 откручиваем гайку болта нижнего крепления генератора
Вынимаем болт

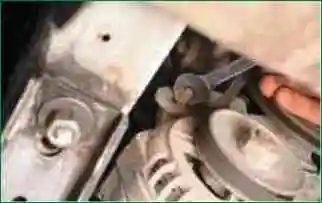

Ключом на 13 откручиваем гайку болта верхнего крепления генератора
Придерживая генератор, вынимаем болт

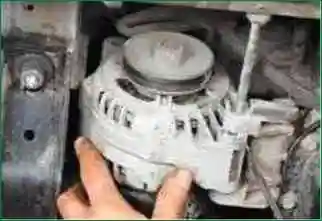

Снимаем генератор
Устанавливаем генератор в обратном порядке
