Узел очистителя ветрового стекла состоит из моторедуктора (электродвигателя с редуктором), рычагов и щеток
Электродвигатель очистителя с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения.
Для защиты электродвигателя от перегрузок в очиститель установлен термобиметаллический предохранитель, а для уменьшения радиопомех служат конденсаторы и дроссели.
Очиститель работает в трех режимах:
I режим — прерывистый, обеспечивается электронным реле К6, установленным в монтажном блоке. Это реле включает также моторедуктор очистителя (малую скорость) при включении омывателя ветрового стекла;
II режим — постоянный, с малой скоростью движения щеток;
III режим — постоянный, с высокой скоростью движения щеток.
Возможные неисправности стеклоочистителя
Причина неисправности Способ устранения
Эл. Двигатель очистителя не работает, биметаллический предохранитель не срабатывает и не перегорает предохранитель F11 в монтажном блоке
Повреждены провода питания моторедуктора или окисление контактов разъемов - Проверьте провода, зачистите контакты разъемов
Поврежден переключатель очистителя - Замените переключатель
Зависание щеток электродвигателя, сильное загрязнение коллектора - Проверьте положение щеток и очистите коллектор
Обрыв провода в обмотке якоря электродвигателя - Замените моторедуктор
Электродвигатель не работает, срабатывает биметаллический предохранитель или перегорает предохранитель F11 в монтажном блоке
Щетки примерзли к стеклу - Отведите щетки от стекла
В механизм попал посторонний предмет - Проверьте механизм
Короткое замыкание в обмотке якоря электродвигателя - Замените моторедуктор
Электродвигатель не работает в прерывистом режиме
Поврежден переключатель очистителя - Замените переключатель
Повреждено реле очистителя - Замените реле
Щетки не возвращаются в парковое положение
Повреждено реле очистителя - Замените реле очистителя
Плохое прижатие контактных лепестков концевого выключателя к шестерне моторедуктора - Подогните контактные лепестки концевого выключателя
Загрязнение контактов концевого выключателя в моторедукторе - Зачистите контакты
Не подается напряжение постоянного питания на колодку подключения моторедуктора - Определите причину неисправности и устраните
Электродвигатель очистителя работает, но щетки не перемещаются
Поломаны зубъя шестерни моторедуктора - Замените моторедуктор
Слабое крепление кривошипа на оси шестерни моторедуктора - Затяните гайку крепления кривошипа.
Снятие, разборка и установка очистителя ветрового стекла
Отсоедините провод от клеммы «минус» аккумуляторной батареи.

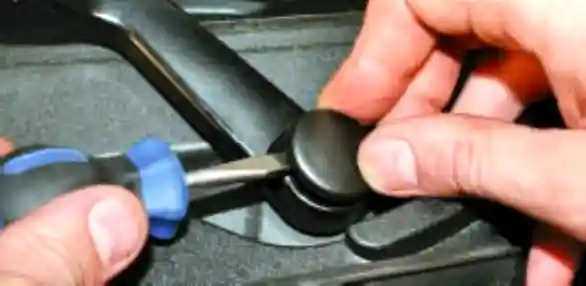

Подденьте отверткой декоративные заглушки гаек крепления рычагов стеклоочистителя
Снимите заглушки.

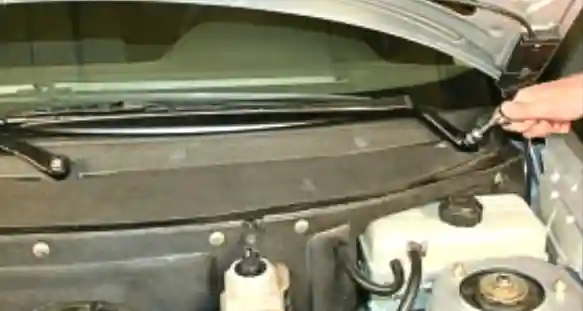

Ослабьте гайки крепления рычагов.
Закройте капот и аккуратно, подняв вверх рычаги и покачивая их вверх-вниз, чтобы не повредить лакокрасочное покрытие капота, сорвите рычаг со шлицев.

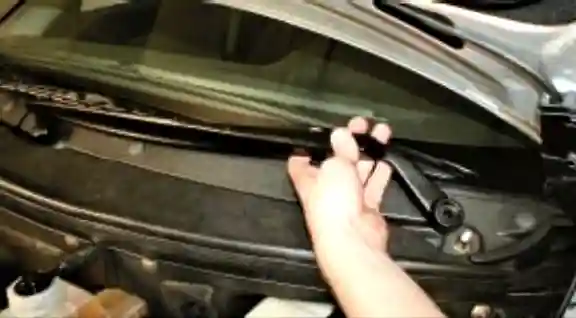

Опустите рычаги в исходное положение, откройте капот, окончательно отверните гайки крепления и снимите рычаги вместе со щетками.
Рычаги стеклоочистителей со стороны водителя и пассажира различаются по длине и поэтому невзаимозаменяемы.
Не перепутайте рычаги местами при установке их на автомобиль.
Снимите облицовки рамы ветрового стекла.

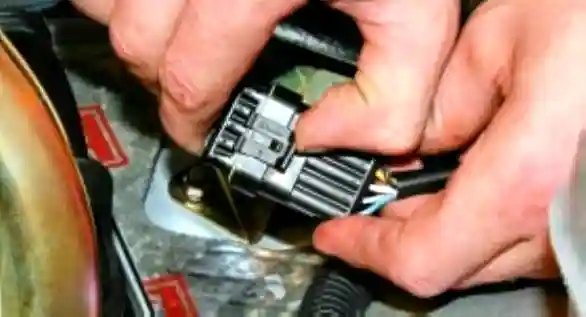

Отожмите фиксатор

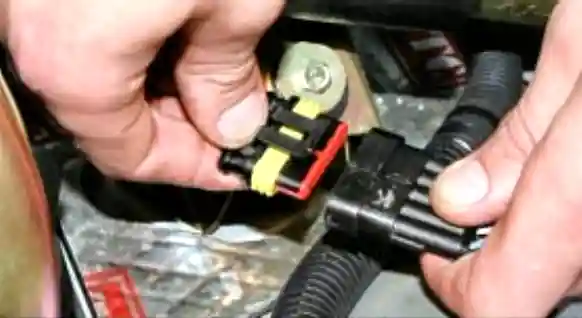

Разъедините колодку жгута проводов стеклоочистителя и переднего жгута проводов автомобиля

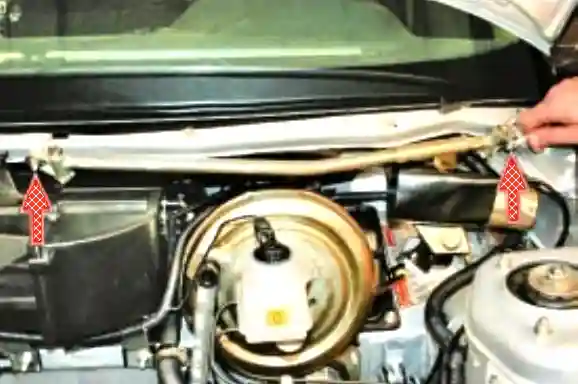

Выверните две гайки крепления трапеции стеклоочистителя

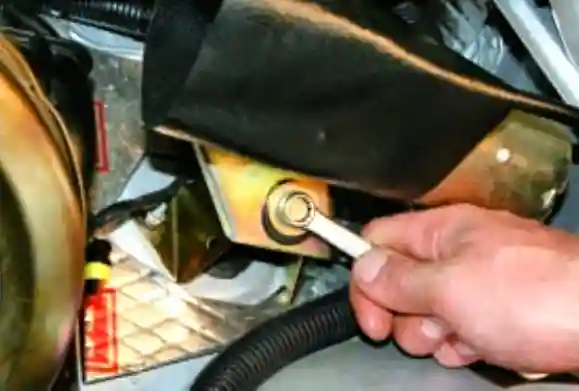

Выверните болт крепления кронштейна моторедуктора к кузову

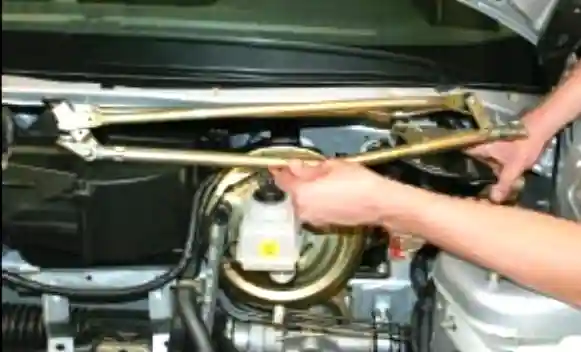

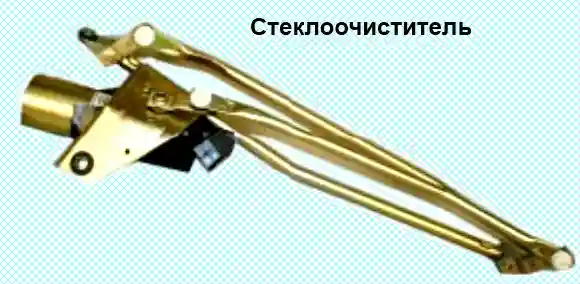

Снимите стеклоочиститель, слегка повернув его вверх

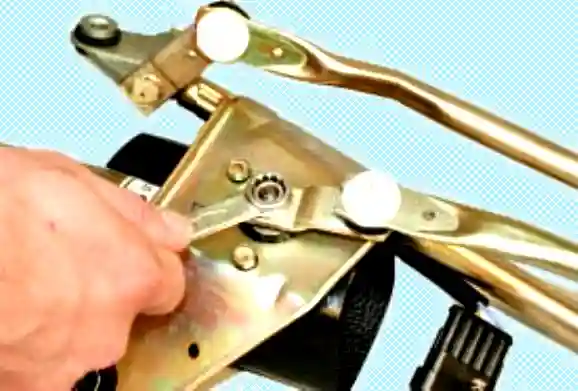

Отверните гайку крепления
Снимите поводок с валика моторедуктора.

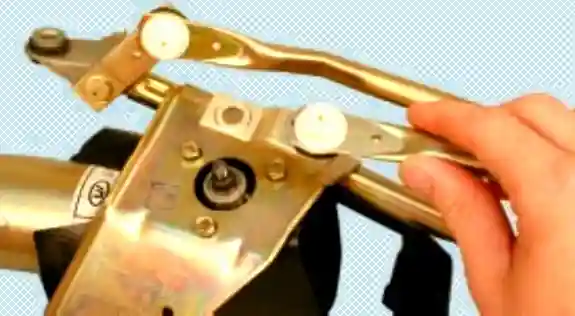

Выверните три болта крепления моторедуктора
Снимите его с кронштейна.

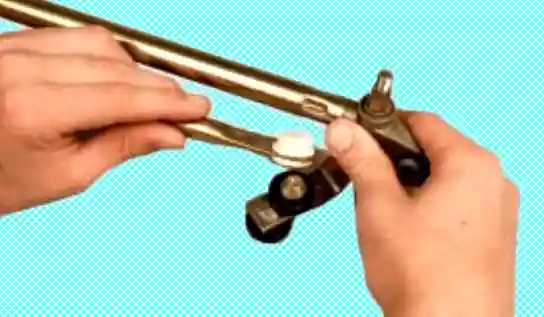

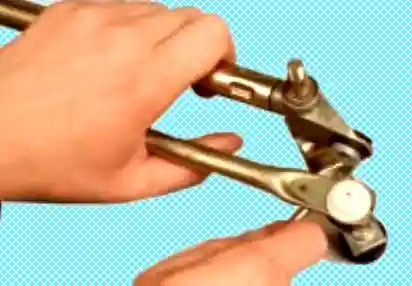

Снимите тягу с шарового шарнира кривошипа с одной стороны

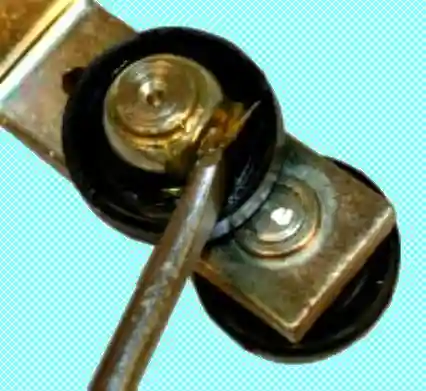

Подденьте отверткой
снимите тягу с другой стороны кривошипа

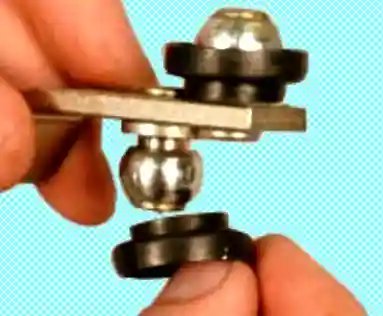

Замените потрескавшиеся или потерявшие эластичность сальники шаровых шарниров
Заложите новую консистентную смазку в шарниры трапеции стеклоочистителя.
Соберите и установите стеклоочиститель в порядке, обратном снятию.
