Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости

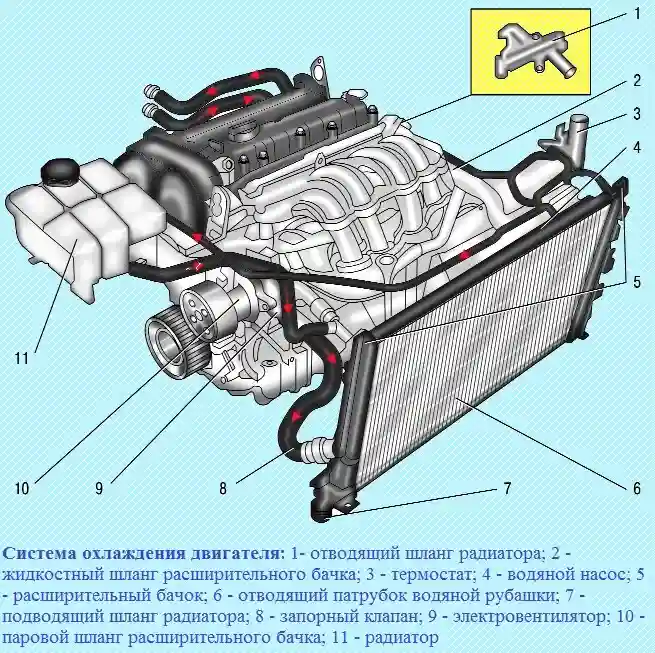

Устройство системы охлаждения показано на рис. 1.
Система состоит из рубашки охлаждения, радиатора 11 с электровентилятором 9, расширительного бачка 5, водяного насоса 4, термостата 3, отводящего патрубка 6 водяной рубашки, запорного клапана 8 и шлангов.
Циркуляцию жидкости в системе создает водяной насос 4.
Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры камеры сгорания и затем поступает к термостату 3.
В зависимости от положения клапана термостата жидкость поступает или в водяной насос (при низкой температуре), или в радиатор 11 (при высокой температуре).

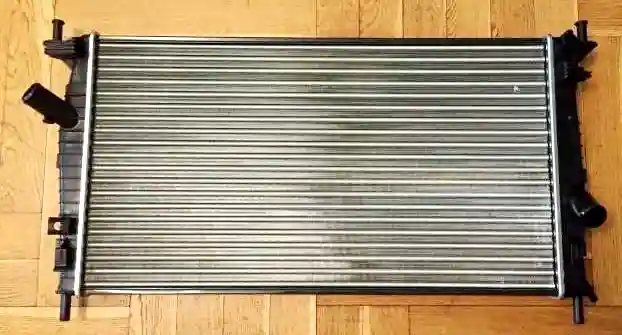

Радиатор 11 с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками.
В нижней части левого бачка радиатора находится сливная пробка.
В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, патрубок парового шланга 10, соединяющего радиатор с расширительным бачком.

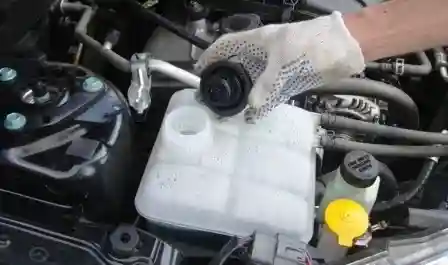

Расширительный бачок 5 служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры.
Он изготовлен из полупрозрачной пластмассы. В пластмассовой пробке бачка, закрывающей его горловину, установлены впускной и выпускной клапаны.
Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения.
При возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны.
Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов.
Водяной насос 4 центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения.
Он расположен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем, общим с генератором и насосом гидроусилителя рулевого управления, от шкива коленчатого вала.
В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.
Термостат 3, представляющий собой электромагнитный клапан, поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя.
Термостатом управляет электронный блок системы управления двигателем, получающий информацию от датчика температуры охлаждающей жидкости, установленного на выпускном патрубке 6 водяной рубашки.
Термостат установлен в корпусе, закрепленном на головке блока цилиндров.
При температуре охлаждающей жидкости до 60°С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя.
При температуре около 80°С термостат начинает открываться, а при 98°С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.

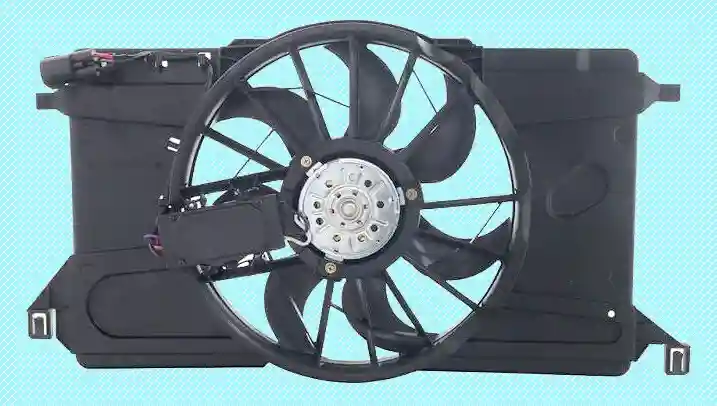

Электровентилятор 9 системы охлаждения (с пластмассовой восьмилопастной крыльчаткой) служит для дополнительного обдува радиатора, включается и выключается по сигналу электронного блока управления двигателем.
Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентилятор может вращаться с малой и большой скоростью.
Изменение скоростного режима вентилятора обеспечивается блоком управления двигателем подключением дополнительного сопротивления.
Электровентилятор в сборе с кожухом закреплен на радиаторе системы охлаждения.
Отводящий патрубок 6 водяной рубашки служит для распределения потоков охлаждающей жидкости в зависимости от режимов работы системы охлаждения.
В корпус патрубка ввернут датчик температуры охлаждающей жидкости, по информации которого электронный блок системы управления двигателем управляет тепловым режимом двигателя.
Запорный клапан 8 предназначен для прекращения отвода охлаждающей жидкости в расширительный бачок при пуске холодного двигателя.
Запорный клапан в закрытом состоянии уменьшает циркуляцию охлаждающей жидкости в системе непрогретого двигателя, что позволяет экономить топливо при прогреве двигателя и уменьшает время прогрева.
При температуре охлаждающей жидкости 80°С запорный клапан открывается полностью и жидкость начинает циркулировать через расширительный бачок. В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.
Систему заполняют жидкостью (антифризом), не замерзающей при температуре окружающей среды до –40 °С.
Тип охлаждающей жидкости, залитой в систему охлаждения, – Motorcraft Super Plus 4 (зеленого цвета) или Motorcraft Super Plus 2000 (оранжевого цвета).
Жидкость Motorcraft Super Plus 4 изготовлена на основе несиликатированной органической кислоты (ОАТ), и ее не следует смешивать с другими типами охлаждающей жидкости.
Жидкость Motorcraft Super Plus 2000 изготовлена на основе моноэтиленгликоля, как и большинство современных охлаждающих жидкостей.
Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
В электронный блок управления двигателем заложена программа защиты двигателя от перегрева.
В самом начале перегрева по информации от датчика температуры охлаждающей жидкости блок управления двигателем подает команду на перемещение стрелки указателя температуры охлаждающей жидкости в красную зону.
Если водитель не останавливает двигатель и его температура продолжает повышаться, блок управления двигателем включает контрольную лампу 1 (см. рис. 4), это указывает водителю на то, что двигатель приближается к критическому пределу и должен быть остановлен.
Если водитель игнорирует показания указателя температуры охлаждающей жидкости и включение лампы, электронный блок управления двигателем отключает подачу топлива в два цилиндра двигателя и ограничивает частоту вращения коленчатого вала 3000 мин-1.
Одновременно загорается сигнальная лампа 2 (см. рис. 4) неисправности двигателя, что указывает на возможность значительного повреждения двигателя и резкого увеличения токсичности отработавших газов.
На этом режиме в отключенные цилиндры всасывается воздух, что позволяет снизить температуру двигателя. Причем отключаемые цилиндры чередуются между собой для более равномерного охлаждения.
Если двигатель перешел на режим работы только двух цилиндров, его можно вернуть на режим работы четырех цилиндров, только выключив и снова включив зажигание.
Если температура двигателя и после всех принятых мер продолжает повышаться, блок управления выключает двигатель.
Если в это время педаль управления дроссельной заслонкой нажатием ноги переместилась на большой угол (например, водитель выполняет обгон), то двигатель будет остановлен только через 10 с после отпускания педали
