Antes del montaje, cada cigüeñal debe comprobarse en un detector de defectos magnético o ultrasónico para comprobar la ausencia de micro y macrofisuras; así como la conformidad del conjunto seleccionado de semicojinetes principales con el tamaño de los muñones principales
No se permiten daños mecánicos (riesgos, abolladuras, muescas, etc.) en los muñones del cigüeñal y semicojinetes principales.
Los muñones principales, los revestimientos y los asientos de los cojinetes deben limpiarse con una servilleta y soplarse con aire comprimido.
Las tapas de los cojinetes principales deben encajar perfectamente en las carcasas del bloque.
No se permite la reorganización ni la inversión de las tapas de los cojinetes principales.
No se permite el desmontaje de los semicojinetes principales.
Las camisas deben instalarse en los asientos apropiados en el bloque de cilindros.
Los muñones y camisas principales deben lubricarse con aceite de motor antes de colocar el cigüeñal.
Los semianillos de empuje instalados en las paredes de la cama del quinto cojinete principal y la tapa del cojinete deben seleccionarse de modo que el juego longitudinal del cigüeñal después de apretar los pernos de los cojinetes principales sea de 0,14 ... 0,37 mm.
Las grietas del mecanismo de la válvula deben sobresalir por encima del plano de la arandela de 0,5 a 2,0 mm;
Se deben seleccionar pistones, bielas y pasadores de pistón del mismo grupo de peso para un motor diesel, el peso de las bielas completas con pistones no debe exceder los 30 g.
Los muñones de bancada y de biela y los casquillos de cojinete del cigüeñal se fabrican en dos tamaños nominales.

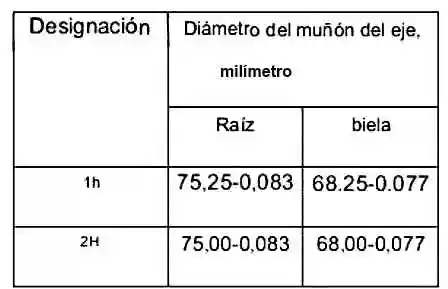

Tamaños nominales de los muñones del cigüeñal
|
Designación |
Diámetro del muñón del eje, mm |
|
|---|---|---|
|
Raíz |
biela |
|
|
1Н |
75,25-0,083 |
68,25-0,077 |
|
2N |
75,00-0,083 |
68,00-0,077 |

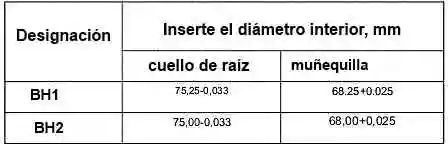

Dimensiones nominales de los semicojinetes del cigüeñal
|
Designación |
Diámetro interior del liner, mm |
|
|---|---|---|
|
Cuello de raíz |
Cigüeñal |
|
|
BN1 |
75,25-0,033 |
68,25+0,025 |
|
BN2 |
75,00-0,033 |
68,00+0,025 |
Los cigüeñales, cuya biela y muñones principales están hechos de acuerdo con el tamaño de la segunda denominación, tienen una designación adicional en la primera mejilla:
- 2K - cuellos de raíz de segunda denominación;
- 2Ø - muñones de biela de segunda denominación;
- 2КШ - biela y muñones principales de la segunda denominación.

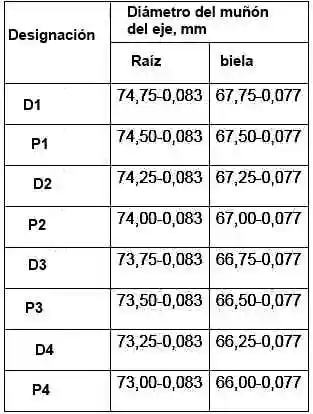

Cotas de reparación de los muñones del cigüeñal
|
Designación |
Diámetro del muñón del eje, mm |
|
|---|---|---|
|
Raíz |
biela |
|
|
D1 |
74,75-0,083 |
67,75-0,077 |
|
1 |
74,50-0,083 |
67,50-0,077 |
|
D2 |
74,25-0,083 |
67,25-0,077 |
|
Р2 |
74,00-0,083 |
67,00-0,077 |
|
D3 |
73,75-0,083 |
66,75-0,077 |
|
Р3 |
73,50-0,083 |
66,50-0,077 |
|
D4 |
73,25-0,083 |
66,25-0,077 |
|
Р4 |
73,00-0,083 |
66,00-0,077 |
Al comprobar el apriete de los pernos de las tapas de los cojinetes principales para el apriete, el valor del par no debe exceder los 240 Nm.
El par de apriete de los tornillos del cojinete principal debe ser de 200…220 Nm.
Al mismo tiempo, el cigüeñal debe girar suavemente, sin atascarse, sin girar más de 3 Nm.
