Описание конструкции топливного насоса

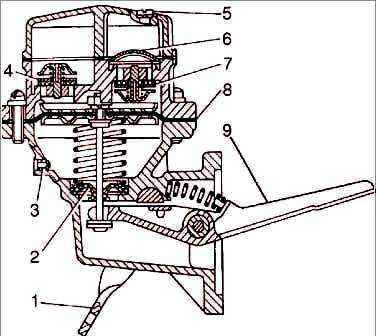

Топливный насос Б-9В (рис. 1) — диафрагменного типа, приводится в действие от эксцентрика, расположенного на распределительном валу двигателя
Топливный насос состоит из сборных узлов корпуса с диафрагмой 8 и рычагом привода 9, головки с клапанами 4 и 7 и крышки.
Диафрагма из четырех лепестков, изготовленных из лакоткани, зажимается между корпусом и головкой насоса.
Тяга диафрагмы уплотняется резиновым уплотнителем 2.
Клапан состоит из обоймы, изготавливаемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной (из бронзовой проволоки).
Над всасывающими клапанами насоса устанавливается фильтр 6, изготовленный из мелкой латунной сетки.
Для заполнения карбюратора топливом при неработающем двигателе насос имеет устройство для ручного привода.
Для контроля герметичности диафрагмы в корпусе насоса есть отверстие с сетчатым фильтром 3.
Снятие и разборка топливного насоса
Ослабляем затяжку хомута и снимаем со штуцера подводящий шланг.
Ключом «на 14» отворачиваем штуцер и отсоединяем отводящую трубку топливного насоса.
Головкой «на 12» с удлинителем отворачиваем два болта.
Снимаем топливный насос.
Между насосом и блоком цилиндров установлена прокладка
Отворачиваем 8 винтов по периметру насоса и, запоминаем положение.
Снимаем крышку.
Надавив на центр мембраны, поворачиваем ее на угол 90° и вынимаем мембрану вместе со штоком и пружиной.
Отворачиваем три винта
Снимаем пластмассовую перегородку с клапанами и уплотнительной прокладкой
Аккуратно утапливаем ножку клапана отверткой.
С обратной стороны перегородки вынимаем клапан.
Ключом «на 17» выворачиваем штуцер и снимаем с него сетчатый фильтр
Сборку топливного насоса производим в обратной последовательности.
Крышку насоса ориентируем по стрелке, указывающей направление движений топлива
В случае замены клапанов при запрессовке обойм необходимо обеспечить размер между обоймой и клапаном у впускных клапанов 1,5–1,8 мм, у выпускного 2,0–2,3 мм.
При установке головки насоса на корпус следует завернуть восемь винтов крепления и, не затягивая их, перевести рычаг ручной подкачки в верхнее положение и только после этого окончательно затянуть винты.
