Цепи питания электрооборудования автомобиля защищены предохранителями.
Лампы фар, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.
Предохранители и реле установлены в монтажных блоках, в салоне автомобиля и в моторном отсеке.
Большая часть предохранителей находятся в монтажном блоке, расположенном в салоне, в левом торце панели приборов, под пластмассовой крышкой, рисунок 1.
Предохранители монтажного блока салона
№ (сила тока, А) Защищаемая электрическая цепь
F1 (15 A) Омыватель ветрового стекла
F2 (25 A) – в исполнениях «стандарт» и «норма»
Дневные ходовые огни (через предохранитель F39)
Фары ближнего света (F42 и F44)
F2 (5 A) – в исполнении «люкс»
Сигнал включения ближнего света фар
Сигнал включения дневных ходовых огней
Сигнал включения заднего противотуманного огня
Сигнал включения противотуманных фар
Электрокорректор света фар (F39)
F3 (15 A) Патрон для подключения доп. потребителей/прикуриватель
F4 (20 A) – в исполнениях «стандарт» и «норма»
Фары дальнего света (F41 и F46)
Габаритные огни (F47 и F48)
Задний противотуманный огонь (F8)
F4 (5 A) – в исполнении «люкс»
Сигнал включения дальнего света фар
Сигнал включения габаритных огней
Реле звукового сигнала
F5 (15 A)** Обогреватели передних сидений
F6 (25 A)* Дальний свет правого борта
F6 (25 A)* Ближний свет левого борта
Габаритные огни левого борта
Дневной ходовой огонь правого борта
Фонари освещения номерного знака
Подсветка приборов и клавиш
F7 (30 A)* Очиститель ветрового стекла
F8 (3 A)*** Задний противотуманный огонь
F9 (15 A)* Противотуманные фары
Задний противотуманный огонь
F10 (25 A)*
Дальний свет левого борта
Ближний свет правого борта
Габаритные огни правого борта
Дневной ходовой огонь левого борта
Подсветка переключателей стеклоподъемников, прикуривателя, радиоприемника
F11 (15 A)
Реле электростеклоподъемников передних дверей (F33)
Реле электростеклоподъемников задних дверей* (F33)
Электропривод наружных зеркал (F35)
Контроллер САУКУ* (F33)
Панель управления климатической установкой (F33)
Антенна иммобилизатора
Выключатель сигнала торможения (F16)
Плафон освещения вещевого ящика** (F17)
Блок освещения салона (F17)
Плафон освещения багажника (F17)
Плафоны освещения порогов* (F17)
F12 (15 A)
Указатели поворота (в блок-фарах и фонарях)
Боковой указатель поворота в левом наружном зеркале (F43)
F12 (15 A) Боковой указатель поворота в правом наружном зеркале (F49)
F13 (10 A) Центральный блок кузовной электроники
F14 (10 A) Сигналы торможения (F37 и F38)
F15 (5 A)
Датчик дождя*
Переключатель корректора света фар
Реле обогрева заднего стекла
F16 (5 A) Выключатель сигнала торможения
F17 (5 A)
Плафон освещения багажника
Блок освещения салона
Плафон освещения вещевого ящика**
Плафоны освещения порогов*
F18 (30 A)
Моторедукторы блокировки дверей
Моторедуктор блокировки багажника /двери задка
F19 (30 A)
Электростеклоподъемники передних дверей
Электростеклоподъемники задних дверей*
F20 (5 A)** Обогрев наружных зеркал
F21 (15 A) Блок управления системой надувных подушек безопасности
F22 (5 A) Комбинация приборов
F23 (5 A) Комбинация приборов
F24 (5 A)
Дополнительное реле стартера
Реле дополнительных потребителей (ACC)
Реле клеммы 15А
F25 (30 A) Электровентилятор отопителя
F26 (15 A) Топливный насос
F27 (5 A)** Блок управления системой безопасной парковки
F28 (5 A) Электроусилитель рулевого управления
F30 (5 A) Блок системы «ЭРА-ГЛОНАСС»
F31 (5 A) Блок системы «ЭРА-ГЛОНАСС»
F32 (10 A) Клемма 15 приборов
F33 (5 A)
Реле электростеклоподъемников передних дверей
Реле электростеклоподъемников задних дверей*
Панель управления климатической установкой
Контроллер САУКУ*
F34 (5 A)
Датчик угла поворота рулевого колеса
Блок кнопок рулевого колеса**
F35 (5 A)** Электропривод наружных зеркал
F36 (5 A)
Радиоприемник/мультимедийное оборудование**
Диагностический разъем
F37 (7,5 A) Сигнал торможения правый
F38 (7,5 A)
Сигнал торможения левый
Сигнал торможения дополнительный
F39 (10 A)*** Дневные ходовые огни
F40 (25 A)*** Очиститель ветрового стекла
F41 (10 A)*** Дальний свет левого борта
F42 (10 A)***
Ближний свет левого борта
Электрокорректор левой фары
F43 (3 A) Боковой указатель поворота в левом наружном зеркале
F44 (10 A)***
Ближний свет правого борта
Электрокорректор правой фары
F46 (10 A)*** Дальний свет правого борта
F47 (5 A)*** Габаритные огни правого борта
F48 (5 A)***
Габаритные огни левого борта
Фонари освещения номерного знака
F49 (3 A) Боковой указатель поворота в правом наружном зеркале
F50 (5 A)** Привод управления роботизированной коробкой передач
F51 (5 A) Блок системы «ЭРА-ГЛОНАСС»
F52 (15 A) Очиститель заднего стекла
* Присутствует только в исполнении «Top».
** Присутствует только в исполнениях «Optima» и «Top».
*** Присутствует только в исполнениях «Optima».
Реле монтажного блока салона
№ (сила тока, А) Защищаемая электрическая цепь
К1 (40 А) Реле электровентилятора отопителя
К2 (30 А) Реле дополнительных потребителей (АСС)
К3 (30 А) Реле обогрева заднего стекла
К4 (30 А) Реле электростеклоподъемников передних дверей
К5 (30 А) Реле клеммы 15А
К6 (30 А)* Реле электростеклоподъемников задних дверей
К7 (20 А) Реле топливного насоса

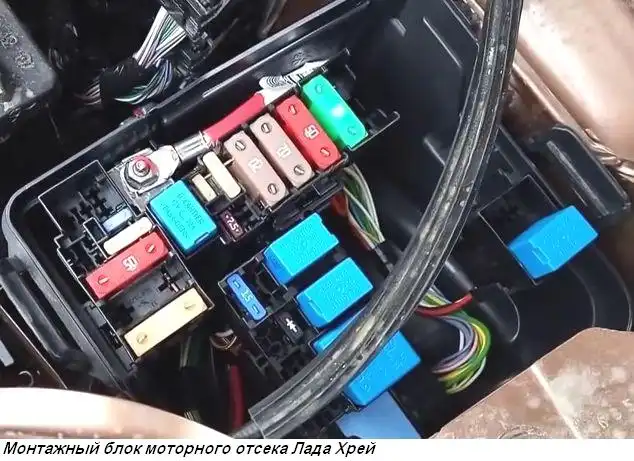

Предохранители и реле монтажного блока моторного отсека
Прежде чем заменить перегоревший предохранитель, нужно выяснить причину его перегорания.
Устранить причину, а затем установить новый предохранитель.
№ (сила тока, А) Защищаемая электрическая цепь
F60 (70 A) Электроусилитель рулевого управления
F61 (30 A) Обогреватель заднего стекла
F62 (40 A) Контроллер системы устойчивости
F63 (15 A) Муфта компрессора кондиционера
F64 (5 A) Контроллер системы устойчивости
F65 (25 A) Контроллер системы устойчивости
F66 (5 A) Контроллер управления роботизированной коробкой передач
F67 (15 A) Блок управления предпусковым подогревателем
F68 (70 A) Контроллер управления роботизированной коробкой передач
F69 (15 A)
Катушки зажигания
Форсунки
Контроллер системы управления двигателем
F70 (60 A) Клемма 30 приборов
F71 (60 A) Генератор
F72 (60 A) Генератор
F73 (10 A) Звуковой сигнал
F74 (5 A)
Свет заднего хода
Блок управления системой безопасной парковки
F75 (60 A) Обогреватель ветрового стекла
F76 (10 A) Тревожный звуковой сигнал
F77 (30 A) Дополнительное реле стартера
F78 (7,5 A)
Датчики кислорода
Клапан продувки адсорбера
Клапан ГРМ
F79 (40 A) Электровентилятор радиатора
F80 (5 A) Реле обогрева ветрового стекла
Расположение может отличаться в зависимости от комплектации автомобиля
Реле монтажного блока моторного отсека
№ предохранителя (сила тока, А) - Защищаемая электрическая цепь
К21 (30 А) Реле обогрева ветрового стекла 1
К22 (30 А) Реле обогрева ветрового стекла 2
К23 (30 А) Дополнительное реле стартера
К24 (20 А) Реле звукового сигнала
К25 (20 А) Реле тревожного звукового сигнала
К26 (30 А) Дополнительное реле стартера 2
К27 (20 А) Главное реле ЭСУД
К28 (20 А) Реле муфты компрессора кондиционера
Расположение может отличаться в зависимости от комплектации.
