Снятие облицовки панели
Снимаем облицовку панели в случаях замены жгута проводов, а также замены тяг управления вентиляцией и отоплением
Снимаем комбинацию приборов (см. «Снятие комбинации приборов»).
Поддеваем отверткой обивку левой передней стойки и преодолевая сопротивление трех пистонов снимаем обивку.
Аналогично снимаем обивку правой передней стойки.
Снимаем рулевое колесо (см. «Снятие рулевого колеса»).
Снимаем подрулевые переключатели (см. «Снятие подрулевых переключателей»).
Отверткой поддеваем кожух, предназначенный для установки головного устройства звуковоспроизведения (магнитолы) и вынимаем кожух из гнезда.
Нажав на фиксаторы колодок жгутов проводов, отсоединяем их от кожуха магнитолы.
Пальцем выдавливаем левую заглушку из центральной накладки облицовки панели приборов.
Аналогично снимаем правую заглушку.
Снимаем ручку с рычага включения режима рециркуляции воздуха.
Снимаем ручку регулятора распределения потоков воздуха.

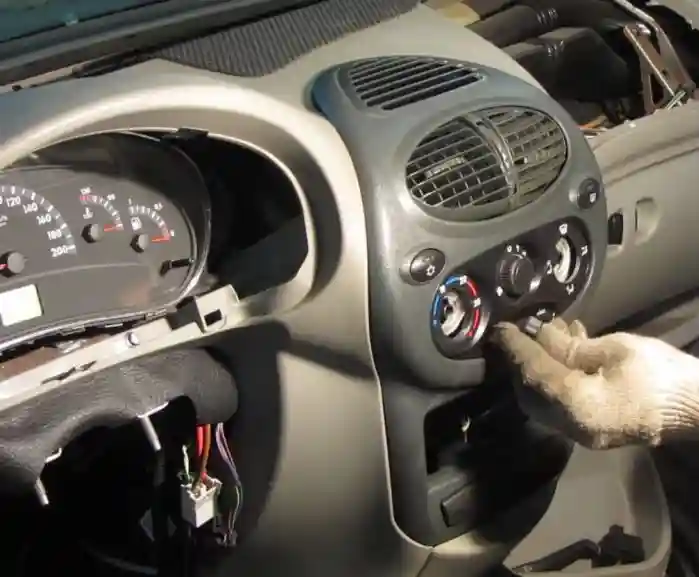

Снимаем ручку регулятора температуры воздуха
Поддеваем отверткой ручку переключателя режимов работы вентилятора и снимаем ее.
Крестообразной отверткой отворачиваем два самореза крепления центральной накладки облицовки панели приборов.

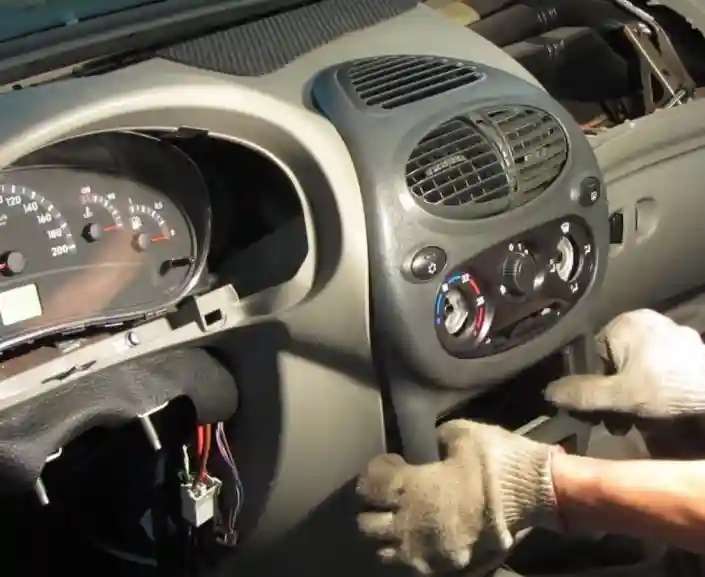

Отводим накладку панели приборов, выводя пружинные фиксаторы из-под облицовки панели приборов, и удерживаем ее в руках

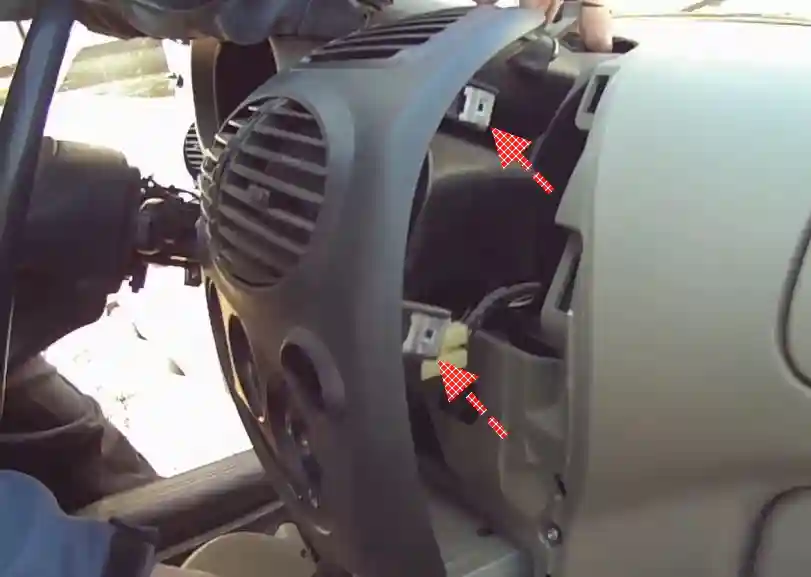

Стрелками на рисунке показаны фиксаторы облицовки панели

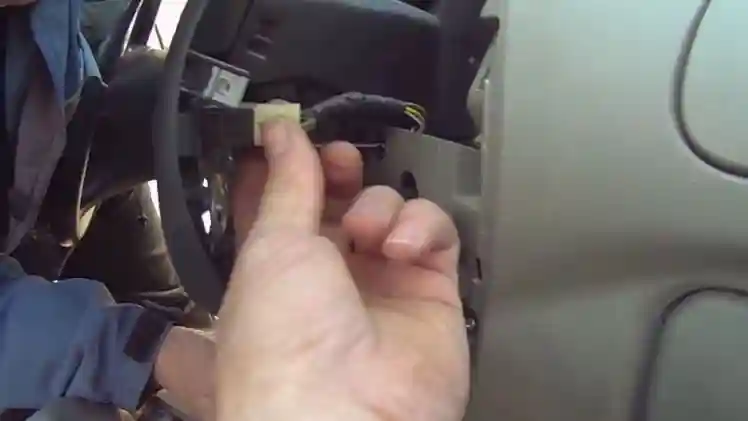

Нажав на фиксаторы колодки жгута проводов, отсоединяем ее от выключателя аварийной сигнализации.
Отсоединяем колодки жгутов проводов от двух патронов ламп подсветки.
Отсоединяем колодку жгута проводов от переключателя режимов работы вентилятора.
Отсоединяем колодку жгута проводов от выключателя обогрева заднего стекла.

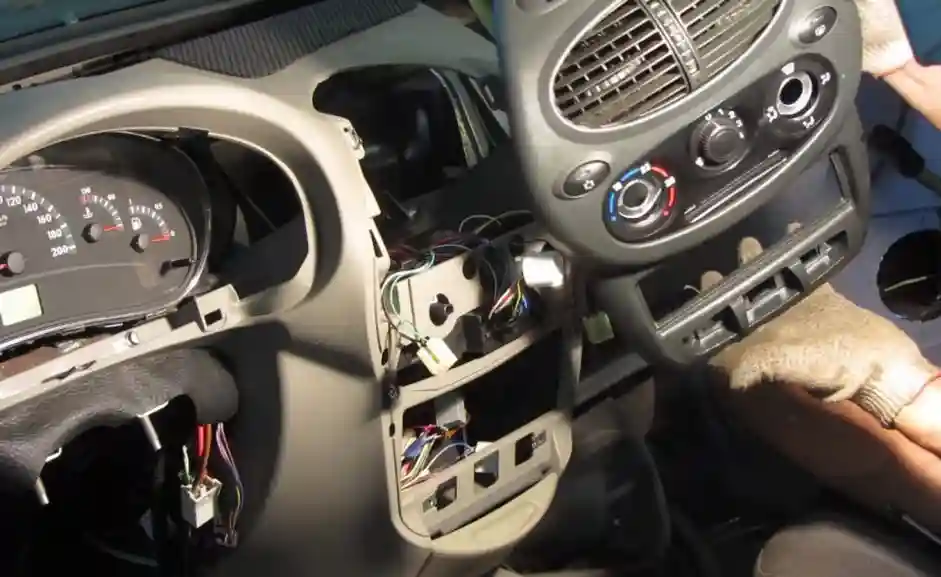

Снимаем облицовку панели приборов
Открыв крышку вещевого ящика, рукой отжимаем верхнюю планку крепления декоративного материала и снимаем ее.
Внутри вещевого ящика крестообразной отверткой отворачиваем винт крепления облицовки панели приборов
Поддев отверткой плафон освещения вещевого ящика вынимаем его из отверстия в облицовке.
Отсоединяем наконечники проводов от выводов плафона.
Крестообразной отверткой отворачиваем саморез крепления выключателя плафона освещения вещевого ящика.
Вынув выключатель из гнезда, отсоединяем колодку проводов от выключателя.
Крестообразной отверткой отворачиваем четыре самореза крепления блока управления вентиляцией и отоплением к облицовке.
Крестообразной отверткой отворачиваем два самореза крепления левого дефлектора системы вентиляции и отопления салона
Снимаем дефлектор.
Так же снимаем правый дефлектор
Под ветровым стеклом отверткой снимаем стопорные шайбы (14 шт.) крепления облицовки панели приборов
Крестообразной отверткой отворачиваем саморезы (а) — (всего их шесть), ключом «на 10» гайки (б) — (всего их семь) крепления облицовки.
Крестообразной отверткой отворачиваем саморезы (в) — (всего их девять) верхнего крепления облицовки (см. фото 22).
Спереди отворачиваем четыре винта (г) и четыре самореза (д). Снизу под панелью приборов отворачиваем два винта (е) и два самореза (ж).
Отворачиваем саморез нижнего крепления монтажного блока к панели приборов (см. «Монтажный блок реле и предохранителей»).
Снимаем облицовку с каркаса панели приборов.
Устанавливаем облицовку панели приборов в обратной последовательности.
Предварительно пропускаем колодку и наконечники проводов выключателя и плафона освещения вещевого ящика через соответствующие отверстия в облицовке.
При снятии 14 стопорных шайб могут обломиться пластмассовые штифты, в этом случае вместо стопорных шайб можно установить саморезы.
