Карбюратор құрылғысының ерекшеліктері

Карбюратор 21083–1107010-31 (1-сурет) эмульсия түрі, екі камералы, дәйекті дроссельді ашатын.

Карбюратордың теңдестірілген қалтқы камерасы, дроссельдік клапанға арналған картер шығару жүйесі, бірінші камераның дроссель аймағын қыздыру.

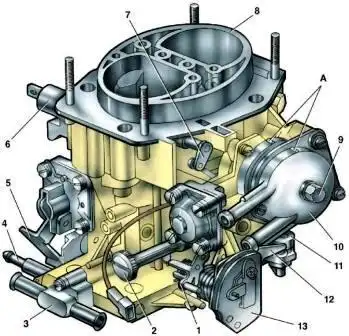

Cурет. 1. 21083-1107010-31 карбюратордың сыртқы түрі: 1 - екінші камераның жетегінің жетекші тұтқасы; 2 - бос қоспаның мөлшерін реттейтін бұранда; 3 - карбюратордың қыздыру блогы; 4 - картер желдетуіне арналған салалық құбыр; 5 - үдеткіш сорғы жетек тетігі; 6 - электромагниттік өшіру клапаны; 7 - ауа демпферінің тұтқасы; 8 - карбюратор қақпағы; 9 - сұйықтық камерасын бекітетін болт; 10 - сұйықтық камерасының корпусы; 11 - карбюратор корпусы; 12 - екінші камераның дроссельдік тұтқасы; 13 - дроссельді басқару тұтқасының секторы; A - іске қосу құрылғысының биметалл серіппесін дұрыс орнату белгілері

Карбюраторда бірінші және екінші камералардың екі негізгі мөлшерлеу жүйесі, өтпелі жүйесі бар бірінші камераның бос жүріс жүйесі, екінші камераның ауысу жүйесі, қуат режимдерінің экономайзері, экономостат, диафрагмалық үдеткіш сорғы бар. , жартылай автоматты іске қосу құрылғысы.

Оң бос режимдегі экономайзер артық бос режимде іске қосылады.

Отын ағынының сенсоры бар көліктерде 2114-1107010-31 карбюратор орнатылған, ол негізгі карбюратордан отын ағызатын құбырдың жоқтығында ерекшеленеді.

Карбюратор 21083-1107010-31 эмульсия түрі, екі камералы, дроссельді дәйекті түрде ашады.

Карбюратордың теңдестірілген қалтқы камерасы, дроссельдік клапанға арналған картер шығару жүйесі, бірінші камераның дроссель аймағын қыздыру.

Карбюраторда бірінші және екінші камералардың екі негізгі мөлшерлеу жүйесі, өтпелі жүйесі бар бірінші камераның бос жүріс жүйесі, екінші камераның ауысу жүйесі, қуат режимдерінің экономайзері, экономостат, диафрагмалық үдеткіш сорғы бар. , жартылай автоматты іске қосу құрылғысы.

Оң бос режимдегі экономайзер артық бос режимде іске қосылады.

Карбюраторды калибрлеу деректері 1-кестеде көрсетілген.

Карбюраторды калибрлеу деректері 21083–1107010–31

Араластыру камерасының диаметрі, бірінші камера және екінші камера 32 мм

Диффузордың диаметрі, бірінші камера 21 мм, екінші камера 23 мм

Негізгі мөлшерлеу жүйесі:

  • -бірінші камераның отын ағынының белгісі* 95, екінші камераның 100
  • - бірінші камераның ауа ағынының таңбалануы 155, екінші камераның 125

Бірінші камераның эмульсиялық түтік түрі 23, екінші камера ZC

Бос жүйе және өтпелі жүйелер:

  • - бірінші камераның отын ағынының таңбалануы 41+3, екінші камераның 50
  • - бірінші камераның ауа ағынының таңбалануы 170, екінші камераның 120

Эконостат: отын ағынының шартты шығыны** ─ екінші камера 70

Қуатты үнемдеу:

  • - отын ағынының белгісі 40
  • - ұзындығы 9,5 мм серіппелі қысу күші, N 1,5 ± 10%

Үдеткіш сорғы:

  • - атомизатор белгісі 35/40
  • - жұдырықша белгісі 7
  • - 10 цикл үшін отын беру, см 3 11,5±1,75

Бастау рұқсаттары:

  • - ауа демпфері (А аралығы), мм 2,5 +0,2
  • - дроссель клапаны (В саңылау), мм 1,1+0,05

Инелі клапан тесігінің диаметрі, мм 18

Бакке жанармай айналма саңылауының диаметрі, мм 0,7

Катерлі желдету тесігінің диаметрі, мм 1,5

Қалқымалы камерадағы жанармай деңгейі, мм 22,5

Қалқымалы камераның теңестіру саңылауларының диаметрі, мм 4

* Ағындардың таңбалануы микрометрлер арқылы өлшенетін ағын жылдамдығымен анықталады.

Микрометрлер анықтамалық ағындарға сәйкес реттеледі.

** Жанармай ағынының шартты шығыны арнайы әдісті пайдалана отырып, эталондық ағынмен анықталады.

Ол жұмыс кезінде бақылауға жатпайды.
