Снятие
Отсоединить нижнее крепление амортизатора.
Разгрузить рессору и установить под задний мост упор.

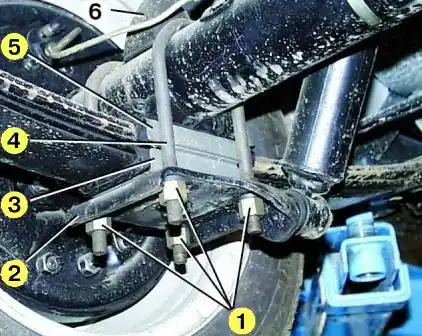

Отвернуть четыре гайки 1 стремянок рессор.
Снять подкладку рессоры 2, нижнюю обойму 3 с подушкой, стремянки 4, буфер 6 задней подвески и верхнюю обойму 5 с подушкой.

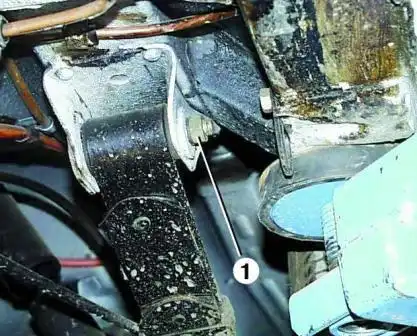

Отвернуть гайку 1 пальца крепления переднего конца рессоры к кронштейну кузова и снять пружинную шайбу.

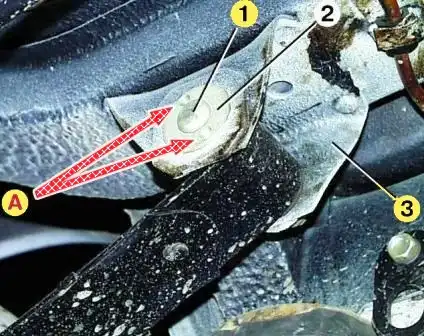

Отцентрировать при необходимости палец 1 и шайбу 2 с отверстием кронштейна 3.
Ввернуть два технологических болта в резьбовые отверстия (А) шайбы пальца.
Обильно смочить втулки и палец мыльным раствором или тормозной жидкостью.
Вставить между технологическими болтами монтировку или мощную отвертку и, проворачивая палец в обе стороны, добиться свободного проворота пальца во втулках.
Навернуть гайку на палец 1 заподлицо и ударами молотка выбить палец до касания гайки кронштейна 3.
Отвернуть гайку и выбить окончательно палец бородком, прикладывая усилие к торцу пальца.
Вывести передний конец рессоры из кронштейна.

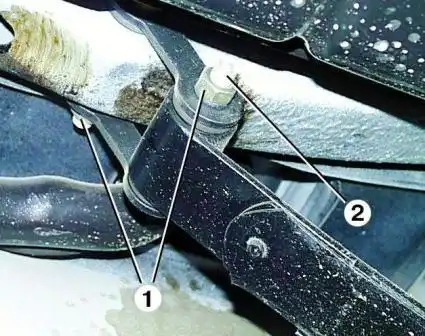

Отвернуть две 1 гайки крепления заднего конца рессоры.
Обильно смочить втулки и пальцы мыльным раствором или тормозной жидкостью.
Выбить нижний палец 2, не повредив резьбы.
Снять рессору. Извлечь втулки из проушин рессоры.
Выбить верхний палец.
Если втулки остались в проушинах кронштейна, их необходимо извлечь.
Осмотр и дефектовка рессоры
Очистить рессору от грязи. Очистить проушины рессоры от ржавчины.
Втулки рессоры подлежат обязательной замене.
Пальцы не должны иметь видимых следов износа, деформации, коррозии, грязи.
Резьбовая часть пальцев не должна иметь повреждений.
Серьги рессоры и шайба переднего пальца не должны быть деформированы.
Листы рессоры не должны иметь трещин. Между листами должны быть установлены противоскрипные шайбы.
Разборка
Промаркировать ориентацию листов в рессоре.
Зажать рессору в тиски.

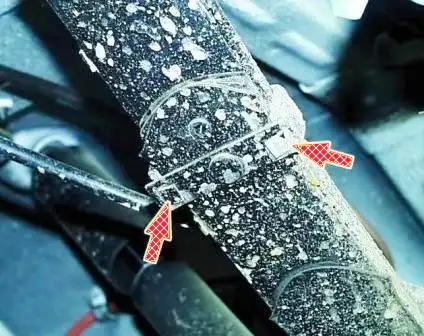

Снять стяжные хомуты.

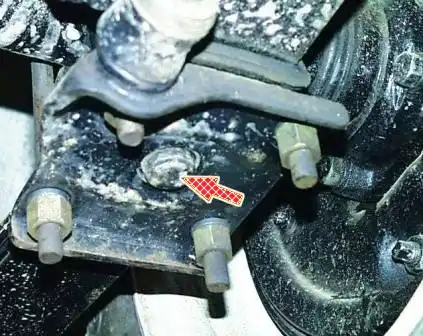

Отвернуть гайку центрового болта и вынуть центральный болт.
Медленно разжать тиски, чтобы нагрузку с рессоры снять постепенно.
Сборка
Сборку рессоры проводить в порядке, обратном разборке, предварительно смазав листы, не имеющие противоскрипных прокладок, графитовой смазкой.
При этом отверстия листов центрируют с помощью металлического прутка, а потом, после сжатия всего пакета, пруток заменяют на центровой болт.
Головка болта должна быть снизу.
Установка
Устанавливают рессору в порядке, обратном снятию.

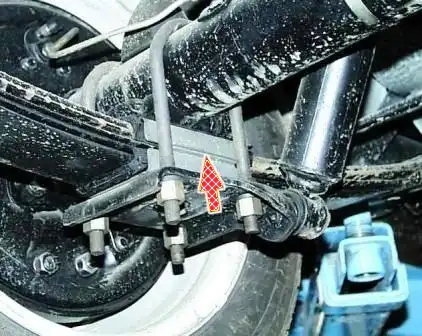

При установке учесть, что короткий конец рессоры должен быть направлен вперед по ходу движения автомобиля(стрелка на фото).
При этом гайки стремянок надо затягивать до момента соприкосновения фланцев обойм подушек .
Окончательно затягивают остальные резьбовые соединения задней подвески на автомобиле, стоящем на земле.
Две гайки пальцев серьги необходимо затягивать равномерно, чтобы избежать перекоса.
