Mazda 3 Verbindungswelle aus- und einbauen

Die Komponenten der vorderen Antriebswelle sind in Abb. dargestellt. 1

Vorprüfung der Zwischenwelle

Überprüfen Sie, dass die Verbindungswelle nicht verdreht oder gerissen ist

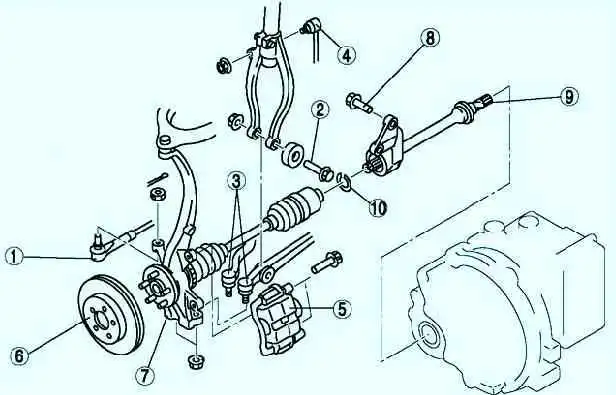

Abb. 1. Komponenten der vorderen Antriebswelle: 1 - Kugelgelenk des Spurstangenkopfes; 2 - Bolzen; 3 - Kugelgelenk des Unterarms (vorne, hinten); 4 – die Theke des Stabilisators der Querstabilität; 5 - Bremssattel; 6 - Radnabenbaugruppe; 7 - Radnabe, Achsschenkel und Antriebswelle; 8 – der Bolzen des Arms der Verbindungswelle; 9 - Verbindungswelle; 10 - Klemme; 11 - Nabenachse

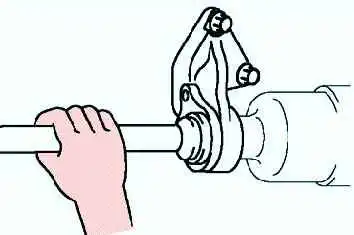

Drehen Sie die Verbindungswelle von Hand und prüfen Sie die reibungslose Drehung des Lagers (Abb. 2).

Abb. 2. Überprüfung der Verbindungswelle

Ersetzen Sie die Welle bei Bedarf.

Die Durchführung der folgenden Verfahren, ohne zuvor den Radgeschwindigkeitssensor des Antiblockiersystems auszubauen, kann zu einer Unterbrechung im Kabelbaum führen, wenn der Kabelbaum versehentlich gespannt ist.

Bevor Sie die folgenden Arbeiten durchführen, entfernen Sie den Radgeschwindigkeitssensor des Antiblockiersystems (Karosserieseite) und montieren Sie ihn an einer geeigneten Stelle, an der der Sensor während der Wartung nicht versehentlich beschädigt werden kann.

Auszahlung

Getriebeöl ablassen.

Entfernen Sie den Antiblockiersensor.

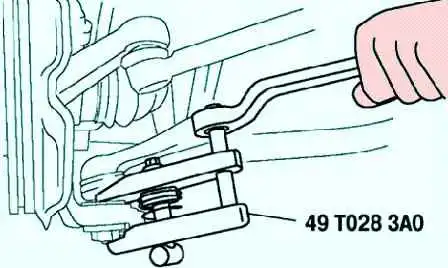

Abb. 3. Ausbau des Spurstangenkopfes

Entfernen Sie mit dem Spezialwerkzeug das Spurstangenkopf-Kugelgelenk (Abb. 3).

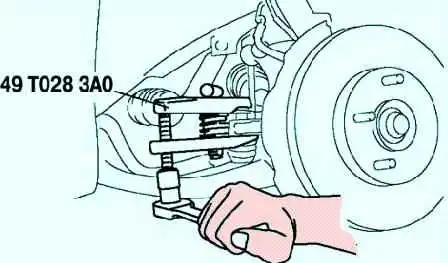

Abb. 4 Entfernen des Unterarm-Kugelgelenks

Entfernen Sie mit dem Spezialwerkzeug das Kugelgelenk des Unterarms (Abb. 4).

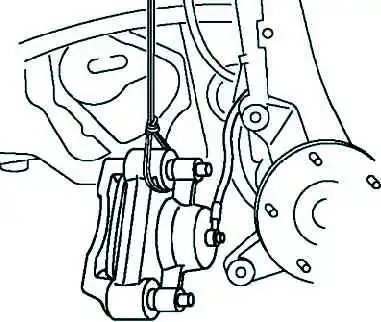

Abb. 5. Ausbau des Bremssattels

Entfernen Sie den Bremssattel und hängen Sie ihn an einen Draht (Abb. 5).

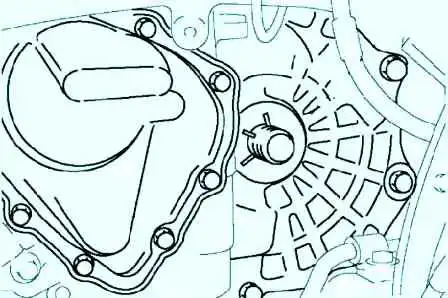

Abb. 6. Montage des Seitenzahnrad-Haltewerkzeugs

Installieren Sie das Spezialwerkzeug, um das Seitenrad zu halten, nachdem Sie die Verbindungswelle zum Getriebe entfernt haben.

Entfernen und installieren Sie andere Komponenten in der umgekehrten Reihenfolge des Ausbaus.

Abb. 7. Anbringen der neuen Klemme an der Verbindungswelle

Setzen Sie vor dem Einbau eine neue Schelle mit dem Schlitz nach oben auf die Verbindungswelle (Abb. 7)

Scharfe Kanten der Verbindungswelle können die Stopfbuchse zerschneiden oder durchstoßen.

Seien Sie vorsichtig, wenn Sie die Verbindungswelle vom Getriebe trennen. Ziehen Sie die Verbindungswelle gerade heraus.

Messen Sie nach der Installation den Außendurchmesser.

Wenn es zu hoch ist, installieren Sie es erneut mit einem neuen Clip. Maximaler Außendurchmesser: 31,2 mm.

Details

Entfernen Sie die rechte Vorderradantriebsbaugruppe

Ersatz der Verbindungswelle des Mazda 3

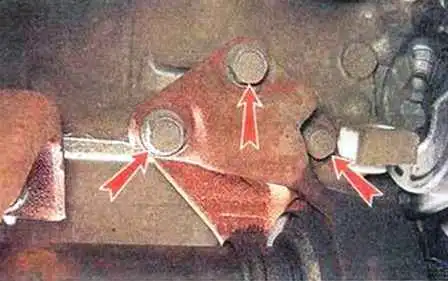

Lösen Sie mit einem 17-mm-Steckschlüssel die drei Schrauben, mit denen die Zwischenstütze am Zylinderblock befestigt ist

Ersatz der Verbindungswelle des Mazda 3

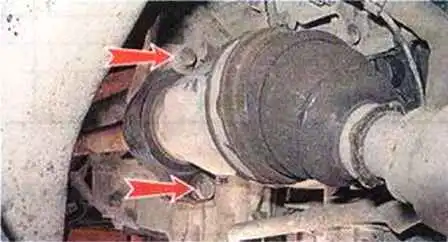

Bei Fahrzeugen mit 2.0-Motor wird der Zwischenträger mit zwei Schrauben an der Zylinderblockhalterung befestigt

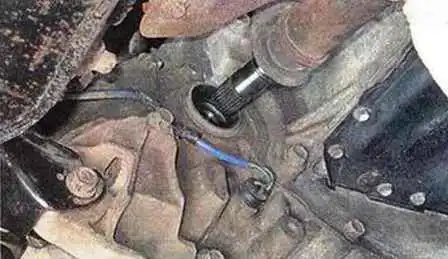

Mazda 3 Verbindungswellenaustausch

Vorsichtig (achten Sie darauf, die Wellenverzahnung und die Öldichtung des Getriebes nicht zu beschädigen) entfernen Sie die Welle aus dem Getriebe und entfernen Sie sie

Das Zwischenstützlager (das am stärksten verschleißende Teil der Zwischenwelle) kann separat ausgetauscht werden

Bauen Sie die Teile in umgekehrter Reihenfolge ein
