Überprüfen der Bremspedalhöhe des Mazda 3

Überprüfen Sie, ob der Abstand von der Bodenmatte zur Mitte der Oberseite des Pedalstützpolsters korrekt ist.

Pedalhöhe (Referenzwert)

  • RHD-172 mm
  • LHD-187 mm

Bremspedalhöhenverstellung

Lösen Sie die Kontermutter „B“ und drehen Sie die Schraube ganz in das Pedal hinein.

Lösen Sie die Kontermutter „D“ und drehen Sie den Stift „C“, um die Höhe anzupassen.

Ziehen Sie die Schraube mit der Sicherungsmutter „B“ fest.

Anziehdrehmoment: 9,8 - 14,7 Nm.

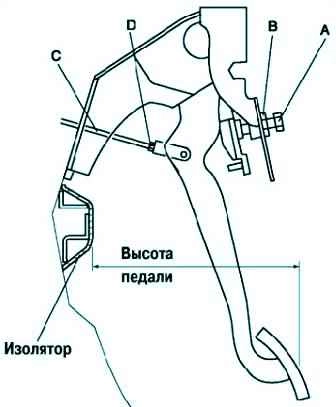

Abb. 1. Bremspedalhöhe prüfen

Überprüfen Sie nach der Einstellung das Pedalspiel und die Funktion des Bremssignals (Abb. 1).

Bremspedalspiel prüfen

Drücken Sie das Pedal mehrmals, um das Vakuum im System zu beseitigen.

Entfernen Sie den Federstift, stellen Sie sicher, dass die Löcher in der Gabel und im Pedal übereinstimmen, und bringen Sie den Stift wieder an.

Drücken Sie das Pedal vorsichtig von Hand, bis Sie einen Widerstand spüren, und prüfen Sie den Abstand. Pedalspiel: 0-3 mm.

Einstellung des Bremspedalspiels

Entfernen Sie den Federstift und den abgedeckten Stift mit Splint.

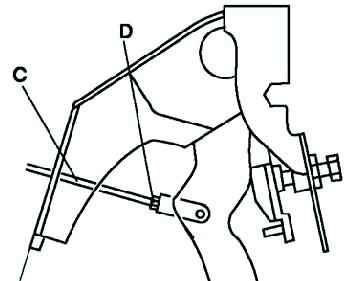

Abb. 2. Einstellen des Bremspedalspiels

Lösen Sie die Kontermutter „D“ und drehen Sie den Stift „C“, bis die Löcher in der Gabel und im Pedal übereinstimmen (Abb. 2).

Installieren Sie den Kopfstift mit Splint und Federstiftloch.

Kontermutter „D“ festziehen. Anzugsdrehmoment: 15,7 - 21,6 Nm.

Pedalhöhe und Bremslichtfunktion prüfen.

Pedal-Boden-Abstand prüfen

Starten Sie den Motor und treten Sie mit einer Kraft von 588 N auf das Bremspedal.

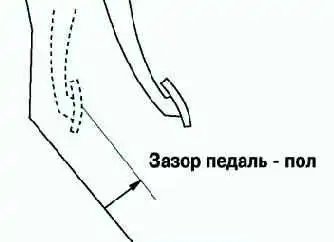

Abb. 3. Überprüfen Sie den Abstand zwischen Pedal und Boden

Überprüfen Sie, ob der Abstand vom Bodenblech zur Mitte des Pedalstützpolsters bei gedrücktem Pedal korrekt ist (Abb. 3).

Wenn der Abstand geringer als normal ist, prüfen Sie, ob Luft im Bremssystem vorhanden ist.

Spaltgröße, mindestens 68 mm.

Bremslichtschalter prüfen

Trennen Sie das Minuskabel der Batterie.

Trennen Sie den Kabelbaum des Bremslichtschalters.

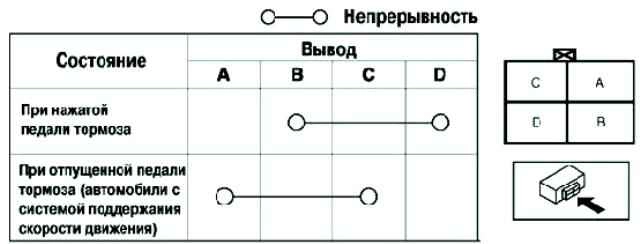

Abb. 4. Bremslichtschalter-Testdiagramm

Prüfen Sie den Durchgang zwischen den Anschlussstiften des Bremslichtschalters (Abb. 4). Wenn nicht, ersetzen Sie den Bremslichtschalter.
