Жөндеу үшін, қозғалтқышты бөлшектеу үшін беріліс қорабын алып тастаймыз.
Көлікті беріліс қорабын шығаруға дайындау. Көлікті көтергішке қою
Теріс батарея кабелін ажыратыңыз (Cурет 1). Беріліс қорабынан майды төгіп тастаңыз.

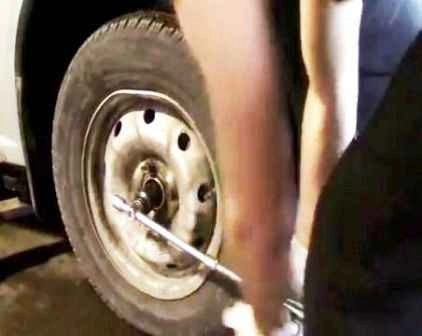

Автокөлікті көтергішке көтермес бұрын, екі жағындағы басы 30 болатын доңғалақ торларының гайкаларын бұрап алыңыз (Cурет 2)
Одан кейін біз көлікті жұмысты орындауға ыңғайлы heightке көтереміз.

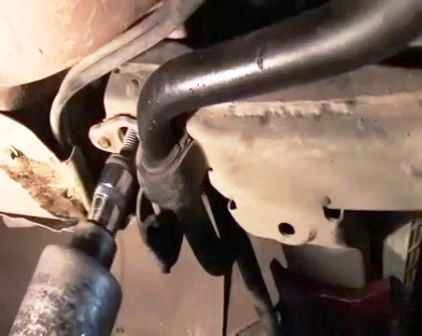

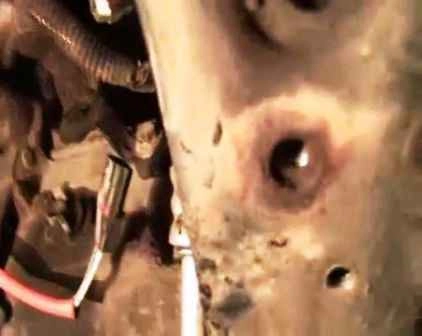

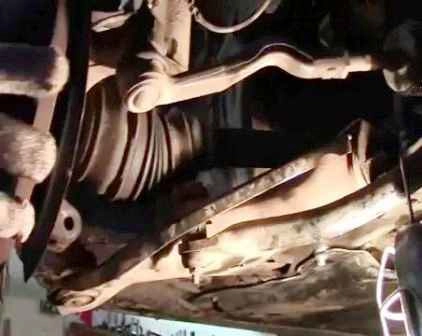

16 басымен біз шарикті қосқыштың қысқышын бекітетін гайканы бұрап шығарамыз (3-сурет) (- Lada Largus алдыңғы аспа тұтқасын ауыстыру мақаласын қараңыз)

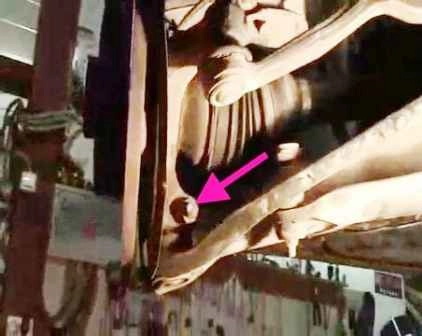

Айналмалы тұтқаны бүйірге (Cурет 4) алып, доңғалақ жетегін руль түйінінен шығарамыз.
Бұл әрекетті екі жағынан да орындаймыз.

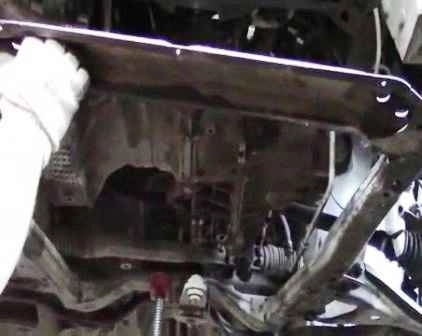

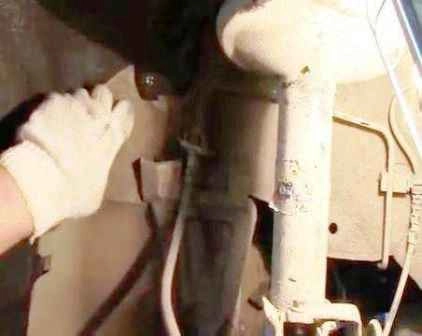

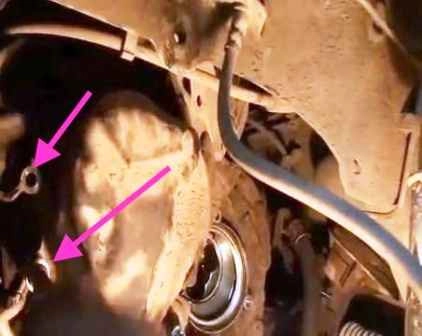

Қорғаныш қалқандарды екі жағынан алып тастаңыз (Cурет 5)

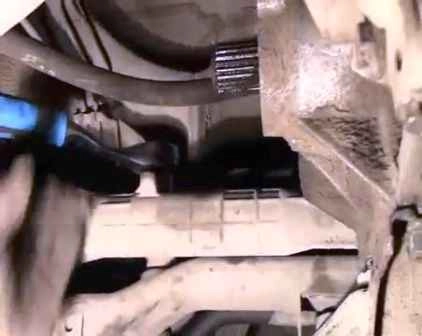

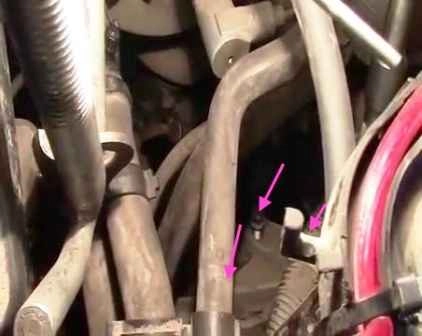

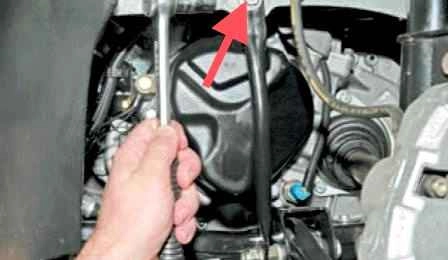

Біз көлденең мүше кронштейнді корпусқа бекітетін жоғарғы гайканы бұрап шығарамыз (Cурет 6).
Біз бұл операцияны екі жақта да орындаймыз.
Оң жақта доңғалақ жетегін беріліс қорабынан шығарыңыз.

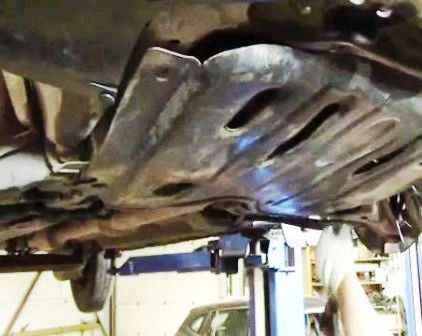

Одан кейін қозғалтқыш қорғанысын алып тастаңыз (Cурет 7)

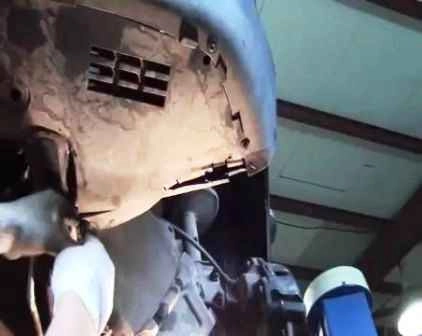

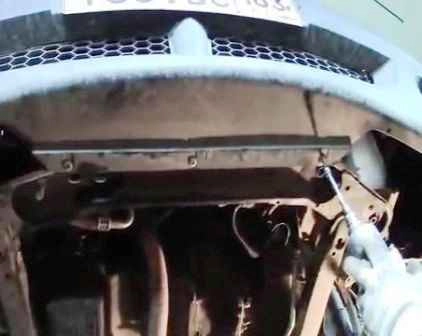

Бампердің астыңғы жағындағы антерлерді бұрап алыңыз (Cурет 8)
Төменгі бампер бекіткішінің үш бұрандасын бұрап шығарамыз (Cурет 9)
10 басы бар, кіріс құбырын бекітетін екі гайканы бұрап алыңыз (Cурет 10)

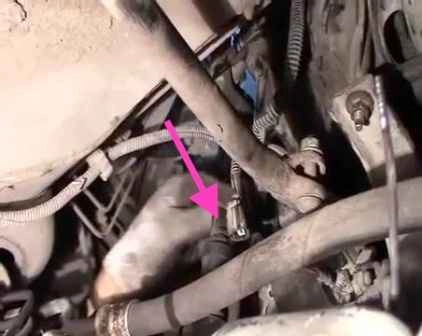

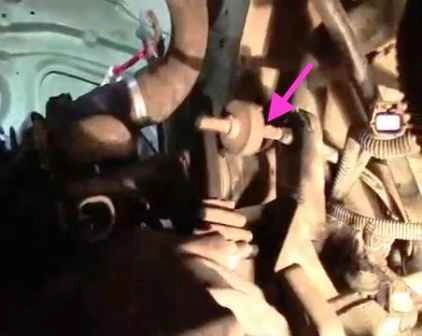

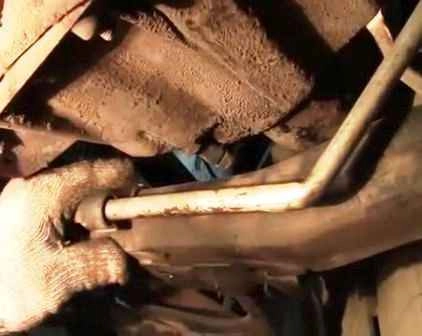

Алдыңғы құбырды төмен түсіреміз (Cурет 11)

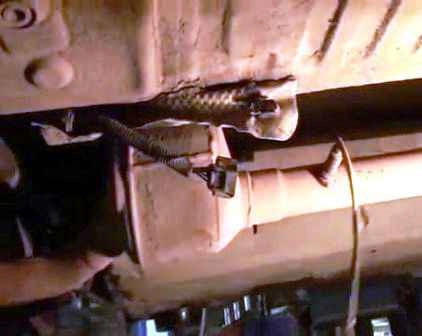

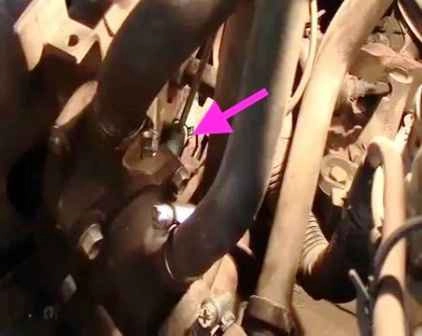

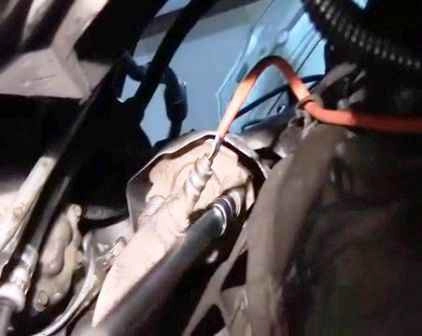

Оттегі сенсорының сым чипін ажыратыңыз (Cурет 12)

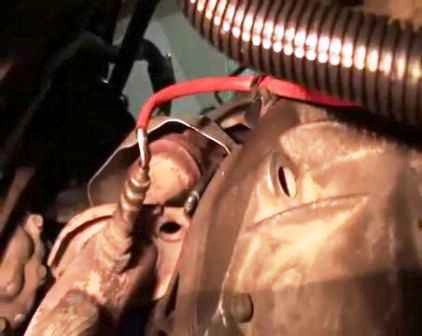

Екінші оттегі сенсорын қосқыштан ажыратыңыз (Cурет 13)

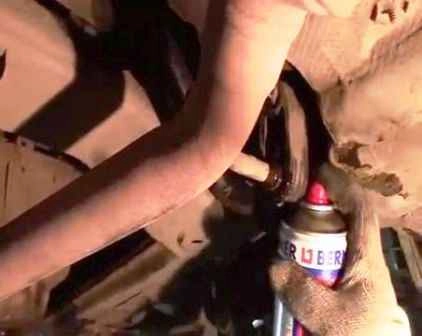

Гүлдіргіштің резеңке амортизаторларын енетін маймен майлаймыз (Cурет 14)

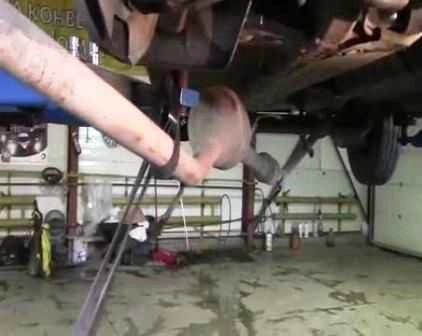

Біз резеңке амортизаторлардан дыбыс сөндіргіш құбырды шығарамыз және оны шетке жылжытып, оны технологиялық ілмекпен немесе белдікпен байланыстырамыз, бұл көтергіш аяқпен мүмкін (Cурет 15)
10 пернесін пайдаланып, рульдік рульдік түтікті қосалқы рамаға бекітуге арналған кронштейннің болттарын бұрап алыңыз (Cурет 16)
18 басы бар руль сөресін қосалқы рамаға бекітетін екі болтты бұрап шығарамыз (Cурет 17)
Артқы қозғалтқыш бекіткішінің бекіткішін бұрап алыңыз (Cурет 18)

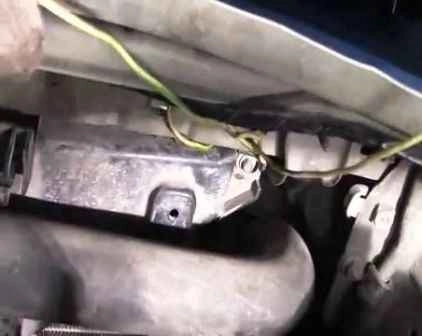

Қосалқы жақтауды алмас бұрын қозғалтқыштың салқындату жүйесінің радиаторын жоғарыдан екі жерден байлау керек, себебі радиатор қосалқы рамаға салынған (Cурет 19)

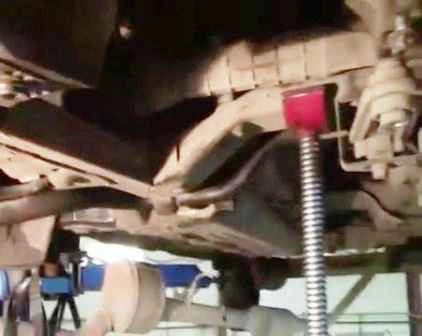

Біз жылжымалы тіректі қосалқы жақтаудың астына қоямыз (Cурет 20)
18 басы бар қосалқы жақтаудың төрт болттарын бұрап шығарамыз (Cурет 21)
Қосымша жақтауды ұстап тұрып, тартылатын тұғырды босатыңыз және көмекшімен бірге қосалқы жақтауды алыңыз (Cурет 22)

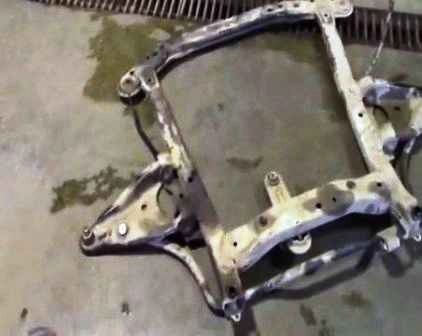

Алынған қосалқы жақтау (сур. 23)

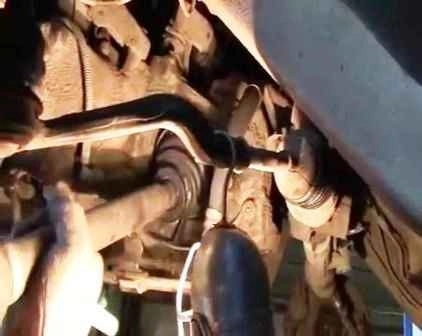

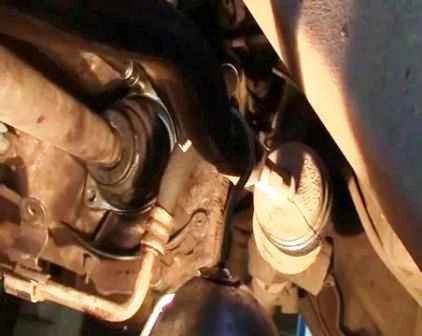

Сол жақ жетектің антерлерін бекітетін үш болтты бұрап шығарамыз (Cурет 24)

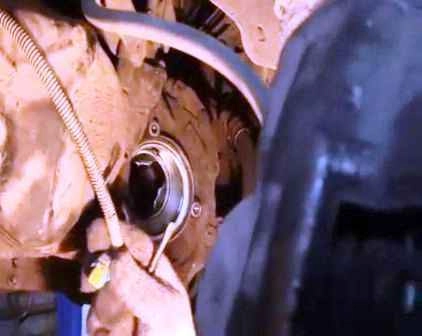

Сол дөңгелекті беріліс қорабынан алыңыз (Cурет 25)

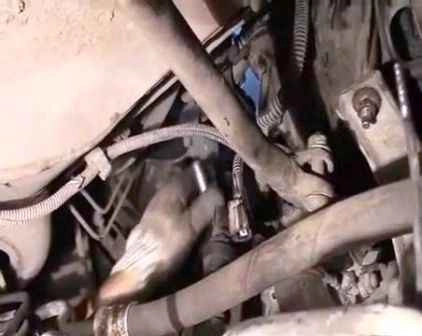

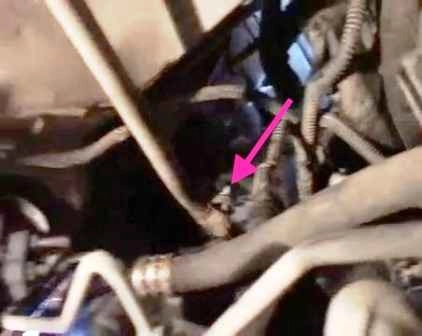

Кері сенсордың сым қосқышын ажыратыңыз (Cурет 26)
13 басты пайдаланып, екі жерге қосу сымын бекітетін екі болтты бұрап алыңыз (Cурет 27)
Ілінісу кабелін ілінісу шанышқысынан ажыратыңыз (Cурет 28)

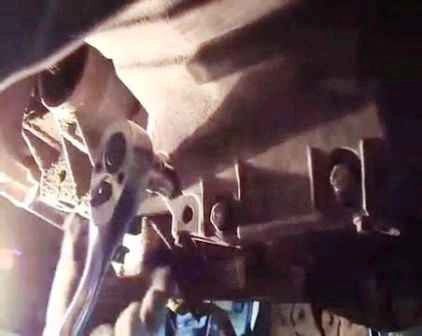

13 басты пайдаланып, паллетті беріліс қорабына бекітетін төрт төменгі болтты бұрап алыңыз (Cурет 29)
Құлыптауды басып, жылдамдық сенсорының қосқышын ажыратыңыз (Cурет 30)
13 кілтімен біз редуктордың артындағы итеру бұрандасын босатамыз (Cурет 31)

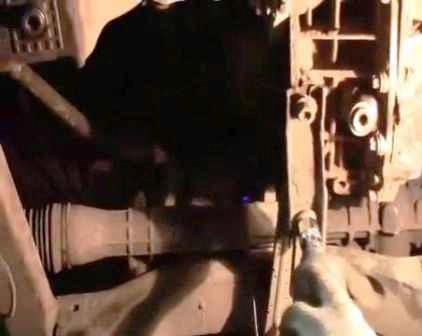

Сахна артқы байланысын ажыратып, байланысты бүйірге жылжытыңыз (Cурет 32)
13 пернесін пайдаланып, стартерді бекітетін екі болтты бұрап шығарамыз.

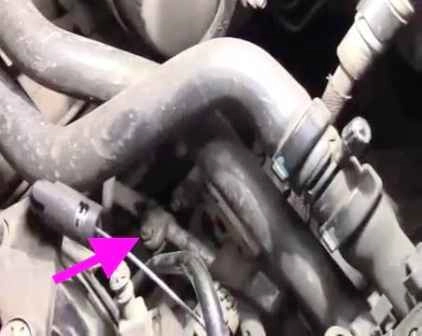

Иінді біліктің сенсорының қосқышын алыңыз (Cурет 33)

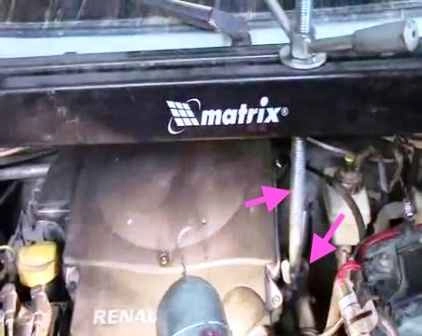

Траверсті орнатып, қозғалтқышты көзбен іліп қоямыз (Cурет 34)
Ұзартқышы бар 16 басты пайдаланып, қозғалтқыштың сол жақ бекіткішінің кронштейнін бекітетін үш болтты бұрап алыңыз (Cурет 35)
Қозғалтқышты көзден ұстап тұрған траверс ілгегін босатыңыз және қозғалтқышты төмендетіңіз.

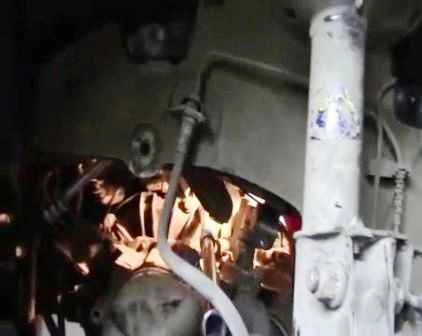

Енді біз үшінші стартер болтына қол жеткізе аламыз және оны (36-сурет) ұзартқышы бар 13 басы бар бұрап шығарамыз.
Және тағы екі беріліс қорабын бекіту болттарын бұрап алыңыз.

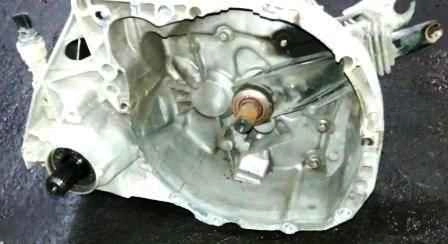

Біз беріліс қорабын бекітетін екі гайканы бұрап шығарамыз және көмекшімен бірге сәл шайқап, беріліс қорабын шығарамыз.
Редукторды кері ретпен орнатыңыз.

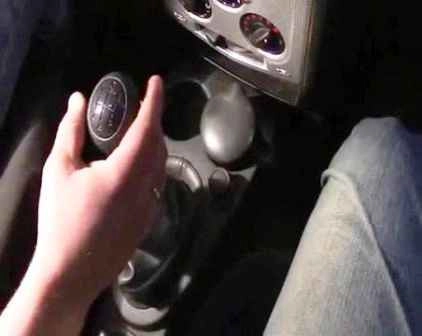

Сахна артының байланысын дұрыс орнату үшін беріліс тетігін беріліс қорабының бейтарап күйіне сәйкес күйге орнату керек (Cурет 37).
Бұл күйде көмекші тұтқаны осы күйде ұстауы керек.
Осы кезде сахна сыртындағы сілтеме қысқышының гайкасын бұрау керек (Cурет 38).
Беріліс қорабын монтаждауға арналған бұрау моменттері:
- Орнату шпилькалары - 6,5 Нм
- Үстіңгі беріліс қорабын бекіту болттары - 44 Нм
- Төменгі беріліс қорабын бекіту болттары - 44 Нм
- Механикалық беріліс қорабын бекіту гайкалары - 44 Нм
- Муфта корпусына арналған жер болт - 44 Нм
- Жылдам беріліс қорабы корпусының қақпағындағы жер болт - 21 Нм
- Дөңгелекті болт - 105 Нм
- Штанганы бекіту болты - 21 Нм
- Жол беріліс қорабының майын төгу тығыны - 25 Нм
- LH жетегінің ішкі CV қосқышының жүк ұстағышының болттары - 25 Нм
- Қосымша болт - 105 Нм
- Амортизаторға арналған тірек болт гайкалары - 105 Нм
- Төл гайка - 280 Нм
Сол жақтағы қуат блогын қолдау:
- Болттар - 35 Нм
- Жаңғақтар - 50 Нм
