Extracción e instalación del cubo de la rueda trasera Mazda 3

Los componentes del cubo de la rueda trasera se muestran en la fig. 1.

Comprobación del juego en el cojinete del cubo de la rueda trasera

Quitar la rueda trasera

Desconecte la pinza del freno de disco delantero.

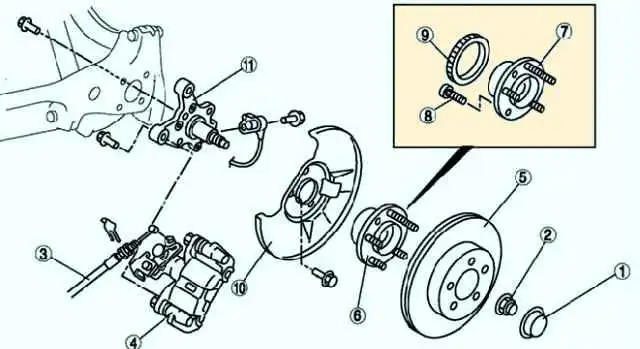

Fig. 1 Componentes del cubo de la rueda trasera: 1 – tapacubos; 2 - contratuerca; 3 – el cable del sistema de freno de estacionamiento; 4 - pinza de freno; 5 - disco de freno; 6 - conjunto de cubo de rueda; 7 - cubo de rueda; 8 - pernos de cubo; 9 - el rotor del sensor del sistema antibloqueo de frenos (con sistema antibloqueo de frenos); 10 - cubierta protectora; 11 - eje del buje

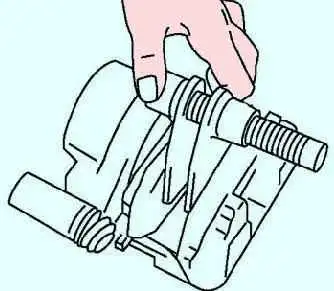

Fig. 2 Extracción del disco de freno

Retirar el disco de freno (fig. 2)

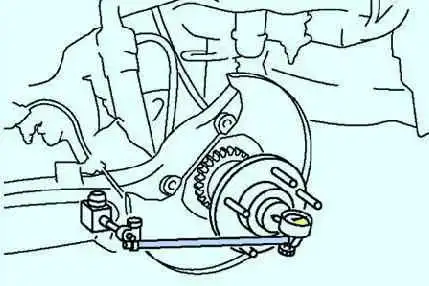

Fig. 3 Comprobación de la holgura en el cojinete de la rueda trasera

Monte el reloj comparador contra el cubo de la rueda (fig. 3).

Mientras mueve el cubo de la rueda manualmente en dirección axial, mida la holgura en el cojinete del cubo.

Máximo: 0,05 mm. Si la holgura excede el máximo, reemplace el rodamiento.

Realizar los siguientes procedimientos sin quitar primero el sensor de velocidad de la rueda ABS puede provocar un circuito abierto en el arnés de cableado si el arnés está tenso por error.

Antes de realizar los siguientes pasos, retire el sensor de velocidad de la rueda del ABS (lado de la carrocería) y móntelo en una ubicación adecuada donde el sensor no se dañe por error durante el mantenimiento.

Extracción e instalación del cubo de la rueda trasera

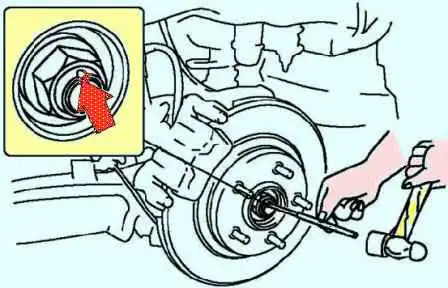

Fig. 4 Quitar el collarín de la contratuerca del cubo de la rueda

Golpee la parte doblada de la contratuerca con un cincel pequeño y un martillo (fig. 4).

Bloquee el cubo aplicando el freno. Afloje la contratuerca.

El rotor del sensor de freno antibloqueo solo se puede quitar si se reemplaza.

Fig. 5 Extracción del rotor del sensor ABS

Con un cincel, retire el rotor del sensor ABS (fig. 5).

Fig. 6 Instalación correcta del rotor del sensor ABS: 1 – cubo de rueda; 2 - Rotor del sensor ABS

Para instalar el rotor del sensor ABS, oriente la herramienta especial de modo que la marca B quede hacia abajo (Fig. 6)

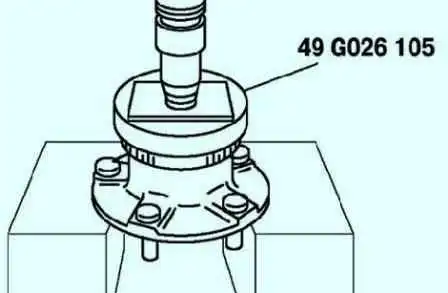

Fig. 7 Presionando el rotor del sensor ABS

Presione el nuevo rotor del sensor con la herramienta especial y una prensa (fig. 7)

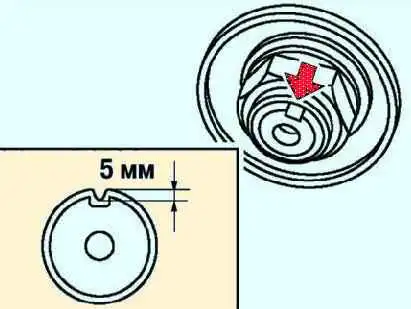

Fig. 8 Montaje de una contratuerca nueva

Instale la nueva contratuerca y bloquéela como se muestra en la Figura 8
