1MZ-FE Motorauslassnockenwelle
Nockenwelle am Sechskant in einen Schraubstock einspannen

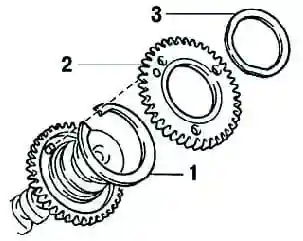

Installieren Sie die folgenden Details:
- 1 - Federring des Nockenwellenrads;
- 2 - Hilfsnockenwellenantriebszahnrad;
- 3 - Federscheibe.
Richten Sie die Antriebsstifte an den Zahnrädern mit den Enden der Feder aus
Zahnradmarkierungen kombinieren
Auslassnockenwellen einbauen
Die Nockenwellen einbauen.
Beachten Sie beim Einbau von Nockenwellen, dass das Axialspiel sehr gering ist, daher müssen die Wellen streng waagerecht, ohne Verspannung, in das Lagerbett eingelegt werden, um ein Verklemmen und/oder eine Beschädigung der Wellen zu vermeiden.
Bauen Sie die hintere Kopfauslassnockenwelle ein.
Tragen Sie eine Schicht Motoröl auf die Enddruckflächen der Nockenwelle auf.

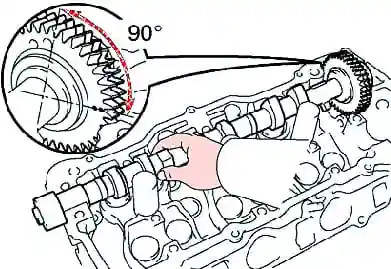

Stellen Sie die Einlassnockenwelle 90° von der Position ein, an der die Ausrichtungsmarkierungen auf dem Zylinderkopf ausgerichtet sind (Abb. 3).
Tragen Sie Fett auf die neue Öldichtung auf.

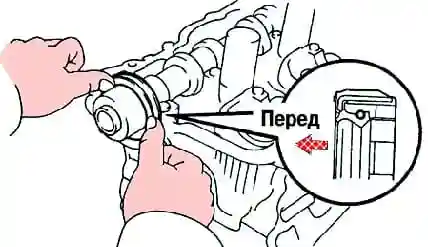

Dichtring auf der Nockenwelle einbauen (Abb. 4).
Entfernen Sie das alte Dichtungsmaterial vom Lagerdeckel
Dichtmittel auf Lagerdeckel Nr. 1 auftragen, wie gezeigt (Abb. 5).

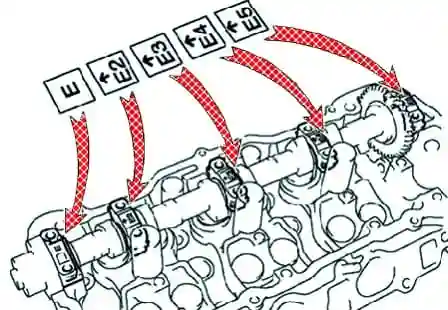

Montieren Sie die Lagerdeckel gemäß den Markierungen auf ihren Gehäusen (Abb. 6).
Tragen Sie eine dünne Schicht Motoröl auf das Gewinde und unter die Köpfe der Lagerdeckelschrauben auf.

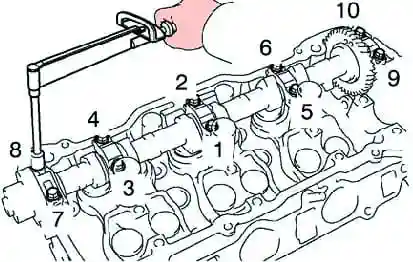

Die zehn Lagerdeckelschrauben in der in Abbildung 8 gezeigten Reihenfolge einbauen und in mehreren Durchgängen gleichmäßig mit einem Drehmoment von 16 Nm anziehen.
