Перевірка динаміка передніх дверей

Перевірте опір між виводами динаміка передніх дверей.

Якщо опір не відповідає нормі, замініть динамік передніх дверей

Опір: 4 Ом.

Підключіть батарею напругою 1,5 В до динаміка передніх дверей і переконайтеся, що динаміка передніх дверей видає звук.

Мал. 1. Схема перевірки динаміка передніх дверей

Якщо звук не чути, замініть динамік передніх дверей.

Перевірка переднього динаміка верхніх звукових частот

Перевірте опір між виводами переднього динаміка верхніх звукових частот.

Якщо опір не відповідає нормі, замініть передній динамік верхніх звукових частот. Опір: 3,2 Ом.

Підключіть батарею напругою 1,5 В до переднього динаміка верхніх звукових частот і переконайтеся, що динаміка видає звук.

Мал. 2. Схема перевірки переднього динаміка верхніх звукових частот

Якщо звук не чути, замініть передній динамік верхніх звукових частот.

Перевірка фідера антен

Переконайтеся, що між висновками A та В антени немає електричного зв'язку з використанням омметра.

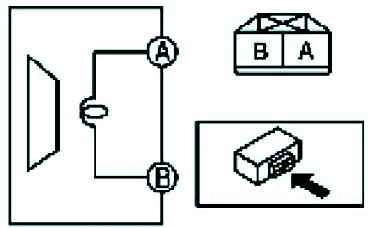

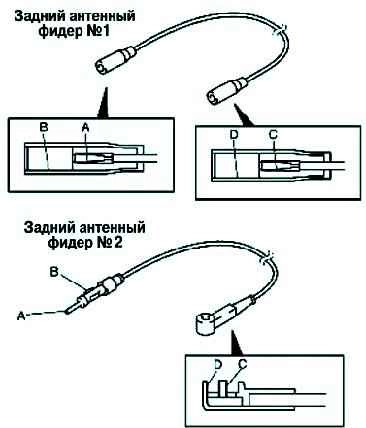

Мал. 3. Антенні фідери №1 та №2

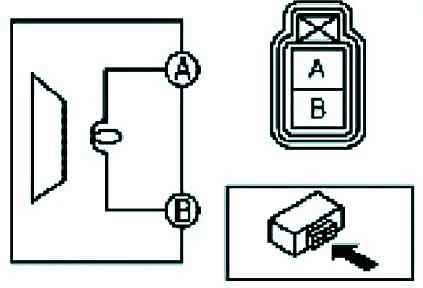

Мал. 4 Схема перевірки антенних фідерів

Перевірте опір.

Якщо виміри не відповідають даним, наведеним на малюнку 4, замініть антенний  фідер №1 або №2

Перевірка перемикача керування аудіосистемою

Від'єднайте негативний дріт від акумулятора.

Зніміть модуль подушки безпеки водія. Від'єднайте роз'єм перемикача керування аудіосистемою.

Перевірте опір та безперервність ланцюга між виводами перемикача керування аудіосистемою.

Якщо опір відрізняється від зазначеного в таблиці, замініть перемикач керування звуковою системою.

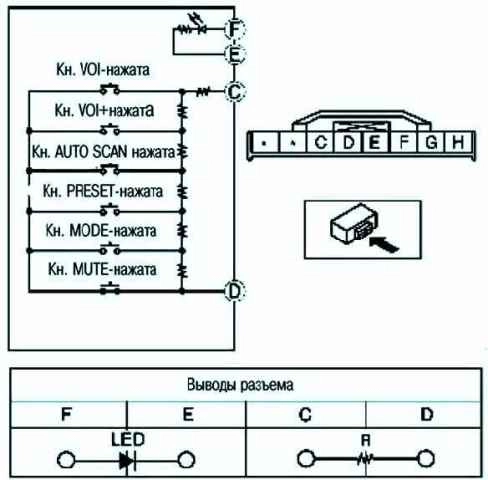

Мал. 5. Схема перевірки опору та безперервності ланцюга між висновками перемикача управління аудіосистемою

Опір

Положення перемикача - Опір, Ом

  • Кнопка VOL-натиснена 51-56
  • Кнопка VOL+натиснена 140-154
  • Кнопка AUTO SCAN натиснута 285-315
  • Кнопка PRESET натиснута 534-589
  • Кнопка MODE натиснута 985-1,080
  • Кнопка MUTE натиснута 1,940-2,130
  • Вимкнено 4,800-5,290

Перевірка електродвигуна склопідйомника з сервоприводом

Подайте напругу з позитивного виведення акумуляторної батареї та підключіть до маси виводи електродвигуна склопідйомника з сервоприводом E та F, а потім перевірте роботу електродвигуна склопідіймача з сервоприводом.

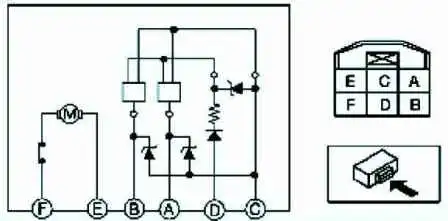

Мал. 6. Схема перевірки електродвигуна склопідйомника із сервоприводом

Якщо робота електродвигуна склопідйомника з сервоприводом відрізняється від зазначеної в таблиці, замініть електродвигун склоочисника.

Робота

Висновок

Перед: F/зад: E

Перед: Е/зад: F

Відкриття

GND

B+

Закриття

B+

GND

Подайте напругу з позитивного виведення акумулятора на виводі D електродвигуна склопідйомника з сервоприводом, висновок С підключіть до маси.

Увімкнувши електродвигун склопідйомника із сервоприводом виміряйте напругу на висновках А та В.

За наявності несправностей замініть електродвигун склопідйомника з сервоприводом.

Напруга:

Імпульс: макс.-12V, хв.- 0V.

Перевірка головного вимикача склопідйомника з сервоприводом

Виміряйте напругу на всіх висновках (крім висновків H та I).

Якщо напруга відрізняється від зазначеної в таблиці, перевірте вказані у графі «Перевірені елементи» елементи та відповідні джгути проводів.

Від'єднайте негативний дріт від акумулятора.

Мал. 7. Виводи роз'єму головного вимикача склопідйомника із сервоприводом

Перевірте роз'єм головного вимикача склопідйомника із сервоприводом на цілісність ланцюга між висновками H та I.

Якщо система не працює належним чином навіть за умови справності елементів або відповідних джгутів проводів, замініть головний вимикач склопідйомників із сервоприводом.

Перевірка вимикача склопідйомника з сервоприводом

Виміряйте напругу на виводах (крім висновків G та H).

Якщо напруга відрізняється від зазначеної в таблиці, перевірте вказані у графі «Перевірені елементи» елементи та відповідні джгути проводів.

Від'єднайте негативний дріт від акумулятора.

Перевірте роз'єм вимикача склопідйомника із сервоприводом на цілісність ланцюга між висновками G та H.

Якщо система не працює належним чином навіть за умови справності елементів або відповідних джгутів проводів, замініть вимикач склопідйомників із сервоприводом.

Перевірка нитки обігріву заднього скла

Встановіть перемикач запалення в положення ON.

Увімкніть обігрівач заднього скла.

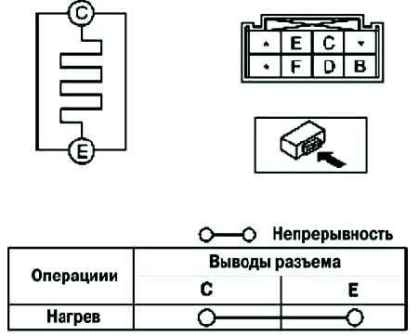

Мал. 8. Перевірка нитки обігріву заднього скла
Мал. 9. Підключення щупа тестера до кінців нитки

Доторкання нитки обігріву заднього скла щупом тестера може призвести до пошкодження нитки.

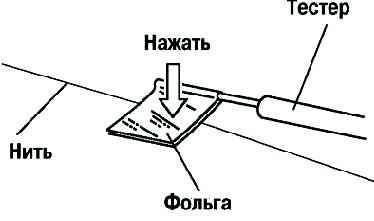

Оберніть алюмінієву фольгу навколо кінця щупа і перевірте нитку, торкаючись її фольгою (рис. 8);

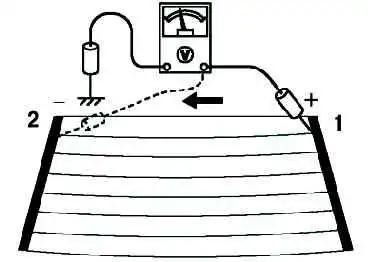

Підключіть позитивний щуп тестера до позитивного кінця кожної нитки, а негативний щуп до маси кузова (рис. 9);

Переміщаючи позитивний щуп від позитивного кінця нитки до негативного, переконайтеся, що напруга зменшується відповідно.

Якщо напруга змінюється швидко, нитка несправна. Відремонтуйте нитку.

Перевірка зовнішніх дзеркал з електроприводом

Подайте напругу з позитивного виведення акумулятора на виводи зовнішнього дзеркала з електроприводом і перевірте його роботу.

Якщо результати перевірки не відповідають нормі, замініть зовнішнє дзеркало з електроприводом.

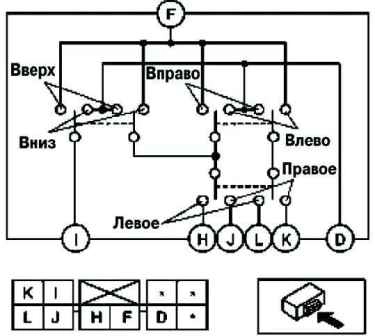

Мал. 10. Діагностичний роз'єм зовнішнього дзеркала з електроприводом

Перевірте цілісність ланцюга між виводами нагрівача зовнішнього дзеркала з електроприводом

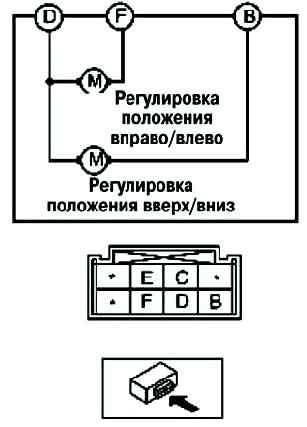

Мал. 11. Схема перевірки цілісності ланцюга між виводами нагрівача зовнішнього дзеркала

Робота - висновок (В+) - GND:

  • - вгору B - D;
  • - вниз D - B;
  • - вліво F - D;
  • - праворуч D - F

Якщо результати перевірки не відповідають нормі, замініть зовнішнє дзеркало з електроприводом.

Перевірка вимикача зовнішніх дзеркал з електроприводом

Перевірте цілісність ланцюга між виводами вимикача зовнішніх дзеркал з електроприводом, використовуючи омметр.

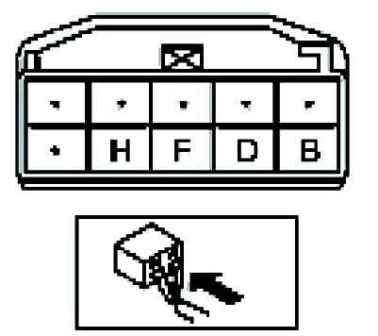

Мал. 12. Діагностичний роз'єм вимикача зовнішніх дзеркал з електроприводом

Якщо результати перевірки не відповідають нормі, замініть вимикач зовнішнього дзеркала з електроприводом

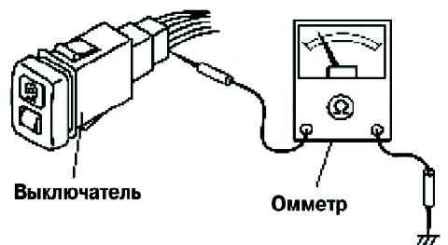

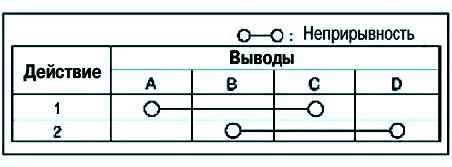

Мал. 13. Схема перевірки цілісності ланцюга між виводами вимикача зовнішніх дзеркал

Перевірка замку та виконавчого механізму замку задніх дверей

Подайте напругу з позитивного виведення акумуляторної батареї та підключіть до маси відповідні висновки виконавчого механізму замку дверей та перевірте його роботу.

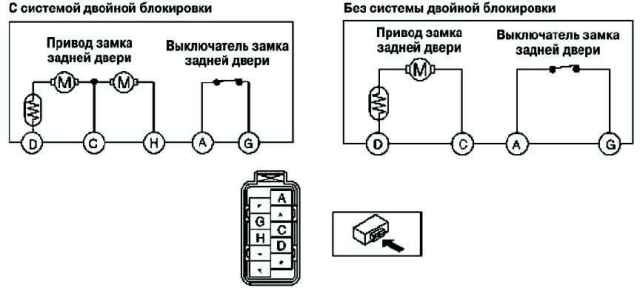

Мал. 14. Діагностичний роз'єм замку та виконавчого механізму замку задніх дверей

Якщо результати перевірки не відповідають нормам, замініть замок задніх дверей та виконавчий механізм.

Перевірка замку та виконавчого механізму замку передніх дверей

Подайте напругу з позитивного виведення акумуляторної батареї та підключіть до маси відповідні висновки виконавчого механізму замку дверей та перевірте його роботу.

Робота виконавчого механізму

підключення

В+

GND

Подвійне блокування

H

LH:C

RH:D

Заблоковано

LH:D

RH:C

LH

RH

Розблоковано

LH;C

RH:D

LH;D

RH;C

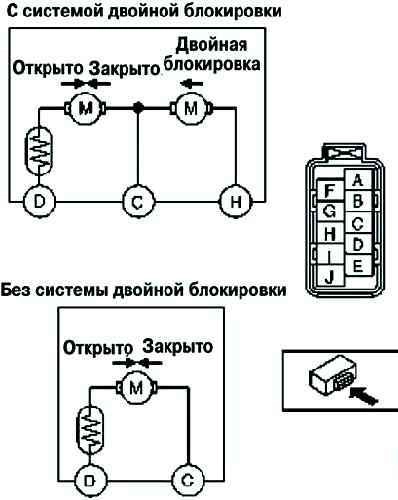

Мал. 15. Діагностичний роз'єм замку та виконавчого механізму замку задніх дверей

Якщо результати перевірки не відповідають нормам, замініть замок задніх дверей та виконавчий механізм.

Перевірка керуючого перемикача освітлення на панелі приладів

Виміряйте напругу на всіх висновках (крім виводу D).

Якщо напруга відрізняється від зазначеної в таблиці, перевірте вказані у графі "Перевірені елементи" елементи та відповідні джгути проводів.

Від'єднайте роз'єм керуючого перемикача освітлення на панелі приладів.

Переконайтеся, що цілісність ланцюга на виводі D відповідає зазначеній у таблиці напруги на висновках.

Якщо напруга відрізняється від зазначеної в таблиці, перевірте вказані у графі "Перевірені елементи" елементи та відповідні джгути проводів.

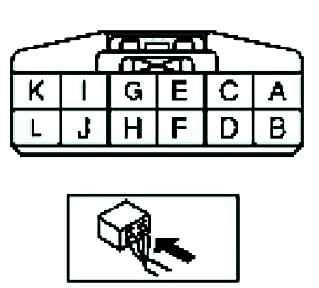

Мал. 16. Діагностичний роз'єм керуючого перемикача освітлення на панелі приладів

Якщо система не працює належним чином навіть за умови справності елементів або відповідних джгутів проводів, замініть керуючий перемикач освітлення на панелі приладів.

Перевірка висновків Н

Мал. 17. Зхема перевірки керуючого перемикача освітлення на панелі приладів

Перевірте форму сигналу на виводах керуючого перемикача освітлення на панелі приладів H за допомогою тестера (рис. 17)

Поверніть вимикач світла у положення TNS або ON.

Переконайтеся, що опір плавно змінюється при перетворенні керуючого перемикача освітлення на панелі приладів від положення максимальної яскравості до положення мінімальної яскравості.
