Коммутатордың тығыздағышында көрінетін зақым болмауы керек.

Тарату тақтасының өңделген беттерінде нығыздар мен басқа механикалық зақымдарға жол берілмейді

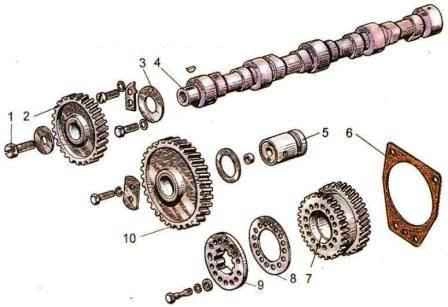

Уақыт механизмі: 1 - болт; 2 - таратқыш білігінің жетек тетігі; 3 - жуғыш; 4 - таратқыш білік; 5 - саусақ; 6 - тығыздағыш; 7 - жоғары қысымды отын сорғысының жетек тетігі; 8 - тартқыш сақина; 9 - фланец

Газ тарату механизмінің тісті беріліс тістерінде, жұдырықшалар мен таратқыш білігінің мойындарында саңылаулар мен ойықтарға жол берілмейді.

Цилиндрлер блогындағы таратқыш білік төлкелері мен таратқыш білігінің журналдарын таза шүберекпен сүрту керек.

Тарату білігінің журналдарын қозғалтқыш майымен майлау керек.

Жаттығу білігінің бойлық ойығы 0,3-1,04 мм шегінде болуы керек; білік кептеліссіз еркін айналуы керек.

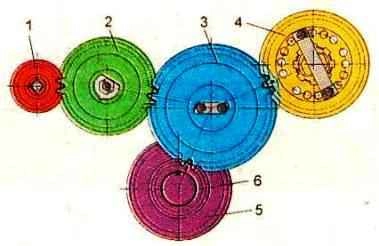

Газ тарату механизмінің берілістерін орнату: 1 - рульдік күшейткіш сорғы жетегінің берілістері; 2 - таратқыш білігінің берілістері; 3 - аралық беріліс; 4 - отын сорғысының жетек тетігі; 5 - май сорғышының жетек тетігі; 6 - иінді біліктің берілісі

Орнатпас бұрын итергіштерді сүртіп, мотор майымен майлау керек. Итергіштер қолдың күші әсерінен блоктың саңылауларында еркін қозғалуы керек.

Аралық беріліс саусақты майлықпен сүртіп, мотор майымен майлау керек.

Уақыт механизмі мен жанармай сорғысының берілістерін орнатқан кезде, берілістердің беріліс жиектеріндегі сәйкес белгілер сәйкес келуі керек.

Аралық берілістерді бекіткеннен кейін таратушы тісті доңғалақтардың тістері арасындағы саңылау 0,1-0,3 мм аралығында болуы керек.

Аралық тісті доңғалақ торы мен тартқыш шайба арасындағы аралық 0,10-0,78 мм аралығында болуы керек.
