ВАЗ-21126 қозғалтқышы әртүрлі типтегі автомобильдерге орнатылған

Lada Priora автокөлігінің мысалында цилиндр басын алып тастауды қарастырайық.

Тығыздағыштың зақымдануының белгісі:

  • - салқындатқыш сұйықтықтың ағуы;
  • - сору құбыры арқылы газдары бар будың шығуы (шығару құбырынан ақ, қою түтін);
  • - май деңгейінің өлшегішіндегі эмульсияны анықтау, май құятын қалпақшадағы эмульсияның пайда болуы;
  • - қозғалтқышты қарқынды қыздыру;
  • - Кеңейту ыдысындағы салқындатқыш сұйықтықтың қайнауы.

Басты тығыздағыш бір рет пайдаланылады, сондықтан тығыздағышты басын алған сайын ауыстыру қажет.

Қозғалтқыштың сәндік қақпағын алыңыз.

1-цилиндрдің поршенін қысу инсультінің TDC күйіне орнатыңыз.

Жұмыс сапардан кейін бірден жүргізілсе, отын жүйесіндегі қысымды азайтыңыз.

Батареяның теріс терминалынан сымды ажыратыңыз.

Салқындатқышты төгіңіз.

Ауа сүзгісін алыңыз.

Дроссель жинағынан қыздыру шлангілерін, картер желдеткіш жүйесінің шағын тармағын, адсорберді тазартқышты, ауа беретін шлангты, дроссель күйінің сенсорын және бос жүріс жылдамдығы реттегішінің сым сымдарының блоктарын ажыратыңыз.

Дроссельдің корпусын алыңыз.

Электр сымдарының қосқыштарын тұтану катушкаларынан ажыратыңыз. Тұтану катушкаларын алып тастаңыз және оталдыру шамдарын алыңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Электр сымдарының қосқышын май қысымының апаттық төмендеуі сенсорынан ажыратыңыз

Қозғалтқышты басқару жүйесінің салқындатқыш температурасының сенсорынан сым сымдарының қосқышын ажыратыңыз

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Сымдар блогын фазалық сенсордан ажыратыңыз

Қысқыштарды босатыңыз және салқындату жүйесінің бес түтігін термостат саптамаларынан ажыратыңыз

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Сымдар қосқышын салқындатқыш температурасын өлшейтін сенсордан ажыратыңыз

«Массалық» сымның ұшын бекітетін гайкадағы «13» кілтін бұрап алыңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Сымды алыңыз.

Жанармай шлангының қосқыш гайкасын босатыңыз және оны отын құбырынан ажыратыңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Жанармай құбырының түтігінің ұшы резеңке сақинамен тығыздалған.

Бөлшектеу кезінде оны жоғалтпаңыз.

Қатты қысылған немесе жыртылған сақинаны ауыстырыңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Цилиндрлер блогының басына жанармай құбырын бекіту тұтқасының қысым тақтасының бұрандасын бұрап, пластинаны алыңыз

Бекіткіш болтты «10» кілтімен бұрап алыңыз

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Блок басынан «масса» сымын ажыратыңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Қабылдау коллекторын алыңыз.

Блок басының қақпағын алыңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

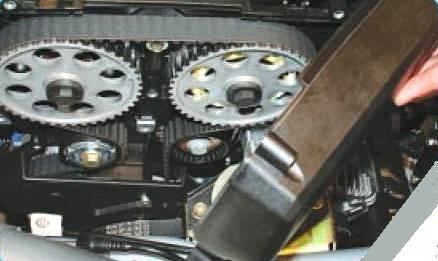

Бекіту болттарын «5» алтыбұрышты кілтпен бұрап алыңыз және уақыт белдеуінің алдыңғы қорғаныс қақпағын алыңыз.

Қақпақты алыңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

5 мм алтыбұрышты кілтті пайдаланып, уақыт белдеуінің төменгі алдыңғы қақпағын бекітетін болттарды бұрап алыңыз.

Қақпақты алыңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Кергіш шкив болттарын 15 кілтпен босатыңыз

Уақыт белдеуін алыңыз

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Тарату білігінің шығырларын бұрылудан ұстап тұрып, шкив бекітетін болттарды алыңыз

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Шкивтерді алып тастаңыз

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Біліктердің ойықтарынан кілттерді алыңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Тарату біліктерінің тісті шығырларын бекітуге арналған болттарды бұрап алу кезінде таратқыш біліктердің бұрылмауы үшін фотосуретте көрсетілген құралды пайдалануды ұсынамыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Қабылдау және шығару таратқыш білігінің шығырларының өлшемдері бірдей, бірақ қабылдау таратқыш білігінің шкивінде фазалық сенсордың жұмысын қамтамасыз ететін диск бекітілген.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Бекіткіш болтты «15» кілтімен бұрап алып, тартпа роликті алыңыз

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Роликтің астында аралық сақина бар екенін ескеріңіз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Бекіткіш болтты «15» кілтпен бұрап алып, тірек роликті алыңыз.

10 кілтін пайдаланып, уақыт белдеуінің артқы қорғаныс қақпағын бекітетін бес болтты бұрап алыңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Қақпақты алыңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Цилиндр басының болттарын тарту тәртібі

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Блоктың басын цилиндр блогына бекітетін алтыбұрышты кілт «10» болттарын бұрап бұраңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Қозғалтқыштан блоктың басын алыңыз.

Басы мен цилиндр блогының арасында бұрағышты немесе басқа құралдарды жүргізбеңіз.

Цилиндр басын алу ассистентпен ыңғайлы, өйткені ол өте ауыр.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Басты тығыздағышты алыңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Цилиндр басының болттары бірнеше рет қолданғанда созылады.

Ұзындығы (бас биіктігін қоспағанда) 98 мм-ден асатын болттарды ауыстырыңыз.

Блок басын орнатпас бұрын болттарды мотор майының жұқа қабатымен майлаңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Блок басы мен цилиндр блогының түйісетін беттерін тазалаңыз (олар құрғақ және таза болуы керек).

Басты болттарға арналған блоктағы бұрандалы тесіктерден майды алыңыз.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Басты болттардың бұрандалы саңылауларынан май алынбаса, болттарды қатайтқанда цилиндрлер блогында жарықтар пайда болуы мүмкін, өйткені май қысылмайды.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Бастиекті бекіту болттарының астындағы цилиндрлер блогының шеткі саңылауларының ұяларында екі реттегіш тығынның болуын тексеріңіз.

Егер басын алған кезде втулкалар бастың ішінде қалса немесе блоктың розеткаларынан шықса, оларды тоқтағанша блокқа басыңыз.

Блокқа жаңа бас тығыздағышты орнатыңыз.

Тығыздағышты орнатпас бұрын блоктың түйісетін беттерінен және оның басынан майды алып тастау керек.

Тығыздауыш таза және құрғақ болуы керек. Майдың тығыздағыш бетіне тиюіне жол берілмейді.

Иінді білік пен таратқыш біліктердің TDC күйінде екеніне көз жеткізгеннен кейін бастиекті блокқа орнатыңыз (1-ші цилиндрдің екі клапаны да жабық болуы керек).

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Блок басты болттарды 35-суретте көрсетілген реттілікпен төрт қадаммен бұраңыз:

1-ші - айналу моменті 20 Н м (2 кгс м);
2-ші - айналу моменті 69,4–85,7 Нм (7,1–8,7 кгс м);
3-ші - болттарды 90 ° бұраңыз;
4-ші - соңында болттарды 90 ° бұраңыз.

Алынған бөліктерді блок басына орнатыңыз және оған шлангтар мен сымдарды алудың кері ретімен жалғаңыз

Қозғалтқышқа фазалық сенсордың жұмысын қамтамасыз ететін дискімен қабылдау таратқыш білігінің шкивін орнатыңыз.

Тарату біліктерінің шығырын дәл осылай орнатыңыз.

Уақыт белдігінің және генератор жетек белдігінің керілуін реттеңіз.

Цилиндр қақпағын орнатпас бұрын таратқыш білігінің мойынтіректерінің корпусына тығыздағышты жағыңыз. Қозғалтқышты бір сағаттан ерте емес іске қосуға рұқсат етіледі.

ВАЗ-21126 қозғалтқышының цилиндр қақпағын ауыстыру

Қозғалтқышқа фазалық сенсордың жұмысын қамтамасыз ететін дискімен қабылдау таратқыш білігінің шкивін орнатыңыз.

Тарату біліктерінің шығырын дәл осылай орнатыңыз.

Уақыт белдігінің және генератор жетек белдігінің керілуін реттеңіз.

Цилиндр қақпағын орнатпас бұрын таратқыш білігінің мойынтіректерінің корпусына тығыздағышты жағыңыз. Қозғалтқышты тығыздағышты қолданғаннан кейін 1 сағаттан ерте емес іске қосуға рұқсат етіледі.
