Зняття приводу
Злийте робочу рідину з автоматичної коробки передач (автоматична коробка передач)
Злийте масло з механічної коробки передач у блоці з головною передачею (механічна коробка передач).
Зніміть переднє колесо

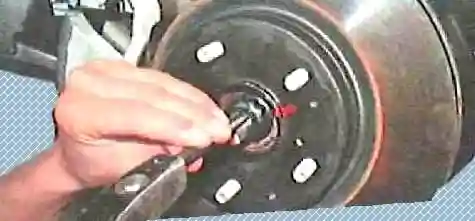

Використовуючи спеціальний пристрій 09930-00010 та молоток, відігніть деформовану частину буртика гайки маточини переднього колеса
Відігніть деформовану частину буртика повністю, інакше різьблення на приводі може бути пошкоджено.
Відверніть гайку маточини переднього колеса, натискаючи на педаль гальма

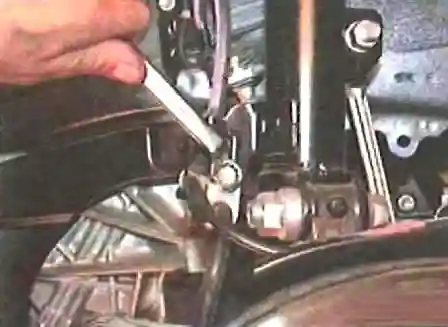

Відверніть гайку, від'єднайте стійку переднього стабілізатора поперечної стійкості від амортизатора передньої підвіски
Якщо палець шарового шарніра провертається разом з гайкою, використовуйте торцевий гайковий ключ (6 мм), щоб зафіксувати палець.
Зніміть хомут проводу датчика швидкості

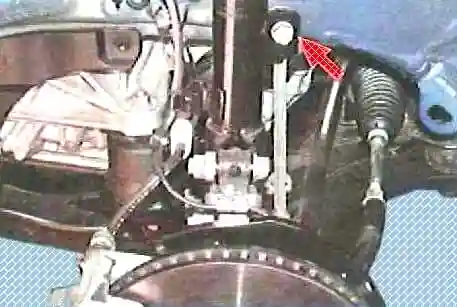

Відверніть болт
Від'єднайте провід датчика та передній гнучкий шланг №1 від амортизаторної стійки передньої підвіски

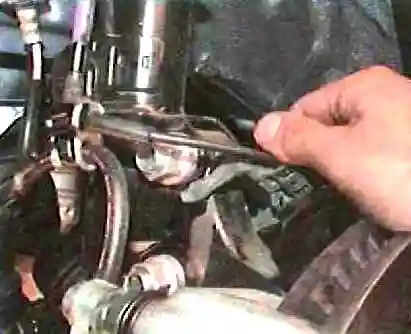

Відверніть болт, від'єднайте датчик швидкості від поворотного кулака
Відгинаємо пасатижами загнутий вус шплінта і виймаємо його з кульового пальця наконечника рульової тяги
Відкручуємо гайку кріплення кульового пальця наконечника до важеля поворотного кулака передньої підвіски

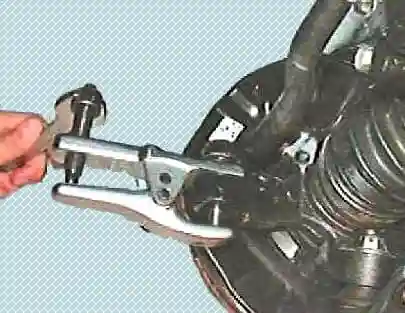

Встановлюємо знімач кульових шарнірів та випресовуємо палець із бобишки поворотного кулака
Якщо немає знімника палець шарового шарніра, можна вибити різкими ударами молотка по торцю бобишки поворотного важеля, завдаючи ударів уздовж важеля

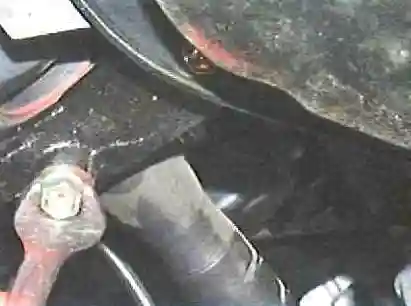

Відверніть болт і дві гайки та відокремте важіль підвіски №1 від нижнього шарового шарніра
Використовуючи капроновий молоток, від'єднайте привід переднього колеса у зборі від маточини колеса.
Слідкуйте за тим, щоб не пошкодити чохол та ротор датчика швидкості.
Зніміть привід переднього колеса.

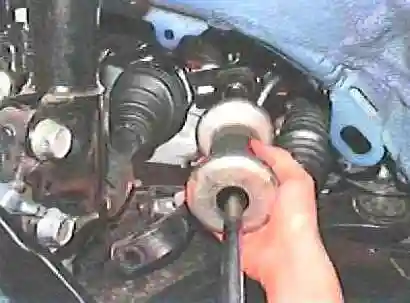

Використовуючи спеціальний пристрій 09520-01010, 09520-24010, зніміть привід переднього колеса в зборі
Слідкуйте за тим, щоб не пошкодити сальник.
Використовуючи плоскогубці, зніміть стопорне кільце підшипника приводного валу (рис. 12).
Відверніть болт і зніміть правий привід переднього колеса.
Зафіксуйте маточину переднього колеса.
Підшипник маточини може бути пошкоджений під дією ваги автомобіля при переміщенні автомобіля зі знятим приводним валом.
Тому за необхідності переміщення автомобіля на колесах спочатку зафіксуйте маточину щодо поворотного кулака за допомогою спеціального пристрою 09608-16042
Перевірка приводу переднього колеса у зборі
Перевірте привод переднього колеса.
Переконайтеся, що у зовнішньому шарнірі немає значного зазору.
Переконайтеся в плавності переміщення внутрішнього шарніра в осьовому напрямку.
Переконайтеся, що у внутрішньому шарнірі немає значного радіального зазору.
Переконайтеся, що захисні чохли не мають пошкоджень.
Переміщуйте приводний вал, утримуючи його горизонтально.
