La suspensión delantera es independiente, de dos brazos transversales a cada lado, con muelles helicoidales, con amortiguadores telescópicos y barra estabilizadora

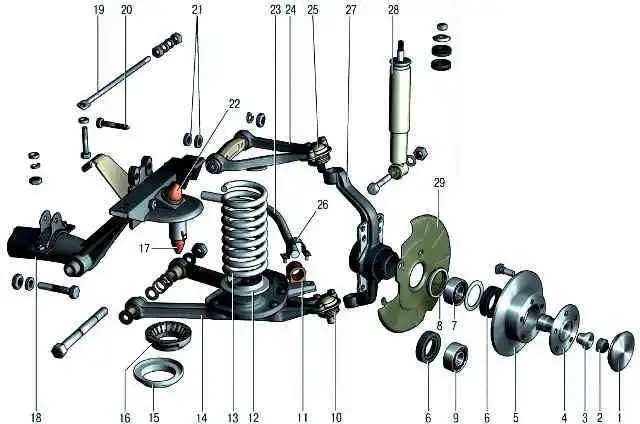

Las palancas transversales superior 24 e inferior 14 (Fig. 1) proporcionan un movimiento independiente de cada una de las ruedas delanteras en un plano vertical (cuando se superan obstáculos en la carretera).
La rótula 10 tiene el mismo diseño que la rótula 25 y está conectada al muñón de dirección y al brazo de suspensión de la misma manera que la rótula.
El brazo de suspensión superior 24 está conectado al soporte del travesaño con un eje unido al soporte con dos pernos 20, y el brazo inferior 14 está unido al travesaño de la suspensión con un eje de perno.
Las arandelas de ajuste se instalan entre el eje del brazo superior y el soporte, cambiando el número de las cuales regulan la inclinación y el ángulo longitudinal de inclinación del eje de rotación de la rueda.
Ambos brazos de suspensión están conectados a los ejes a través de bisagras de caucho-metal (silent blocks), que aseguran una conexión sin juego de estas partes.
Dicha bisagra incluye un casquillo de goma, casquillos de metal exterior e interior.
Las copas de resorte de la suspensión delantera están atornilladas a los brazos inferiores.
Se instalan dos rodamientos en el muñón de la dirección: el interior 9 y el exterior 7, en cuyos anillos interiores se instala el cubo de la rueda con un ajuste de interferencia.
El disco de freno 5 está montado en el buje.
En el lado del escudo del freno, el cubo está sellado con un sello de aceite 6 y en el exterior con una tapa 1.
Regular el apriete de los cojinetes del cubo con una tuerca desechable 2.
Los muelles 13 de la suspensión delantera son cilíndricos.
Amortiguadores 28 suspensión delantera - telescópicos, de doble efecto.
Los extremos superiores de los amortiguadores se fijan mediante almohadillas de goma en los soportes del travesaño de la suspensión delantera, y los extremos inferiores se sujetan a los soportes de los brazos inferiores.
Los balanceos laterales de la carrocería durante las curvas son compensados por la barra estabilizadora 23, fijada a través de casquillos de goma 11 en los extremos de los brazos inferiores y en la parte central, en la cubierta de la caja de cambios del eje delantero y en los largueros. del cuerpo.
Posibles problemas de suspensión delantera y resolución de problemas
Causa del mal funcionamiento - Solución
Ruido y golpes en la suspensión cuando el coche está en movimiento
Amortiguadores defectuosos - Reemplace los amortiguadores
Desgaste de las juntas caucho-metal de las palancas - Sustituir las juntas
Desgaste de los tacos de goma que sujetan la barra estabilizadora a los brazos inferiores y a la caja de cambios del eje delantero - Sustituir los tacos
Los amortiguadores están sueltos o las almohadillas de goma y los bujes de montaje del amortiguador están desgastados - Apriete los pernos y tuercas de montaje, reemplace los cojines y los bujes
Juntas de rótula del brazo de suspensión desgastadas: reemplace las rótulas
Mayor holgura de los cojinetes de las ruedas delanteras: ajuste la holgura o reemplace los cojinetes
Gran desequilibrio de ruedas - Equilibrar las ruedas
Llanta de la rueda o llanta deformada - Reemplace la rueda
Asentamiento o rotura del muelle de suspensión - Reemplazar los muelles en conjunto
Golpe por avería de la suspensión debido a la destrucción de los búferes de compresión: reemplace los búferes dañados
Apriete flojo de los pernos y tuercas que sujetan los brazos superior e inferior - Apriete los pernos
Los ángulos de las ruedas delanteras no se pueden ajustar
Deformación del eje del brazo inferior - Reemplazar el eje
Juntas de goma desgastadas - Reemplazar juntas
Deformación de rótulas de dirección, brazos de suspensión o largueros de carrocería - Reemplazar partes deformadas, restaurar las dimensiones geométricas de los largueros
Alejar el coche de frente
Varias presiones de los neumáticos: ajuste la presión normal de los neumáticos
Alineación incorrecta de las ruedas delanteras: ajuste la alineación de las ruedas
Juego incorrecto del cojinete de la rueda delantera - Ajuste el juego
Muñón de dirección o brazos de suspensión deformados: reemplace el defor detalles pulidos
Tensión desigual del resorte de suspensión: reemplace los resortes como un conjunto
Liberación incompleta del freno de rueda - Reparación del fallo del freno
Diferencia significativa en el desgaste de los neumáticos: reemplace los neumáticos desgastados
Mayor desequilibrio de las ruedas delanteras: equilibre las ruedas
Oscilación angular autoexcitada de las ruedas delanteras ("shimmy")
Presión de neumáticos incorrecta: establezca la presión de neumáticos correcta
Mayor holgura del cojinete de la rueda delantera: ajuste la holgura
Los amortiguadores no funcionan - Reemplace los amortiguadores
Tuercas de pasador de rótula flojas - Apriete las tuercas
Alineación incorrecta de las ruedas delanteras: ajuste la alineación
Desgaste de las juntas caucho-metal de las palancas - Sustituir las juntas
Gran desequilibrio de ruedas - Revisar y equilibrar las ruedas
Rótulas desgastadas - Reemplace las juntas
Mayor espacio libre en las rótulas
Desgaste de las superficies de rozamiento de las partes de la rótula como consecuencia de la contaminación provocada por la fuga de la funda de protección o su deterioro - Sustituir la rótula y la funda de protección
Frecuentes "averías" de la suspensión
Asentamiento de los resortes de suspensión - Reemplazo de los resortes como un conjunto
Los amortiguadores no funcionan - Reemplace los amortiguadores
Brazos de suspensión delanteros deformados: reemplace los brazos deformados
Desgaste desigual de la banda de rodadura
Alineación incorrecta de las ruedas delanteras: ajuste la alineación de las ruedas delanteras
Mayor juego en los rodamientos de las ruedas delanteras - Ajustar el apriete de los rodamientos
Deterioro del rendimiento de los amortiguadores: reemplace los amortiguadores
Ruedas desequilibradas - Equilibrar ruedas
Bisagras de caucho a metal desgastadas de los brazos de suspensión delanteros: reemplace las bisagras
La suspensión cruje en los baches
Bisagras de caucho a metal desgastadas de los brazos de suspensión delanteros: reemplace las bisagras
Reduciendo la eficiencia del amortiguador delantero
Fuga de líquido del amortiguador delantero - Reemplace el amortiguador delantero
