Перевірка та заміна датчика витрати повітря ЗМЗ 405

Датчик масової витрати повітря — витратомір термопневматичного типу ІВКШ 407282000, встановлений у впускній системі після повітряного фільтра

Датчик визначає кількість повітря, що надходить у циліндри під час роботи двигуна.

У корпусі датчика натягнута платинова нитка. Під час роботи нагрівається до температури 150°С.

Повітряний потік, що проходить через корпус датчика, відбирає від неї тим більше теплоти, чим вища витрата повітря.

За величиною електричної потужності, яка витрачається на підтримку заданої температури нитки, електронний блок розраховує масову витрату повітря, що надходить.

Оскільки на охолодження нитки впливає температура самого повітря, в корпусі датчика встановлений терморезистор, що змінює свій опір відповідно до температури повітряного потоку, що надходить у систему.

На підставі його показань електронний блок вносить корективи в роботу електросхеми нагрівання нитки, тим самим компенсуючи перепади температури, спричинені зміною погодних умов.

Про появу несправності в ланцюгу датчика масової витрати повітря система управління інформує водія включенням лампи сигналізатора КМСУд, коди несправності заносяться в пам'ять електронного блоку, а двигун буде переведено в резервний режим роботи.

Відключаємо запалювання та знімаємо «мінусову» клему з акумуляторної батареї.

Датчик масової витрати повітря ЗМЗ 406

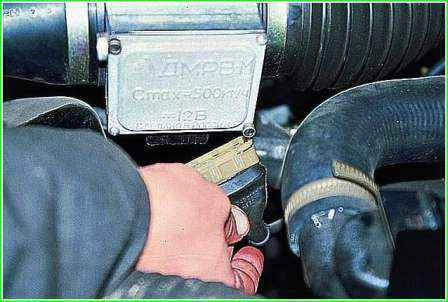

Підсівши шилом пружинний затискач колодки, від'єднуємо роз'єм датчика.

Датчик масової витрати повітря ЗМЗ 406

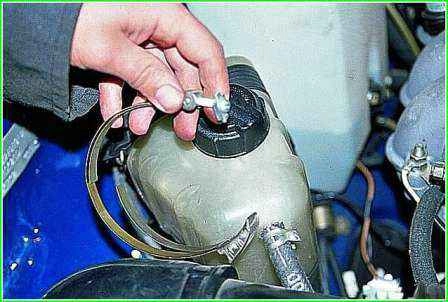

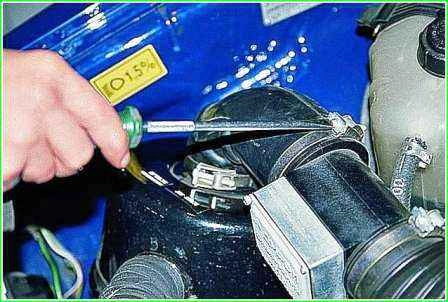

Викруткою послаблюємо гвинти хомутів.

Датчик масової витрати повітря ЗМЗ 406

Знімаємо хомути.

Датчик масової витрати повітря ЗМЗ 406

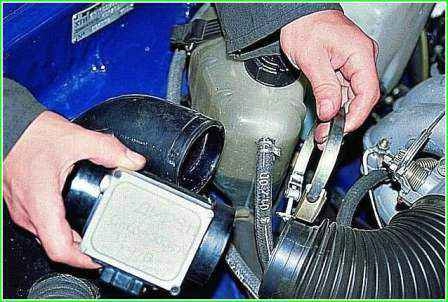

Виймаємо з повітроводів датчик масової витрати повітря

Датчик масової витрати повітря ЗМЗ 406

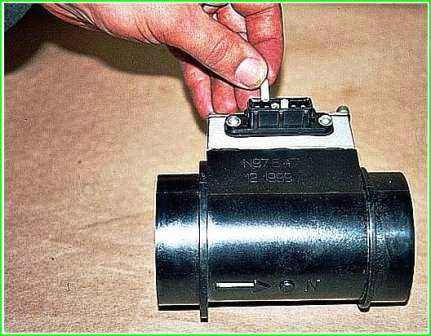

На штирі електричного роз'єму надягаємо короткі відрізки тонкої поліхлорвінілової трубки

Датчик масової витрати повітря ЗМЗ 406

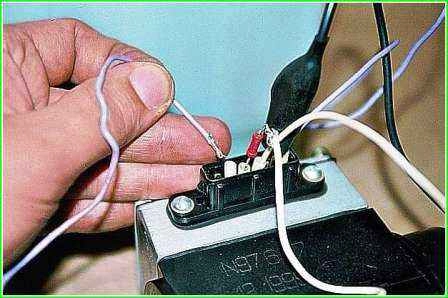

Вставивши в них оголені на 7-8 мм кінці проводів, збираємо схему, зображену на малюнку.

Підключаючи проводи до датчика, потрібно орієнтуватися за профілем торця роз'єму.

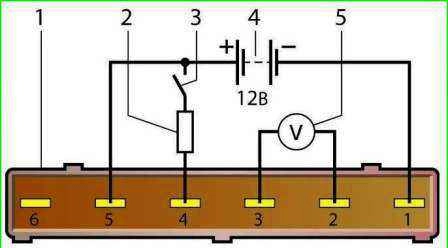

Схема перевірки датчика масової витрати повітря: 1 - штекерний роз'єм датчика; 2 – резистор МЛТ 0,25-2,4 кОм; 3 – вимикач; 4 – акумулятор; 5 - вольтметр

Електрична схема перевірки датчика масової витрати повітря

Датчик масової витрати повітря ЗМЗ 406

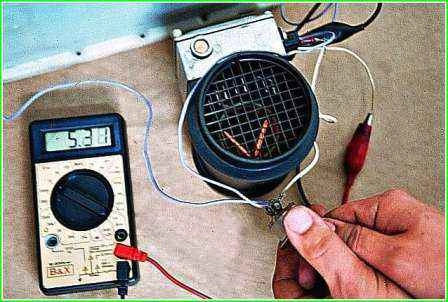

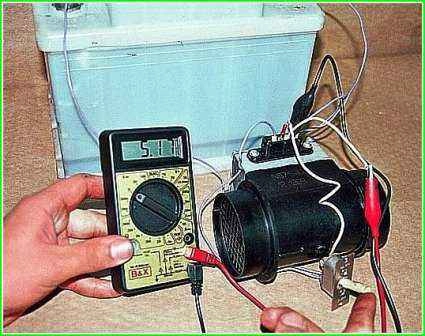

Знімаємо показання вольтметра з вимкненим перемикачем приладу.

Для справного датчика напруга на висновках «2» і «3» має дорівнювати 1,3—1,4 В

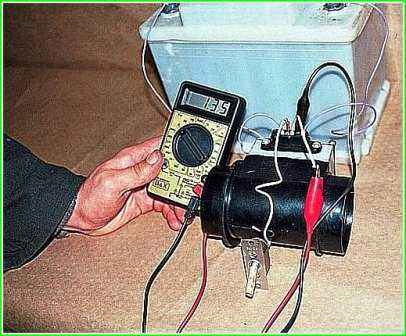

Вмикаємо на короткий час перемикач і знімаємо показання вольтметра.

Датчик масової витрати повітря ЗМЗ 406

У справного датчика напруга на висновках «2» та «3» має зрости приблизно до 8 В.

Датчик масової витрати повітря ЗМЗ 406

Платинова нитка при цьому розігрівається до червона.

Несправний датчик підлягає заміні.

Встановлюють датчик масової витрати повітря у зворотній послідовності.
