Зняття та встановлення електродвигуна склоочисника вітрового скла
Від'єднайте негативний дріт від акумулятора.
Зніміть склоочисник вітрового скла зі щітками.
Зніміть решітку переднього щитка.

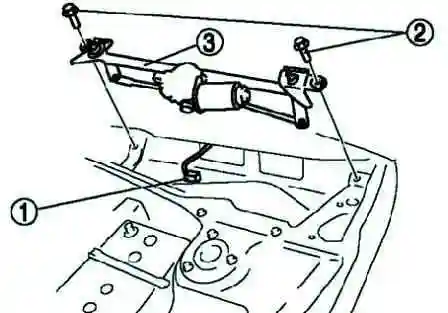

Зніміть у порядку, вказаному на малюнку 1.
Встановіть у порядку, зворотному зняття.
Відрегулюйте важіль склоочисника вітрового скла зі щіткою.
Розбирання та складання електродвигуна склоочисника вітрового скла
Від'єднайте тягу склоочисника вітрового скла від електродвигуна склоочисника.
Зніміть склоочисник.

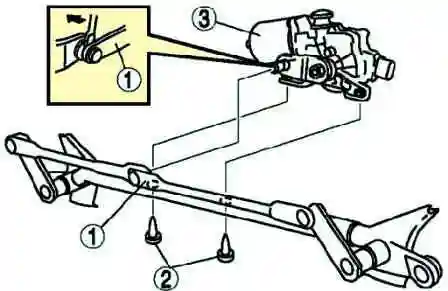

Розберіть у порядку, вказаному на малюнку 2.
Зберіть у порядку, зворотному знятті.
Відрегулюйте важіль склоочисника вітрового скла зі щіткою після встановлення.
Перевірка електродвигуна склоочисника вітрового скла
Від'єднайте роз'єм електродвигуна очищувача вітрового скла.

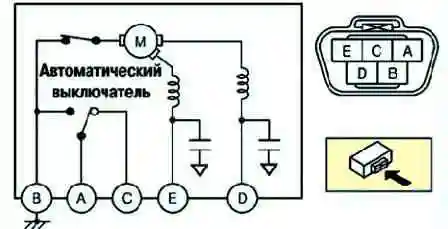

Подайте напругу з позитивного виведення акумулятора на вивід "E" або "D"; висновок "B" з'єднайте з масою кузова, перевірте роботу електродвигуна очищувача вітрового скла, як показано в таблиці.
Від'єднайте позитивний вивід акумулятора від виводу "E" електродвигуна при працюючих склоочисниках.
Переконайтеся, що склоочисники не зупиняються у вихідному положенні.
З'єднайте виводи "A" та "D" електродвигуна та з'єднайте виведення "C" з позитивним виведенням акумулятора.
Переконайтеся, що склоочисники знову працюють на малій швидкості, потім зупиняються у вихідному положенні (мал. 3).
Якщо це не так, замініть електродвигун склоочисника вітрового скла.
Зняття та встановлення важеля склоочисника вітрового скла зі щіткою
Розберіть у порядку, вказаному на малюнку 4.

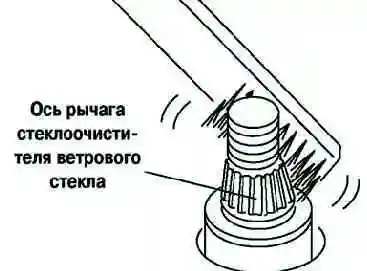

Очистіть перед монтажем склоочисників шліци осей важелів склоочисника вітрового скла, використовуючи дротяну щітку (рис. 5)
Встановіть у порядку, зворотному зняття.
Відрегулюйте важіль склоочисника вітрового скла зі щіткою.
Регулювання важелів склоочисника вітрового скла зі щітками
Увімкніть електродвигун склоочисника вітрового скла та встановіть важелі склоочисника у вихідне положення

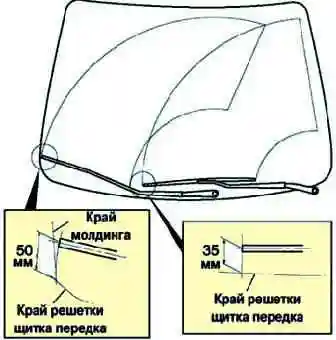

Встановіть важелі склоочисника вітрового скла. як показано на малюнку 6.
