У цій статті описано процедуру діагностики, яка застосовується для системи кондиціювання повітря автомобіля LADA LARGUS
Необхідне діагностичне обладнання та прилади:
- - діагностичний прилад ДСТ-12 (прошивка RF90);
- - мультиметр;
- - універсальна контактна плата.
Загальні вказівки під час проведення діагностики
Для діагностики системи кондиціювання необхідно підключити діагностичний прилад, включити «запалювання» і виконати необхідні операції (перевірка наявності несправностей, контроль відповідності даних, що передаються контролером), що стосуються системи кондиціювання повітря, згідно з вимогами ТІ 3100.25100.12041 .
Алгоритм пошуку несправностей (АПН)
Якщо під час перевірки за допомогою діагностичного приладу несправностей не виявлено, але несправність зберігається, то для усунення несправності слід використовувати відповідну АПН.

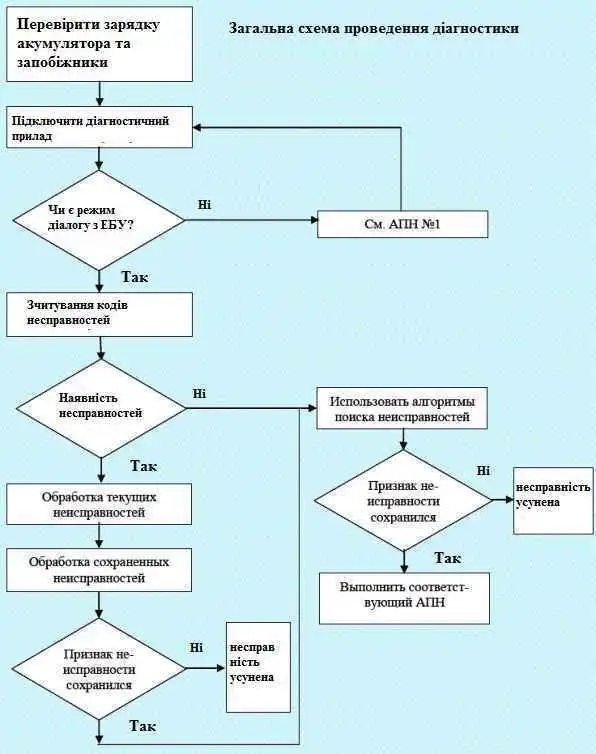

Загальна схема виконання діагностики наведена на малюнку 1 у вигляді блок-схеми.
Перевірка електропроводки
Проблеми при діагностиці
При роз'єднанні роз'ємів та/або переміщенні джгутів проводів причина несправності може бути миттєво усунена.
Вимірювання напруги, опору та опору ізоляції зазвичай дають правильні значення вимірюваних величин, особливо, якщо в момент перевірки несправність не є присутньою (є запам'ятаною).
Візуальна перевірка
Відшукати сліди пошкоджень у моторному відсіку та салоні.
Ретельно перевірити захисні кожухи, цілісність ізоляції та правильність прокладання джгутів проводів.
Відшукати сліди окислення.
Перевірка на дотик
При ворушенні та скручуванні джгутів проводів слід використовувати діагностичний прилад, щоб встановити момент переходу несправності зі стану «збережена» в стан «поточна».
Переконане, що роз'єми надійно зафіксовані.
Злегка поворухнути роз'єми.
Скрутити джгут проводів.
Якщо сталася зміна стану несправності, спробувати встановити її причину.
Перевірка окремих елементів
Роз'єднати роз'єми та перевірити стан затискачів та контактів, а також їх обтискання (на ізоляції не повинно бути слідів обтискання).
Перевірити, чи затискачі та контакти надійно зафіксовані в гніздах гнізда.
Переконайтеся, що при з'єднанні гнізда затискачі та контакти не видавлюються.
Перевірити контактне натискання затискачів за допомогою контактного виведення відповідного типу.
Перевірка опору
Спершу перевірити цілісність всього ланцюга, потім по окремих ділянках. Визначити, чи немає замикання на "масу", на + 12 В або з іншим дротом.
У разі виявлення несправності, усунення або заміни електропроводки.
Алгоритми пошуку несправностей:
- Несправності, виявлені під час роботи системи кондиціювання повітря - Номер АПН
- Немає зв'язку з ЕБУ ЕСУД - АПН 1
- Немає охолодження - АПН 2
- Недостатнє охолодження - АПН 3
- Підвищений шум компресора - АПН 4
- Високий тиск нагнітання - АПН 5
- Низький тиск нагнітання - АПН 6
Перед початком пошуку несправностей необхідно за допомогою діагностичного приладу провести перевірку ЕБУ ЕСУД згідно з вимогами ТІ 3100.25100.12041 "Діагностика ЕСУД автомобіля LADA LARGUS" на наявність кодів несправностей, які стосуються роботи системи кондиціювання.
Розшифрування
АПН 1 - Немає зв'язку з ЕБУ ЕСУД
Діагностичні вказівки відсутні
Переконатися в тому, що причиною цієї несправності не є діагностичний прилад, перевіривши його під час встановлення зв'язку обміну з ЕБУ на іншому автомобілі.
Якщо прилад не є причиною цієї несправності, але режим діалогу не встановлюється ні з яким іншим ЕБУ того самого автомобіля, можливо, можливою причиною є несправність одного з ЕБУ, який порушує роботу діагностичної К-лінії
Послідовно роз'єднати роз'єми ЕБУ, щоб встановити, який з них несправний.
При необхідності усунути несправність.
Перевірити напругу акумуляторної батареї та виконати необхідні роботи для отримання належної напруги (9,5 В < напруга акумуляторної батареї < 17,5 В).
Перевірити наявність напруги 12 В на контакті "16" діагностичного роз'єму.
При необхідності усунути несправність у ланцюзі до запобіжника.
Перевірити наявність "маси" на контактах "4" та "5" діагностичного роз'єму.
При необхідності усунути несправність.
За допомогою універсальної контактної плати перевірити відсутність обриву та коро замикання в ланцюгах:
- - ЕБУ ЕСУД, контакт "28" - "маса";
- - ЕБУ ЕСУД, контакт "33" - "маса";
- - ЕБУ ЕСУД, контакт "3" - "маса";
- - ЕБУ ЕСУД, контакт "56" - контакт "7" діагностичного роз'єму;
- - ЕБУ ЕСУД, контакт "26" - контакт "15" діагностичного роз'єму;
- - ЕБУ ЕСУД, контакт "29" - запобіжник;
- - ЕБУ ЕСУД, контакт "30" - запобіжник.
При необхідності усунути несправність.
Після усунення несправності виконати перевірку системи за допомогою діагностичного приладу.
АПН 2 - Немає охолодження
Діагностичні вказівки
Виконувати після повної перевірки системи кондиціювання за допомогою діагностичного приладу.
- Не працює вентилятор обігрівача
Переконатися у працездатності вентилятора обігрівача:
- - перевірити справність запобіжників F36 та F39;
- - перевірити справність додаткового резистора;
- - перевірити справність електропроводки;
- - перевірити справність блоку керування опаленням, кондиціюванням та вентиляцією.
При необхідності усунути несправності, замінити несправні елементи.
- Не працює компресор
Перевірити справність запобіжника F01;
Перевірити відсутність обриву та короткого замикання в ланцюгах:
- - блок управління опаленням, кондиціюванням та вентиляцією, контакт "5" - контакт "46" ЕБУ ЕСУД;
- - запобіжник F01, контакт "S" - контакт "B3" реле компресора кондиціонера;
- - реле компресора кондиціонера, контакт "B5" - контакт "1" електромагнітної муфти кондиціонера;
- - реле компресора кондиціонера, контакт "B2" - контакт "10" ЕБУ ЕСУД;
- - реле компресора кондиціонера, контакт "B1" - контакт "A5" реле виконавчих пристроїв;
При необхідності усунення несправностей.
Перевірити справність електромагнітної муфти компресора.
При потребі замінити компресор.
- Недостатня кількість холодоагенту в системі
Переконати достатню кількість холодоагенту в системі кондиціювання:
- - перевірити рівень заправки холодоагенту;
- - переконатися у відсутності витоків холодоагенту.
При необхідності усунути виток холодоагенту, відновити рівень холодоагенту.
АПН 3 - Недостатнє охолодження
Діагностичні вказівки
Виконувати після повної перевірки системи кондиціювання за допомогою діагностичного приладу.
- Забруднення повітряного фільтра вентиляції салону
Перевірити відсутність забруднень на поверхні повітряного фільтра вентиляції салону.
При необхідності очистити або замінити фільтр вентиляції салону.
- Не працює вентилятор обігрівача
Переконатися у працездатності вентилятора обігрівача:
- - перевірити справність запобіжників F36 та F39;
- - перевірити справність додаткового резистора;
- - перевірити справність електропроводки;
- - перевірити справність блоку керування опаленням, кондиціюванням та вентиляцією.
При необхідності усунути несправності, замінити несправні елементи.
- Прослизання ременя приводу допоміжних агрегатів
Перевірити відсутність ковзання ременя приводу допоміжних агрегатів.
При необхідності замінити ремінь приводу допоміжних агрегатів.
- Забруднення конденсатора
Перевірити відсутність забруднень на поверхні конденсатора.
При необхідності очистити конденсатор.
- Недостатня кількість холодоагенту в системі
Переконати достатню кількість холодоагенту в системі кондиціювання:
- - перевірити рівень заправки холодоагенту;
- - переконатися у відсутності витоків холодоагенту.
При необхідності усунути виток холодоагенту, відновити рівень холодоагенту.
- Несправний терморегулюючий вентиль (ТРВ)
Переконати достатню кількість холодоагенту в системі кондиціювання:
- - перевірити правильність встановлення ТРВ;
- - перевірити, забруднено або заклинено ТРВ;
- - перевірити, чи не забита сітка ТРВ;
- - переконається у відсутності витоку в термобалоні ТРВ;
- - переконатися в тому, що клапан ТРВ відкривається та закривається.
При необхідності замінити ТРВ.
- Зледеніння випарника
Переконатися у працездатності вентилятора обігрівача:
- - перевірити справність запобіжників F36 та F39;
- - перевірити справність додаткового резистора;
- - перевірити справність електропроводки;
- - перевірити справність блоку керування опаленням, кондиціюванням та вентиляцією.
При необхідності усунути несправності, замінити несправні елементи.
Перевірити відсутність забруднень на поверхні випарника:
При необхідності очищення випарника.
Переконається, що ресивер-осушувач не забитий.
При необхідності замінити ресивер-осушувач.
Переконатися у відсутності вологи в системі.
При необхідності виконати таку процедуру:
- - вивантажити холодоагент із системи;
- - замінити ресивер-осушувач;
- - осушити та заправити систему.
- Забруднений осушувач ресивера-осушувача
Переконатися у відсутності забруднення ресивера-осушувача.
При необхідності замінити ресивер-осушувач.
- Наявність повітря та неконденсованих газів у системі
Переконатися у відсутності повітря та неконденсованих газів у системі.
При необхідності випустити повітря та неконденсовані гази із системи.
- Несправні клапани компресора
Переконатися у справності клапанів компресора
При потребі замінити компресор.
Після усунення несправності виконати перевірку системи кондиціювання
АПН 4 - Підвищений шум компресора
Діагностичні вказівки
Виконувати після повної перевірки системи кондиціювання за допомогою діагностичного приладу.
- Нестача або надлишок олії в системі
Перевірити рівень масла в системі кондиціювання.
При необхідності довести рівень олії до норми.
- Надлишкова кількість холодоагенту в системі
Перевірити рівень холодоагенту в системі кондиціювання.
При необхідності вивантажити надмірну кількість холодоагенту із системи.
- Несправність або низька напруга живлення електромагнітної муфти компресора
Виміряти напругу живлення електромагнітної муфти компресора.
Перевірити надійність з'єднань в електропроводці.
При необхідності усунути несправності, замінити компресор.
- Ослаблені елементи кріплення компресора
Перевірити надійне кріплення елементів кріплення компресора.
При потребі затягнути болти кріплення компресора.
- Зношені або зламані деталі компресора
Переконатися у відсутності зносу та поломок деталей компресора.
При потребі замінити компресор.
Після усунення несправності виконати перевірку системи кондиціювання
АПН 5 - Високий тиск нагнітання
Діагностичні вказівки
Виконувати після повної перевірки системи кондиціювання за допомогою діагностичного приладу, і в тому випадку, коли параметр PR037 "Тиск холодоагенту" знаходиться вище максимально-допустимого значення (> 6 бар).
- Висока температура навколишнього повітря
Переконатися, що температура навколишнього повітря не перевищує +45°С.
При необхідності випробування системи в приміщенні з температурою повітря до 45°С.
- Надлишкова кількість холодоагенту в системі
Перевірити рівень холодоагенту в системі кондиціювання.
При необхідності вивантажити надмірну кількість холодоагенту із системи.
- Забруднення конденсатора
Перевірити відсутність забруднень на поверхні конденсатора.
При необхідності очистити конденсатор.
- Не працює вентилятор системи охолодження двигуна
Переконатися у працездатності вентилятора системи охолодження двигуна:
- - перевірити справність запобіжників;
- - перевірити справність додаткового резистора;
- - перевірити справність електропроводки;
При необхідності усунути несправності, замінити несправні елементи.
- Не працює вентилятор обігрівача
Переконатися у працездатності вентилятора обігрівача:
- - перевірити справність запобіжників F36 та F39;
- - перевірити справність додаткового резистора;
- - перевірити справність електропроводки;
- - перевірити справність блоку керування опаленням, кондиціюванням та вентиляцією.
При необхідності усунути несправності, замінити несправні елементи.
- Наявність повітря та неконденсованих газів у системі
Переконатися у відсутності повітря та неконденсованих газів у системі.
При необхідності випустити повітря та неконденсовані гази із системи.
Після усунення несправності виконати перевірку системи кондиціювання
АПН 6 - Низький тиск нагнітання
Діагностичні вказівки
Виконувати після повної перевірки системи кондиціонування за допомогою діагностичного приладу, і в тому випадку, коли параметр PR037 "Тиск холодоагенту" знаходиться нижче за мінімально-допустиме значення (< 2 бар).
- Недостатня кількість холодоагенту в системі
Переконатися вдостатню кількість холодоагенту в системі кондиціювання:
- - перевірити рівень заправки холодоагенту;
- - переконатися у відсутності витоків холодоагенту.
При необхідності усунути виток холодоагенту, відновити рівень холодоагенту.
- Низька температура навколишнього повітря
Переконайтеся, що температура навколишнього повітря не нижче +10°С.
При необхідності випробування системи в приміщенні з температурою повітря вище +10°С.
- Прослизання ременя приводу допоміжних агрегатів
Перевірити відсутність ковзання ременя приводу допоміжних агрегатів.
При необхідності замінити ремінь приводу допоміжних агрегатів.
- Несправні клапани компресора
Переконатися у справності клапанів компресора
При потребі замінити компресор.
Після усунення несправності виконати перевірку системи кондиціювання
