Mazda 3 автоматты беріліс қорабын ауыстыру механизмі

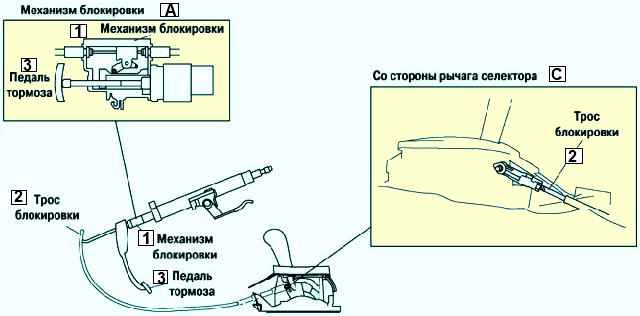

Коммутация құрылғысы құлыптау кабелінен, құлыптау камерасынан және құлыптау механизмінен тұрады.
Коммутация жүйесі сырғытпа блогының қозғалысын істікше арқылы тікелей бақылайды
Бұл жұмыстың тегістігін арттыру және ішкі құрылысты жеңілдету үшін жасалады.
Механикалық ауыстыруды құлыптау жүйесі негізінен қазіргі PREMACY үлгілерінен алынған.
Автоматты беріліс қорабын ауыстыру механизмінің жұмыс принципі
Таңдау тұтқасын P күйінен келесі жағдайларда ғана жылжытуға болады:
- – тежегіш педаль басылды;
- – таңдау тетігінің түймесі басылды.

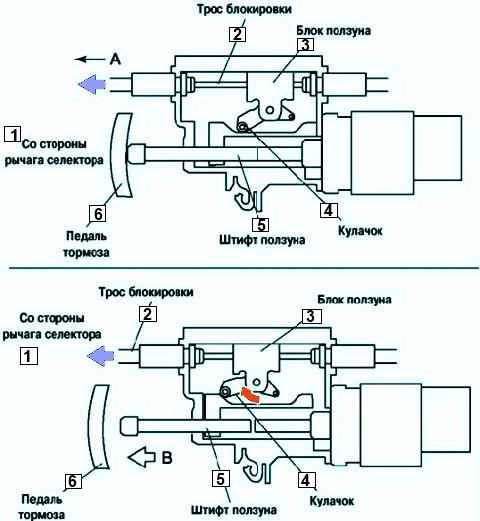

Тежегіш педаль басылмаған кезде сырғытпа істікшесі тежегіш педальмен орнатылған 2-суретте көрсетілген күйде болады.
Осылайша, сырғытпа блогы камерамен бекітіледі.
Бұл күйде құлыптау кабелі мен бекіткіш жұдырықша бітеліп қалады, беріліс тетігіндегі бағыттаушы істік те орнынан қозғалмайды.
Сонымен қатар селектор тұтқасын P орнынан басқа кез келген орынға жылжыту мүмкін емес.
Тежегіш педаль басылғанда сырғымалы істік B бағыты бойынша еркін қозғалады.
Слайдер блогы да еркін қозғала алады.
Құлыптау кабелі мен құлыптау камерасы бітеліп қалмағандықтан, тұтқаны P күйінен жылжытуға болады.
Ауыстыру құлпын тексеру
Оталдыру қосқышын ҚОСУ күйіне бұрыңыз.
Таңдау тұтқасының P күйінде екенін тексеріңіз.
Тежегіш педальды басып, таңдау тетігін P позициясынан жылжытуға болатынын тексеріңіз.
Егер ақау табылса, құлыптау кабелін тексеріңіз.
Оталу кілтінің құлпын тексеру
Отандыру кілтін P-ден басқа таңдау тұтқасының кез келген позициясында құлыптан алу мүмкін еместігін тексеріңіз.
Егер ақау табылса, құлыптау кабелін тексеріңіз.
Құлыптау кабелін тексеру
Құлыптау кабелін алыңыз.

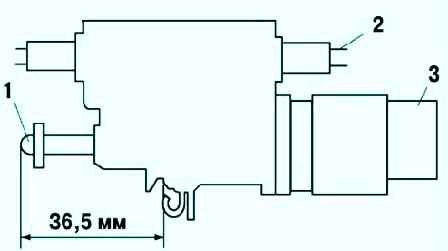

3-суретте көрсетілген сырғытпа істікшесінің орнымен құлыптау кабелінің еркін қозғалатынына көз жеткізіңіз.
Егер мәселе табылса, құлыптау кабелін ауыстырыңыз.
Таңдау тұтқасын тексеру
Оталдыру кілтін ҚОСУ (қозғалтқышты өшіру) күйіне бұрыңыз.
- Тежегіш педальды әр позицияға басып иінтіректі жылжытқанда шерткен дыбыс естілгеніне көз жеткізіңіз.
- Таңдау тұтқасын жылжытуға болатынын тексеріңіз.
- Тежегіш педалі басылған кезде иінтіректі (P) бастап (l) әр позицияға жылжытқанда шерткен дыбыс естілгенін тексеріңіз.
- Сәйкес индикатор селектор тұтқасының әрбір орнында жанып тұрғанын тексеріңіз.
Олай болмаса, беріліс ауқымының қосқышын реттеңіз.

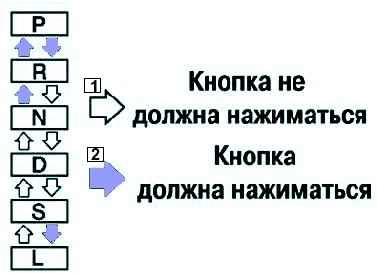

Көліктің әрбір таңдалған ауқымда жұмыс істеп тұрғанын тексеріңіз (Cурет 4).
