У процесі експлуатації, а також через похибку при виготовленні деталей приводу газорозподільного механізму (ГРМ) або внаслідок некваліфіковано проведеного ремонту приводу ГРМ можливе значне відхилення фаз газорозподілу від заданих значень

Правильність фаз газорозподілу є одним з найважливіших факторів, що впливають на потужність, крутний момент та економічні показники двигуна.

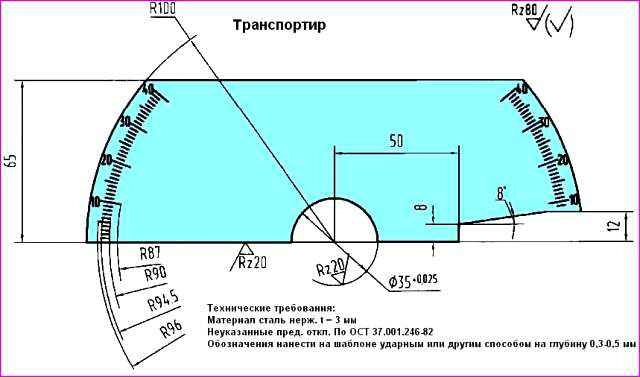

Транспортир, технічні вимоги: Моторна сталь нержавіюча 1-3 мм; Невказані граничні відхилення за ГОСТ 37.001.246.82; Позначення нанести на шаблон ударним або іншим способом на глибину 0,3-0,5 мм

Тому при зниженні тягових властивостей двигуна, підвищенні експлуатаційної витрати палива та нестійкій роботі двигуна виникає необхідність перевірити і, за необхідності, правильно встановити фази газорозподілу.

Для цієї мети використовується комплект оснастки, розроблений на ЗМЗ. У комплект входить: транспортир (Малюнок 1)

Перевірка та коригування фаз газорозподілу двигуна ЗМЗ-405

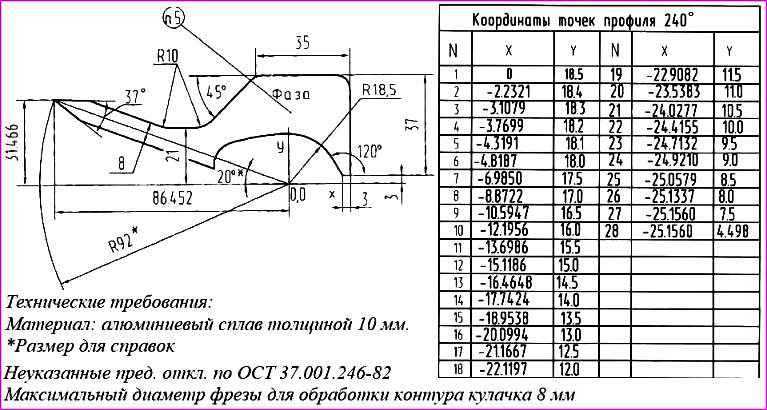

  • - шаблон (Малюнок 2) із профілем кулачка та стрілкою

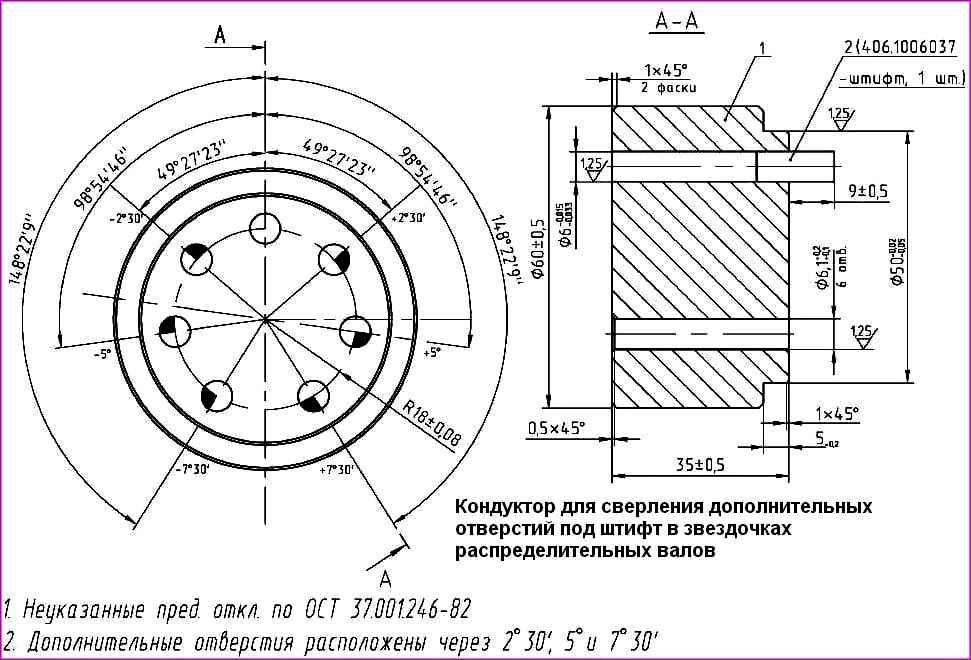

Кондуктор для свердління додаткових отворів під штифт у зірочках розподільних валів
  • - та кондуктор для свердління додаткових отворів під штифт у зірочках розподільчих валів (Малюнок 3)

Перевірку та коригування фаз газорозподілу можна провести на двигуні, встановленому на автомобілі, для контролю фаз газорозподілу необхідно:

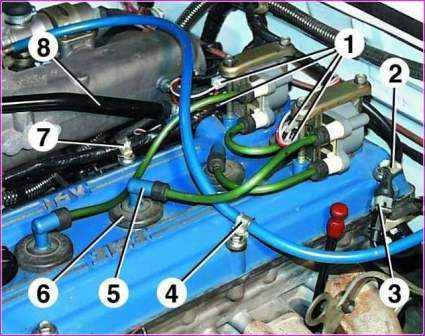

Від'єднати шланг вентиляції картера від патрубка кришки клапанів, послабивши хомут кріплення.

Від'єднати роз'єми проводів від котушок запалювання.

Перевірка та коригування фаз газорозподілу двигуна ЗМЗ-405

Зняти наконечники зі свічок запалювання з ущільнювачами та проводами високої напруги.

Звільнити з скоб і відвести джгут дротів від кришки клапанів.

Зняти кришку клапанів з прокладкою, ущільнювачами колодязів свічок, котушками запалювання та високовольтними проводами в зборі, відвернувши вісім болтів (головка «12», подовжувач і вороток).

Болти, шайби та скоби для джгута проводів залишити в отворах кришки. (На малюнку 4 показані етапи на прикладі ЗМЗ-4062)

Встановити поршень 1-го циліндра у ВМТ такту стиснення, повернувши колінчастий вал по ходу обертання (за годинниковою стрілкою) до збігу мітки на шківі-демпфері колінчастого валу з ребром-покажчиком (у вигляді припливу) на кришці ланцюга.

 Увага! Обертання колінчастого валу проти годинникової стрілки неприпустиме.

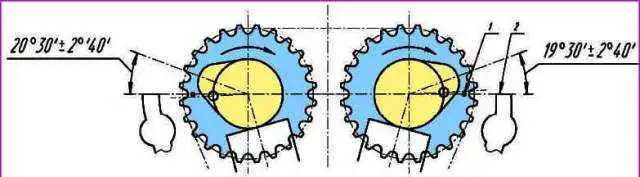

Схема положення розподільчих валів при положенні поршня першого циліндра у ВМТ такту стиснення: 1 - мітка на зірочці; 2 - верхня площина головки циліндрів

При цьому кулачки розподільних валів 1-го циліндра та мітки на зірочках розподільчих валів повинні розташовуватися згідно зі схемою (Малюнок 5).

У разі, якщо вершини кулачків і мітки розташовані всередину, необхідно повернути колінчастий вал ще на один оборот.

Точну установку поршня 1-го циліндра в ВМТ можна провести за допомогою індикатора годинникового типу, який встановлюється та закріплюється у свічковому отворі 1-го циліндра.

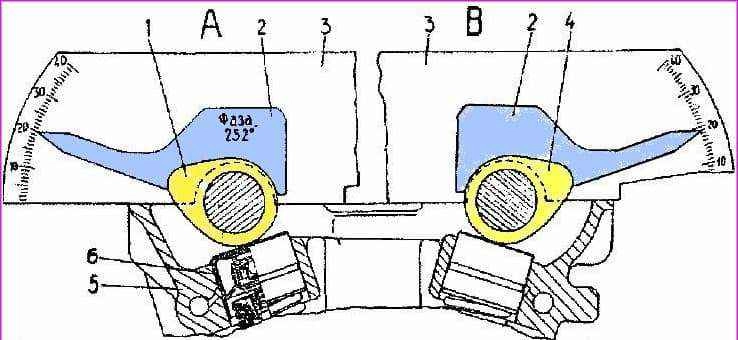

Перевірка кутового положення розподільчих валів: А - перевірка кутового положення розподільного валу впускних клапанів; В – перевірка кутового положення розподільчого валу випускних клапанів; 1 - кулачок впускного клапана першого циліндра; 2 - шаблон кулачка; 3 – транспортир; 4 - кулачок випускного клапана першого циліндра; 5 – головка циліндрів; 6 - гідроштовхач

Встановити транспортир 3 (Малюнок 6) за першим кулачком розподілітьного валу впускних клапанів - вид «А», розташувавши його між кулачком та кришкою опори розподільчого валу.

Притискаючи транспортир 3 до верхньої площини головки циліндрів 5, додати і щільно притиснути шаблон 2 до поверхні першого кулачка.

При цьому стрілка шаблону повинна розташовуватися на мітці транспортира 20˚30′± 2˚40′

При вимірі провідна гілка ланцюга в районі верхнього заспокійника (між зірочками розподільчих валів) повинна бути натягнута, і утримуватись у цьому стані поворотом проти годинникової стрілки розподільного валу впускних клапанів ключем на «27» за чотиригранник на тілі валу.

При цьому прокручування розподільного валу випускних клапанів не допускається.

Аналогічно провести перевірку кутового положення першого кулачка розподільчого валу випускних клапанів – вид «В».

Стрілка шаблону повинна вказувати на мітку транспортира 19°30′±2°40′.

При вимірі провідна гілка ланцюга в районі середнього заспокійника (між зірочкою розподільного валу та провідною зірочкою проміжного валу) повинна бути натягнута і утримуватися в цьому стані поворотом проти годинникової стрілки розподільного валу випускних клапанів ключем на «27» за чотиригранник на тілі валу.

При цьому провертання проміжного та колінчастого валів не допускається.

При цих значеннях кутового положення перших кулачків розподільчих валів досягаються найкращі техніко-економічні показники двигуна.

У разі якщо відхилення кутового положення кулачків розподільчих валів перевищують допустимі ±2°40′, потрібно коригування фаз газорозподілу.

Для цього на двигуні потрібно виконати такі роботи:

  • 1. Зняти передню кришку головки циліндрів, відвернувши чотири болти (ключ «12»).
  • 2. Зняти верхній гідронатяжник (в голівці циліндрів), відвернувши два болти (головка «12», подовжувач і вороток) кріплення кришки гідронатягувача, зняти кришку з шумоізоляційною шайбою.
  • 3. Зняти верхній та середній заспокійники ланцюга, відвернувши по два болти їхнього кріплення (ключ «6» для болтів із шестигранним заглибленням під ключ).
  • 4. Зняти зірочки розподільних валів, по черзі відвернувши болти їхнього кріплення (ключ «12»), утримуючи при цьому вали ключем «27» за квадрат на тілі розподільчого валу.

Ланцюг, знятий із зірочок розподільчих валів, утримати від зіскакування із зірочки проміжного валу.

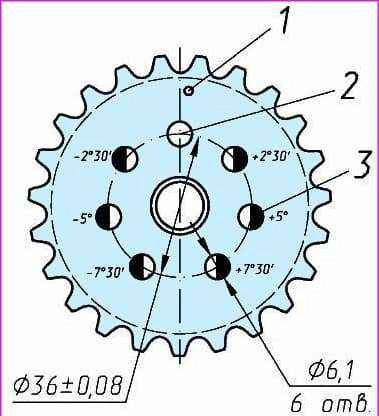

Зірочка розподільного валу з додатковими отворами: 1 - мітка; 2 - заводський отвір; 3 - додаткові отвори
  • За встановленим на зірочку кондуктором у кожній зірочці просвердлити шість додаткових отворів 3 (Малюнок 7) Ø 6,1 мм з кутовими зсувами 2°30′, 5°00′ та 7°30′ від номінального положення заводського отвору 2, розташованого по осі симетрії однієї з западин зубів зірочки.

При цьому три додаткові отвори, зміщені від осі симетрії западини зубів за годинниковою стрілкою, плюсові, три інші, зміщені проти годинникової стрілки, - мінусові, якщо дивитися на зірочку з боку мітки 1.

Якщо при коригуванні фаз газорозподілу потрібно повернути розподільний вал (вали) по ходу його (їх) обертання (за годинниковою стрілкою), то зірочку (зірочки) необхідно встановлювати на одне з додаткових отворів з плюсовим зміщенням, розташоване праворуч від заводського отвору, якщо - проти годинникової стрілки, то зірочку (зірочки) встановлювати на одне з отворів з мінусовим зміщенням, розташоване ліворуч від заводського отвору.

Вибір отвору на зірочці, з необхідною величиною зміщення, здійснюється залежно від величини відхилення кутового положення кулачка від номінального значення.

При встановленні зірочки на додатковий отвір заводська мітка 1 на зірочці не співпадатиме з верхньою площиною головки циліндрів

Приклад

Як приклад розглянемо коригування фаз газорозподілу при показаннях стрілки шаблону 23°30′, для кулачка впускного клапана та 16°30′, для кулачка випускного клапана, дані значення кутів перевищують номінальні значення для впускного та випускного кулачків на 3°, що більше за допустиме відхилення ± 2°40′.

При даних показаннях кутового положення кулачків і, враховуючи, що при роботі двигуна розподільні вали обертаються за годинниковою стрілкою, спостерігаючи з боку шківа колінчастого валу, початок відкриття впускних та випускних клапанів відбуватиметься з деяким випередженням від заводських значень фаз газорозподілу.

Для коригування фаз, у цьому випадку, необхідно повернути розподільні вали проти годинникової стрілки та при установці зірочок використовувати додаткове отвірсті з мінусовим кутовим зміщенням, з величиною зміщення 2°30′ (перший отвір, розташований ліворуч від заводського отвору).

Далі роботу продовжити в наступній послідовності:

  • 1. Повернути ключем 27 мм і встановити розподільний вал випускних клапанів так, щоб стрілка шаблону знаходилася навпроти мітки транспортира 19°30'.
  • 2. Накинути ланцюг на зірочку і зорієнтувати її перший додатковий отвір, розташований ліворуч від заводського отвору, так, щоб він знаходився перед штифтом розподільчого валу, а провідна гілка ланцюга (в районі середнього заспокійника) була натягнута.

Для встановлення зірочки на фланець та штифт розподільного валу злегка повернути розподільний вал ключем за чотиригранник за годинниковою стрілкою.

Після встановлення зірочки поворотом розподільчого валу проти годинникової стрілки натягнути провідну гілка ланцюга, при цьому стрілка шаблону, встановленого на кулачок, повинна показувати 19°30′±2°40′.

  • 3. Встановити розподільний вал впускних клапанів так, щоб стрілка шаблону знаходилася навпроти мітки транспортира 20°30'.
  • 4. Встановити зірочку на розподільний вал впускних клапанів так само, як зірочку розподільного валу випускних клапанів, використовуючи той самий додатковий отвір.
  • При цьому при натягнутій провідній галузі ланцюга (в районі верхнього заспокійника) стрілка шаблону, встановленого на кулачок, повинна показувати 20˚30′±2˚40′.
  • 5. Попередньо загорнути болти кріплення зірочок (ключ «12»).
  • 6. Розібрати та зібрати («зарядити») гідронатягувач, встановити його в отвір головки циліндрів, закрити кришкою, затягнувши болти кришки, і вивернути пробку з кришки.
  • 7. Через отвір у кришці гідронатягувача металевим стрижнем або викруткою натиснути на гідронатягувач, перемістивши його до упору, потім відпустити - відбудеться «розрядка» гідронатягувача, коли стопорне кільце на плунжері вийде з зачеплення з корпусом гідронатягувача і дасть можливість плунжеру і корпусу переміщати.

Корпус переміститься до упору в кришку, а ланцюг через важіль натяжного пристрою буде натягнутий.

  • 8. Загорнути пробку в кришку гідронатягувача, попередньо нанісши на різьблення пробки герметик «Стопор - 6».
  • 9. Перевірити правильність встановлення фаз газорозподілу, повернувши колінчастий вал по ходу обертання на два обороти та сумісивши мітки на шківі - демпфері та кришці ланцюга.

Перевірку за допомогою транспортира та шаблону кулачка, як описано вище.

Стрілка шаблону, встановленого на впускному кулачку, повинна показувати 20°30′±2°40′, а на випускному кулачці 19°30′±2°40′.

Якщо ця умова не витримується, необхідно повторити встановлення фаз газорозподілу.

  • 10. Загорнути та затягнути болти кріплення зірочок розподільних валів остаточно моментом 56-62 Нм (5,6 - 6,2 кгсм).
  • 11. Встановити верхній та середній заспокійники ланцюга, загорнувши та затягнувши гвинти кріплення моментом 20-25 Нм (2,0 - 2,5 кгсм) (ключ «6» для болтів з шестигранним заглибленням під ключ, динамометричний ключ з головкою «6»).

Попередньо нанести на гвинти кріплення заспокійників герметик «Стопор-6».

  • 12. Здійснити подальше складання двигуна в порядку зворотного розбирання

Після коригування фаз газорозподілу двигун повинен працювати як годинник.
